Obrys rozťahovacej spínacej skrinky po extrakcii

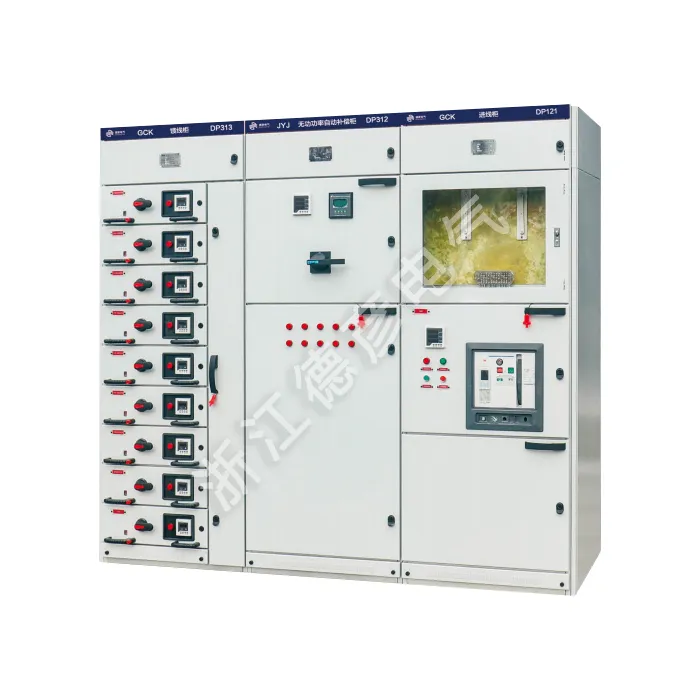

Deyan Electric je profesionálny dodávateľ s bohatými výrobnými skúsenosťami v oblasti priemyselných elektrických spotrebičov. Výsuvná rozvodná skriňa Outline by extract má modulárny výsuvný dizajn s menovitým prevádzkovým napätím do 660V. Jeho rozdelená štruktúra zaisťuje bezpečnú prevádzku, zatiaľ čo štandardizované funkčné jednotky poskytujú flexibilnú konfiguráciu pre aplikácie distribúcie energie a riadenia motora.

Odoslať dopyt

Popis produktu

Vyťahovacia rozvodná skriňa Outline extrakciou je široko používaná v elektrárňach, hutníckych valcovniach, petrochemických závodoch, ľahkom priemysle a textilných továrňach, prístavoch a dokoch, hoteloch a penziónoch atď., ako rozvodný systém pre striedavé trojfázové štvorvodičové alebo päťvodičové systémy s napätím 380V alebo 660V, menovitá frekvencia napájania 50A, centrálny prúd a 50 Hz. motory.

Vyťahovacia skriňa Outline extrakciou prešla komplexnými typovými testami a získala certifikáciu CCC. Ide o vysokokvalitnú zostavenú nízkonapäťovú skriňu, ktorá spĺňa nasledujúce normy:

Národná norma GB7251.1-2005 "Nízkonapäťové spínacie skrine" a medzinárodná norma IEC60439.1-1992 "Nízkonapäťové spínacie a riadiace zariadenia".

Parameter produktu ( špecifikácia )

Kategória	Špecifikácia
Základné parametre
Menovité prevádzkové napätie	400V / 660V
Menovité izolačné napätie	690 V
Menovitá frekvencia	50 Hz
Elektrické charakteristiky
Menovitý prúd hlavnej prípojnice	≤5000A
Špičkový výdržný prúd	176 kA (minimálne 0,1 s)
Krátkodobý výdržný prúd	100 kA (minimálne 1 s)
Stupeň ochrany
Kryt	IP30 (štandard)
Vnútorné priehradky	IP40 (pre funkčné jednotky)
Mechanické vlastnosti
Mechanický život	Vyťahovací mechanizmus: ≥1 000 operácií
	Istič: ≥10 000 operácií
Súlad s normami	IEC 61439-1/2, GB 7251.1
Podmienky prostredia
Teplota okolia	-5°C až +40°C
Relatívna vlhkosť	≤ 95 % (bez kondenzácie)
Nadmorská výška	≤ 2000 m
Hlavné komponenty
Ističe	Kompatibilné so štandardnými lisovanými ističmi
Ochranné zariadenia	Podporuje rôzne digitálne relé a monitorovacie zariadenia
Špeciálne funkcie
Blokovací systém	Mechanické a elektrické blokovanie pre bezpečnú prevádzku
Komunikácia	Voliteľné komunikačné rozhranie (Modbus, Profibus)

Vlastnosti a aplikácia produktu

Pokročilý modulárny výsuvný dizajn

Komplexný bezpečnostný ochranný systém

Vysokovýkonné elektrické parametre

Robustná štrukturálna integrita

Možnosť flexibilnej konfigurácie

Aplikačné stránky

◇ Kompaktné sekundárne rozvodne

◇ Malé priemyselné a banské podniky

◇ Veterné elektrárne

◇ Hotely, nákupné centrá, kancelárske budovy, obchodné centrá atď.

◇ C- Jednotka spínača zaťaženia

◇ Jednotka pripojenia kábla D-Direct

◇ De-Priama káblová spojovacia jednotka s uzemňovacím spínačom

◇ F- Kombinovaná jednotka vypínača a poistky záťaže

◇ V- Jednotka vákuového ističa

Extractable Switch Cabinet Outline By Extraction
