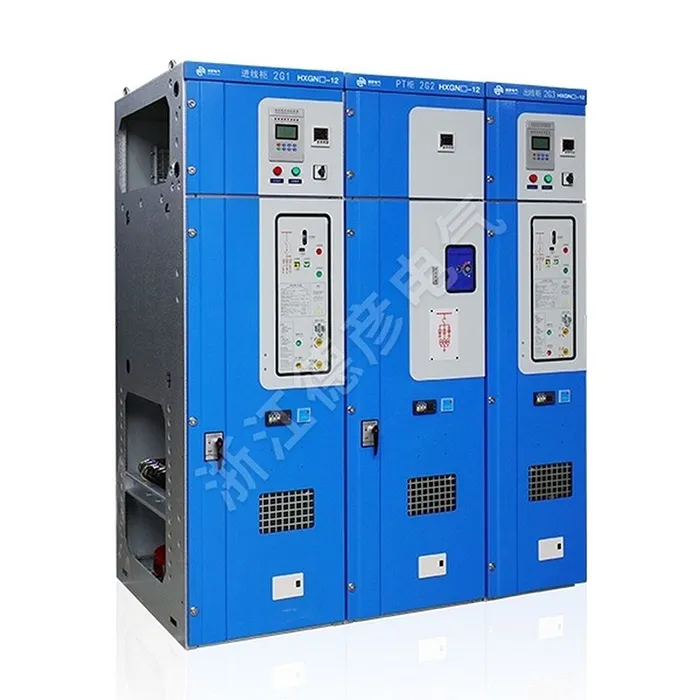

Vzduchom izolovaný kompaktný rozvádzač

Deyan Electric je profesionálny dodávateľ priemyselných elektrických zariadení s integrovaným výskumom a vývojom, výrobou a servisom. Komponent jadrového spínania kompaktného rozvádzača izolovaného vzduchom zvyčajne využíva vysoko spoľahlivý prepínač s plynom SF6 alebo vákuový vypínač, ktorý poskytuje vysoký výkon spínania záťažového prúdu a spoľahlivú schopnosť vytvárať skraty. Kryt kompaktného rozvádzača izolovaného vzduchom je skonštruovaný z vysokokvalitných oceľových plátov vytvorených pomocou počítačom riadených (CNC) procesov, ktoré zaisťujú robustnú mechanickú pevnosť a odolnosť proti korózii. Kľúčovým prvkom dizajnu je jeho výnimočná kompaktnosť. Prostredníctvom optimalizovaného trojrozmerného usporiadania integruje viacero funkčných oddelení – vrátane zbernice, spínača, kábla a komôr prístrojového/operačného mechanizmu – v rámci minimálnej priestorovej stopy. Tieto oddelenia sú oddelené pevnými uzemnenými kovovými priečkami, kritickým bezpečnostným prvkom, ktorý zabezpečuje prevádzkovú integritu a zabraňuje šíreniu vnútorných porúch.

Odoslať dopyt

Popis produktu

Kompaktný rozvádzač s izoláciou vzduchom, vyvinutý našou spoločnosťou ako odpoveď na požiadavky náročných používateľov na spoľahlivosť, bezpečnosť a kompaktnosť elektrických zariadení, sa vyznačuje vzduchovou izoláciou, kompaktným dizajnom, plnými právami duševného vlastníctva a komplexným typovým testovaním. Vhodné pre 10kV/7,2kV elektrické systémy vo verejných budovách, komerčných obytných budovách, priemyselných a banských výrobných sektoroch. Vzduchom izolovaný kompaktný rozvádzač je tiež ideálny pre kompletné mechanické zariadenia poháňané vysokonapäťovým motorom vyžadujúce kompaktné riešenia.

Parameter produktu ( špecifikácia )

Sériové číslo	Projekt	Jednotka	Skriňa na prepínanie záťaže	Kombinovaná elektrická skriňa	Skriňa ističa
01	Menovité napätie	kv	12	12	12
02	Menovitá frekvencia	HZ	50/60	50/60	50/60
03	Menovitý prúd	A
04	Hlavný autobus	A	630	630	630
05	Pobočka Hlavný autobus	A	630	125 (v závislosti od menovitého prúdu poistky)	630
06	Menovitá úroveň izolácie	kV
07	Odolné napätie výkonovej frekvencie (fáza-fáza a fáza-zem)	Kv	42	42	42
08	Výdržné napätie výkonovej frekvencie (medzi prestávkami)	Kv	48	48	48
09	Odolné napätie výkonovej frekvencie (riadiace a pomocné obvody)	Kv	2	2	2
10	Odolné napätie bleskového impulzu (fáza-fáza a fáza-zem)	Kv	75	75	75
11	Odolné napätie bleskového impulzu (medzi portami)	Kv	85	85	85
12	Menovitý krátkodobý výdržný prúd (r.m.s)	kA
13	Hlavný okruh	kA	20/3S	-	25/2S
14	Uzemňovací obvod	kA	20/2S	-	25/2S
15	Menovitý špičkový výdržný prúd (špičkový)	kA	50	80	63
16	Menovitý skratový uzatvárací prúd (špičkový)	kA	50
17	Menovitý skratový vypínací prúd	kA	-	31.5	25
18	Menovitý prenosový prúd	kA	-	1700	-
19	Menovitý aktívny vypínací prúd záťaže	A	630	-	-
20	Menovitý vypínací prúd v uzavretej slučke	A	630	-	630
21	Menovitý nabíjací a vypínací prúd kábla	A	10	-	15
22	Hodnotenie ochrany	Po druhé	IP3X	IP3X	IP3X
23	Mechanická životnosť
24	Spínač záťaže		5000	5000	10000
25	Uzemňovací spínač		2000	2000	2000

Vlastnosti a aplikácia produktu

1. Kompaktný a priestorovo úsporný dizajn

2. Použitie vzduchu ako primárneho izolačného média

3. Nákladová efektívnosť a ekonomická výhoda

4. Zvýšená bezpečnosť s robustnými zámkovými systémami

5. Vysoká spoľahlivosť a jednoduchá údržba

Aplikačné stránky

◇ Kompaktné sekundárne rozvodne

◇ Malé priemyselné a banské podniky

◇ Veterné elektrárne

◇ Hotely, nákupné centrá, kancelárske budovy, obchodné centrá atď.

◇ C- Jednotka spínača zaťaženia

◇ Jednotka pripojenia kábla D-Direct

◇ De-Priama káblová spojovacia jednotka s uzemňovacím spínačom

◇ F- Kombinovaná jednotka vypínača a poistky záťaže

◇ V- Jednotka vákuového ističa
