Vysokonapäťové miestne zariadenie na kompenzáciu jalového výkonu

Deyan Electric je profesionálny dodávateľ priemyselných elektrických zariadení s integrovaným výskumom a vývojom, výrobou a servisom. Vysokonapäťové lokálne kompenzačné zariadenie jalového výkonu zlepšuje stabilitu siete a kvalitu energie dynamickým riadením toku jalového výkonu. Zlepšuje reguláciu napätia, znižuje prenosové straty a zvyšuje kapacitu systému prostredníctvom automatického prepínania kondenzátora/reaktora alebo pokročilej výkonovej elektroniky

Odoslať dopyt

Popis produktu

Vysokonapäťové lokálne kompenzačné zariadenie jalového výkonu je vnútorná jednotka 6-10kV/50Hz určená pre trojfázové striedavé motory. Poskytuje lokalizovanú kompenzáciu jalového výkonu automatickým spínaním kondenzátorov synchronizovaných s chodom motora - zapínaním pri štarte a odpájaním pri vypínaní.

Vysokonapäťové zariadenie na kompenzáciu lokálneho jalového výkonu ponúka dve konfigurácie: zjednodušenú verziu s priamym pripojením na svorky motora chráneným poistkou, ktorá obmedzuje prúd na 90 % prúdu motora naprázdno, aby sa zabránilo prepätiu pri samobudení (typický účinník 0,9); a model spínania vákuového stykača podporujúci vyššiu kompenzačnú kapacitu, dosahujúci účinník nad 0,95. Kľúčové výhody vysokonapäťového zariadenia na kompenzáciu lokálneho jalového výkonu TBBJ zahŕňajú znížené straty výkonu, zlepšenú kvalitu napätia a lepší výkon pri štartovaní motora, čo poskytuje vynikajúcu kompenzáciu v porovnaní s centralizovanými systémami.

Parameter produktu ( špecifikácia )

Kategória parametra	Špecifikácia
Elektrické hodnotenia
Menovité napätie	6 kV, 10 kV
Menovitá frekvencia	50 Hz / 60 Hz
Rozsah kompenzačnej kapacity	100 ~ 5000 kvar (prispôsobiteľné)
Výkon
Cieľový účinník (po kompenzácii)	≥ 0,95
Čas odozvy	Na základe stykača: < 100 ms TSC (založené na tyristore): < 20 ms
Spôsob prepínania	Vákuový stykač alebo tyristorový spínací modul (TSC)
Ochrana a kontrola
Princíp kontroly	Automatické spínanie synchronizované s chodom motora; regulácia jalového výkonu/účinníka v uzavretej slučke.
Štandardné ochrany	Nadprúd, Prepätie, Podpätie, Diferenciál, Nadmerná teplota, Skrat
Kľúčová vlastnosť	Zabraňuje samobudeniu prepätia po vypnutí motora.
Komunikácia	Voliteľné RS485/MODBUS-RTU alebo Ethernet/IP
Normy a životné prostredie
Dizajnový štandard	GB/T, IEC 62271
Inštalácia	Vnútorný
Teplota okolia	-10 °C až +45 °C
Nadmorská výška	≤ 1000 m (zníženie vyššie)

Vlastnosti a aplikácia produktu

Presná lokalizovaná kompenzácia

Automatická synchronizovaná prevádzka

Flexibilita duálnej konfigurácie

Prevencia samovzrušenia

Významná energetická optimalizácia

Aplikačné stránky

◇ Kompaktné sekundárne rozvodne

◇ Malé priemyselné a banské podniky

◇ Veterné elektrárne

◇ Hotely, nákupné centrá, kancelárske budovy, obchodné centrá atď.

◇ C- Jednotka spínača zaťaženia

◇ Jednotka pripojenia kábla D-Direct

◇ De-Priama káblová spojovacia jednotka s uzemňovacím spínačom

◇ F- Kombinovaná jednotka vypínača a poistky záťaže

◇ V- Jednotka vákuového ističa

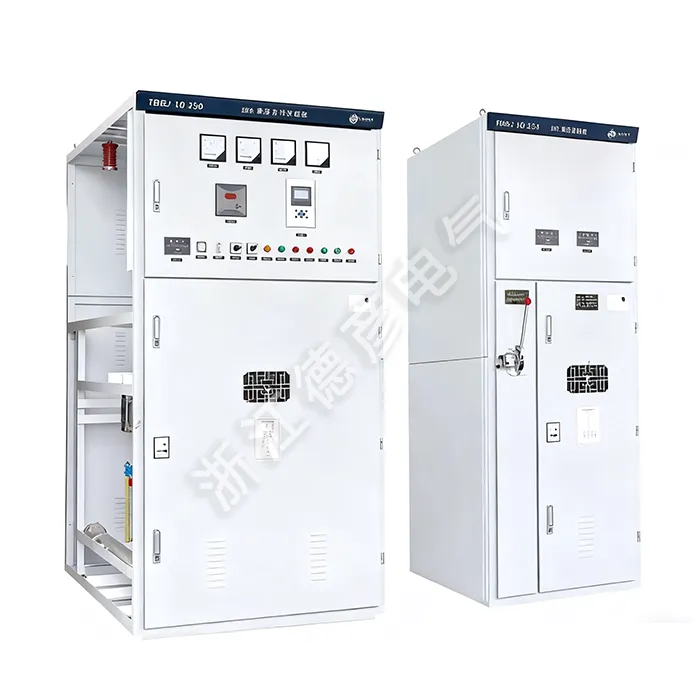

High Voltage Local Reactive Power Compensation Device
