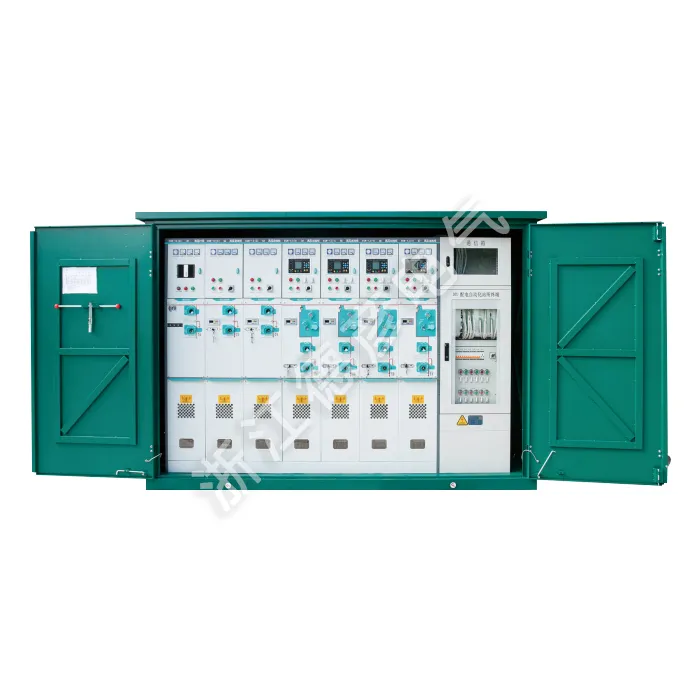

Vysokonapäťová káblová odbočná skriňa （Vonkajšia rozvodňa）

Deyan Electric je profesionálny dodávateľ priemyselných elektrických zariadení s integrovaným výskumom a vývojom, výrobou a servisom. Vysokonapäťová káblová odbočná skriňa （Vonkajšia rozvodňa） je kompaktná vonkajšia rozvodňa odolná voči poveternostným vplyvom pre rozvodné siete 6-35kV. Umožňuje bezpečné rozvetvenie, pripojenie a izoláciu káblov pomocou plne izolovaných zásuvných konektorov s viditeľnými odpojovacími bodmi a spoľahlivým uzemnením. Toto priestorovo úsporné riešenie zjednodušuje rozširovanie siete a údržbu.

Odoslať dopyt

Popis produktu

Vysokonapäťová káblová odbočná skriňa (vonkajšia rozvodná stanica) je kompaktná vonkajšia rozvodná stanica odolná voči poveternostným vplyvom pre rozvodné siete 6-35 kV je pokročilá plynom izolovaná vonkajšia kruhová hlavná jednotka zahŕňajúca medzinárodné štandardné technológie. Vysokonapäťové káblové odbočovacie skrine sú určené pre rozvodné siete 12/24 kV, vyznačujú sa plne utesnenou izoláciou SF6, modulárnou konštrukciou a bezúdržbovou prevádzkou vhodnou do náročných prostredí. Podporuje rozšíriteľné automatizačné funkcie a umožňuje spoľahlivú distribúciu energie v priemyselných parkoch, mestských oblastiach a komerčných centrách a zároveň uľahčuje sieťovú inteligenciu.

Parameter produktu ( špecifikácia )

Názov projektu			Jednotka	Spínač záťaže
Názov projektu			Jednotka	C-Load Switching Unit	F-kombinovaná elektrická jednotka	V-Jističová jednotka
Menovité napätie			kv	24. 12	24. 12	24. 12
Menovitá frekvencia			Hz	50	50	50
Menovitý prúd			A	630	125	630
Menovitý prenosový prúd			A		1750
Menovitá úroveň izolácie	1 min. výkonové frekvenčné výdržné napätie (fáza-zem)	striedavo, v opozícii	KV		42/65
	1 min. výkonové frekvenčné výdržné napätie (fáza-zem)	Medzi prestávkami	KV		48/79
	Bleskové impulzné napätie	striedavo, v opozícii	KV		75/125
	Bleskové impulzné napätie		KV		85/145
Menovitý skratový vypínací prúd			kV	20	315	20
Menovitý skratový uzatvárací prúd			KA	50	80	50
Menovitý skratový uzatvárací prúd (uzemňovací spínač)			KA	50		50
Menovitý krátkodobý výdržný prúd		Hlavný okruh	kA	20	20	20
Menovitý krátkodobý výdržný prúd		Uzemňovací spínač	KA	20	20	20
Hodnotené krátkodobé trvanie		Hlavný okruh	S	4		4
Hodnotené krátkodobé trvanie		Uzemňovací spínač	S	4	4	4
Menovitý špičkový výdržný prúd		Hlavný okruh	KA	50		50
Menovitý špičkový výdržný prúd		Uzemňovací spínač	KA	50	50	50
Test vnútorného oblúka (test vnútorného spaľovacieho oblúka)			A	630	20 kA/0,5 s	630
Menovitý vypínací prúd v uzavretej slučke			A	630	Obmedzené poistkou	630
Menovitý aktívny vypínací prúd záťaže			A	10	Obmedzené poistkou	25
Menovitý nabíjací a vypínací prúd kábla			Po druhé	5000	17.4	3000
Mechanická životnosť		Prepínač zaťaženia/odpojenia	Po druhé	3000	5000	3000
		Uzemňovací spínač	Po druhé		3000	10000
		Vákuový istič	Mpa
Tlak plynu SF6 (absolútny tlak pri 20 °C)					0.035
Ročná miera úderov bleskom					≤ 0,025 % ročne
Hodnotenie ochrany vzduchovej komory a poistkovej rúrky					IP67
Hodnotenie ochrany krytu a krytu					IP4X

Vlastnosti a aplikácia produktu

Kompaktný vonkajší dizajn

Kompletná ochrana životného prostredia

Pokročilá technológia izolácie plynu

Flexibilná modulárna konfigurácia

Bezúdržbová prevádzka

Aplikačné stránky

◇ Kompaktné sekundárne rozvodne

◇ Malé priemyselné a banské podniky

◇ Veterné elektrárne

◇ Hotely, nákupné centrá, kancelárske budovy, obchodné centrá atď.

◇ C- Jednotka spínača zaťaženia

◇ Jednotka pripojenia kábla D-Direct

◇ Jednotka priameho pripojenia kábla s uzemňovacím spínačom

◇ F- Kombinovaná jednotka vypínača a poistky záťaže

◇ V- Jednotka vákuového ističa
