Akých je päť kľúčových metrík na hodnotenie transformátora?

Päť kľúčových metrík preHodnotiaci transformátorKvalita založená na medzinárodných normách (IEC 60076) a priemyselných inžinierskych postupoch sa primárne zameriava na účinnosť výkonu transformátora, spoľahlivosť bezpečnosti a prevádzkovú stabilitu. Nižšie je uvedené systematické vysvetlenie piatich základných metrík:

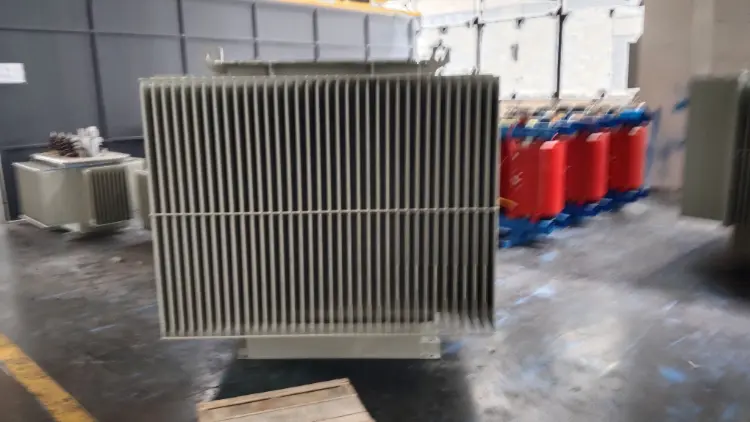

1. Menovitá kapacita

Vzťahuje sa na zdanlivý výkon, ktorý môže transformátor nepretržite dodávať počas dlhších období pri menovitom napätí, menovitej frekvencii a špecifikovaných podmienkach chladenia, merané v kVA alebo MVA.

Funkcia: Určuje nosnosť transformátora a slúži ako primárny základ pre výber.

Princíp výberu: Na základe celkového výkonu záťaže (berúc do úvahy účinník a súčasný faktor), s rezervou 15 % – 25 % vyhradenou na zabránenie preťaženiu a zahrievaniu („malý kôň ťahá veľký vozík“) alebo plytvaniu pri nečinnosti („veľký kôň ťahá malý vozík“).

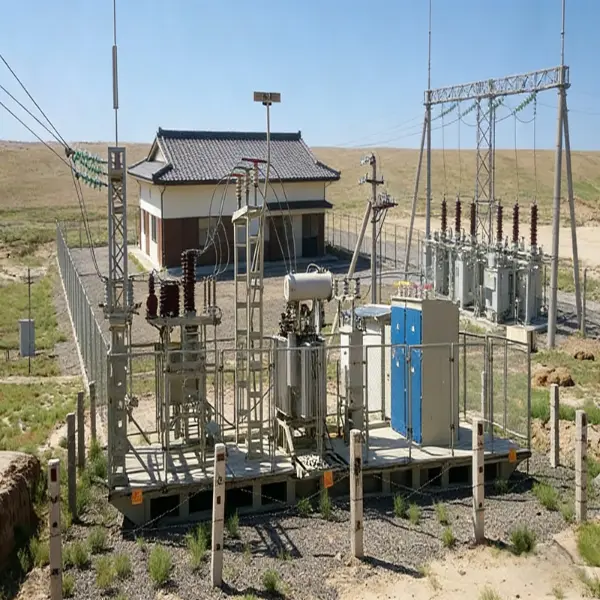

Inžinierske aplikácie: 35kV transformátory sa zvyčajne pohybujú od 1 do 40 MVA, zatiaľ čo fotovoltaické zvyšovacie stanice bežne používajú 400 až 1000 kVA jednotky.

Príklady parametrov produktu: 35kV transformátor Deyan Electric má menovitý výkon 160 kVA; Suchý transformátor Xiangtong Electric je dimenzovaný na 400 kVA.

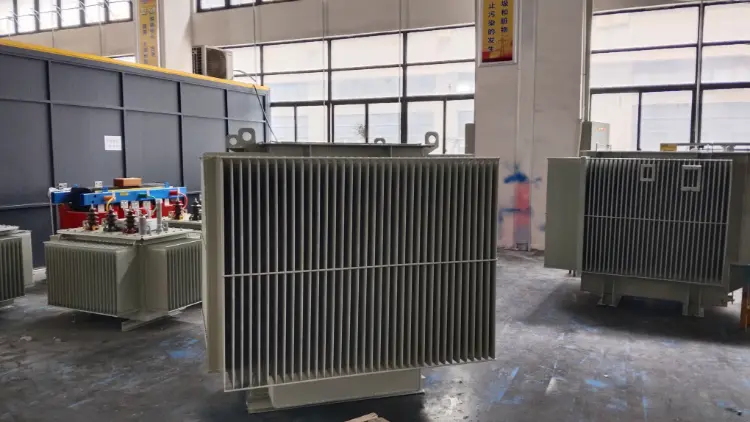

2. Strata bez zaťaženia

Tiež známy ako strata železa, ide o stratu aktívneho výkonu, keď je sekundárna strana transformátora otvorená a primárna strana je vystavená menovitému napätiu. Primárne pozostáva z hysterézie jadra a strát vírivými prúdmi.

Ovplyvňujúce faktory: Materiál jadra (napr. plechy z kremíkovej ocele s orientovaným zrnom valcované za studena), proces laminovania, návrh hustoty magnetického toku.

Význam energetickej účinnosti: Základná metrika na hodnotenie energetickej účinnosti transformátora. Produkty s ultraprémiovou účinnosťou majú straty naprázdno ≤ 0,6 W/kg.

Typické hodnoty: 160kVA olejový transformátor má straty naprázdno okolo 280W; vysokoúčinné modely môžu klesnúť pod 200 W.

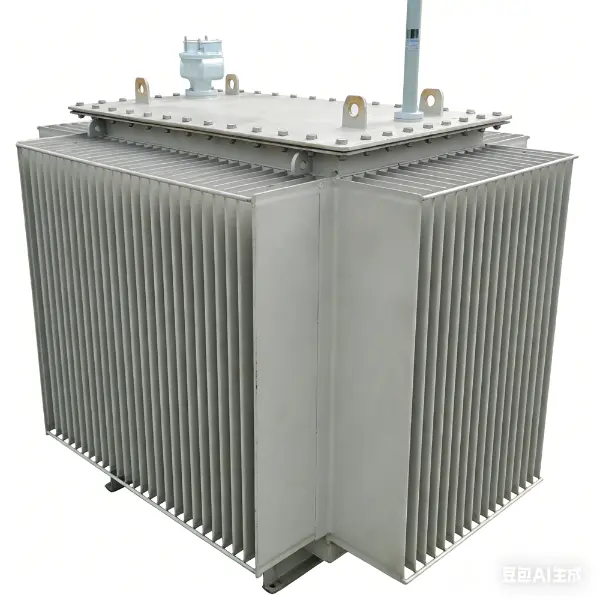

3. Strata zaťaženia

Tiež známy ako strata medi, ide o stratu aktívneho výkonu generovanú odporom vinutia pod menovitým prúdom, úmerná štvorcu záťažového prúdu.

Ovplyvňujúce faktory:

Materiál vodiča (meď prevyšuje hliník), plocha prierezu a proces pripojenia.

Hodnotiaca hodnota:

Priamo ovplyvňuje prevádzkové náklady; nižšie straty prinášajú lepšiu dlhodobú energetickú účinnosť.

Typické hodnoty:

Transformátor s výkonom 160 kVA má straty pri zaťažení okolo 2 820 W, zatiaľ čo modely s vysokou účinnosťou možno ovládať pod 2 500 W.

Príklad parametra produktu: Strata zaťaženia transformátora Deyan Electric je 2820W

4. Impedancia skratu (%)

Vzťahuje sa na percento menovitého napätia potrebného na privedenie menovitého prúdu na primárnu stranu, keď je sekundárna strana skratovaná, čo odráža veľkosť vnútorného odporu transformátora.

Funkcie:

Obmedzuje skratový prúd (vyššia impedancia znižuje skratový prúd);

Ovplyvňuje rýchlosť regulácie napätia (vyššia impedancia spôsobuje väčší pokles napätia pri kolísaní záťaže).

Typický rozsah:

Distribučné transformátory: 4%–6% (stabilita vyváženia a pokles napätia);

Priemyselné vysokovýkonné (napr. oblúkové pece): 8 % – 15 %;

Keď paralelne pracuje viacero jednotiek, odchýlka impedancie musí byť ≤±0,5%.

Príklady produktov:

Huarui Electric: 4,5% impedančné napätie

Xiangtong Electric: 4,0% impedančné napätie

5. Izolačný výkon

Zahŕňa pevnosť izolácie a stav starnutia medzi vinutiami a medzi vinutiami a zemou, čím tvorí základ pre bezpečnú prevádzku.

Hlavné testovacie položky:

Izolačný odpor: Merané megaohmmetrom, odráža suchosť izolácie a stupeň starnutia;

Odolné napätie pri výkonovej frekvencii: Odoláva špecifikovanému napätiu (napr. 75 kV pre 35 kV vinutia) po dobu 1 minúty bez poruchy;

Čiastočný výboj (PD): ≤ 3 pC je optimálne; prekročenie tohto prahu znamená degradáciu izolácie;

Trieda izolácie: Trieda A (105°C), Trieda F (155°C), Trieda H (180°C), určujúce limity nárastu teploty.

Štandardný základ: GB/T 6451 aj IEC 60076 povinne špecifikujú izolačné odolné napätie a limity čiastočného vybitia.

Príklad parametra produktu: Transformátory vyrobené spoločnosťou Jinghengjin majú úroveň izolácie LI200AC85; Trieda izolácie Jinyu Electric je H.

Doplňujúce poznámky: Iné kritické pomocné indikátory

Aj keď nepatria medzi „päť základných parametrov“, tieto zostávajú v inžinierskej praxi nevyhnutné:

Nárast teploty: Nárast teploty horného oleja ≤ 60 K, nárast teploty vinutia ≤ 65 K (IEC 60076-2);

Connection Group‌: Dyn11 je hlavný prúd pre distribúciu, ktorý potláča skreslenie tretej harmonickej a zabezpečuje stabilnú prevádzku pri trojfázovom nevyváženom zaťažení;

Spôsob chladenia‌: Prirodzené chladenie ponorené do oleja (ONAN) a chladenie suchým vzduchom (AN) ovplyvňujú účinnosť rozptylu tepla a environmentálnu použiteľnosť;
