5 charakteristík výkonového transformátora, ktoré by ste mali vedieť

Výkonové transformátorypatria medzi najdôležitejšie komponenty vo veľkých elektrických systémoch. Ich správny výber, dizajn a údržba priamo ovplyvňujú stabilitu napájania, energetickú efektívnosť a prevádzkovú bezpečnosť celej infraštruktúry.

Na rozdiel od iných elektrických zariadení predstavuje výkonový transformátor dlhodobú strategickú investíciu, pretože je navrhnutý tak, aby fungoval desiatky rokov v náročných podmienkach. Preto je nevyhnutné dôkladné pochopenie jeho hlavných charakteristík pred jeho začlenením do projektu výroby, prenosu alebo podprenosu.

V tejto technickej príručke analyzujeme 5 charakteristík výkonového transformátora, ktoré by ste mali vziať do úvahy pri prijímaní informovaných a bezpečných rozhodnutí.

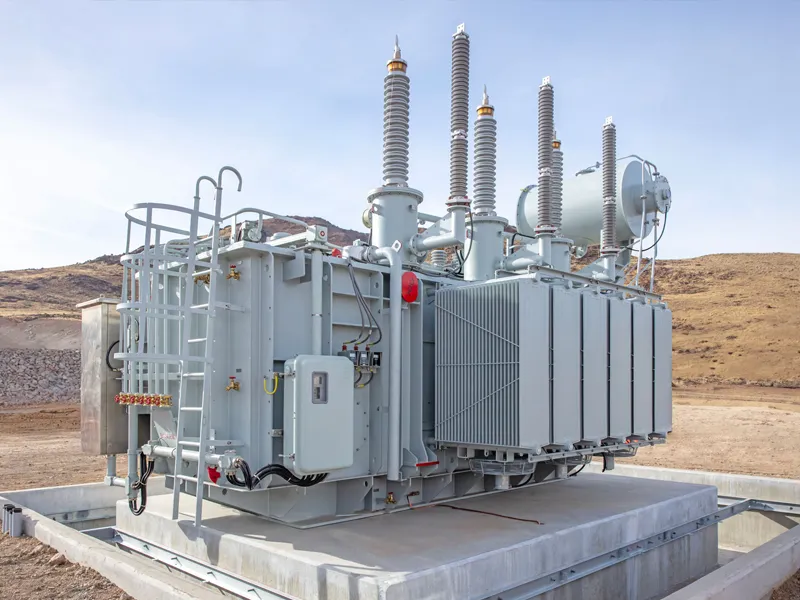

Čo je výkonový transformátor a na čo sa používa?

Výkonový transformátor je elektrické zariadenie určené na úpravu úrovní napätia vo vysokovýkonných systémoch, čo umožňuje efektívny prenos elektrickej energie na veľké vzdialenosti. Jeho hlavnou funkciou je zvýšiť napätie vo výrobných stupňoch a znížiť ho v strategických bodoch elektrického systému.

Tento typ transformátora sa používa hlavne v:

• Elektrárne

• Trafostanice

• Prenosové a čiastkové prenosové siete

• Veľké priemyselné komplexy

Na rozdiel od distribučných transformátorov pracujú výkonové transformátory s vysokým napätím, veľkými prúdmi a trvalým zaťažením, takže ich konštrukcia je robustnejšia a technicky zložitejšia.

Funkcia 1: Vysoká nosnosť a menovitý výkon

Zaťažiteľnosť je jednou z najdôležitejších charakteristík výkonového transformátora. Tieto zariadenia sú navrhnuté tak, aby zvládali vysoké úrovne výkonu, všeobecne vyjadrené v MVA (megavolt-ampéroch).

Menovitý výkon udáva maximálne množstvo energie, ktoré môže transformátor bezpečne preniesť za normálnych prevádzkových podmienok. Táto hodnota by sa mala zvoliť s ohľadom na:

• Aktuálna požiadavka systému

• Očakávané špičkové zaťaženia

• Budúci rast siete

• Podmienky prostredia

Poddimenzovaný transformátor môže trpieť tepelným preťažením, zrýchlenou degradáciou izolácie a predčasným zlyhaním. Na rozdiel od toho, správne dimenzovaný dizajn zaisťuje stabilnú prevádzku, znížené elektrické namáhanie a dlhšiu životnosť.

Funkcia 2: Dizajn pre vysoké napätie a veľké infraštruktúry

Ďalšou kľúčovou charakteristikou výkonového transformátora je jeho špecifický dizajn pre vysokonapäťovú prevádzku. Tieto zariadenia môžu pracovať na úrovniach ďaleko presahujúcich úrovne používané v distribúcii, dosahujúc napätie 132 kV, 220 kV, 500 kV alebo viac, v závislosti od aplikácie.

Aby odolal týmto podmienkam, transformátor obsahuje:

• Zosilnená elektrická izolácia

• Väčšie bezpečnostné vzdialenosti

• Špeciálne priechodky pre vysoké napätie

• Robustné konštrukčné prevedenie

Tento typ dizajnu umožňuje jeho integráciu do veľkých elektrických infraštruktúr, kde je spoľahlivosť kritická a poruchy môžu mať významný ekonomický a prevádzkový vplyv.

Funkcia 3: Energetická účinnosť a znížené straty

Energetická účinnosť je kľúčovým faktorom moderných výkonových transformátorov. Pretože tieto zariadenia pracujú nepretržite, aj malé straty sa časom premietajú do vysokých nákladov na energiu.

Existujú dva hlavné typy strát:

• Straty naprázdno spojené s magnetickým jadrom

• Straty zaťaženia súvisiace s vinutiami

Dobre navrhnutý výkonový transformátor sa snaží minimalizovať oboje tým, že:

• Vysokokvalitné oceľové jadrá

• Optimalizácia elektromagnetického dizajnu

• Vodivé materiály s nízkym odporom  Vyššia účinnosť nielen znižuje prevádzkové náklady, ale prispieva aj k energetickej udržateľnosti a dodržiavaniu čoraz náročnejších environmentálnych predpisov.

Funkcia 4: Pokročilé chladiace a ochranné systémy

Kvôli veľkému množstvu energie, s ktorou pracujú, generujú výkonové transformátory vysoké úrovne tepla, takže efektívne chladiace systémy sú nevyhnutné. Medzi najbežnejšie systémy patria:

• ONAN (prírodný olej – prírodný vzduch)

• ONAF (prírodný olej – nútený vzduch)

• OFAF / OFWF v náročnejších aplikáciách

Okrem toho tieto transformátory obsahujú viaceré ochranné systémy, ako napríklad:

• Tepelné relé

• Pretlakové ventily

• Snímače hladiny oleja a teploty

• Diferenciálne elektrické ochrany

Tieto systémy umožňujú včasné odhalenie porúch, zabraňujú veľkým škodám a zaisťujú bezpečnú prevádzku aj v extrémnych podmienkach.

Funkcia 5: Životnosť, údržba a prevádzková spoľahlivosť

Jednou z najväčších výhod výkonového transformátora je jeho dlhá životnosť, ktorá pri prevádzke za vhodných podmienok môže presiahnuť 30 alebo 40 rokov. Táto životnosť však priamo závisí od správnej a pravidelnej technickej údržby.

Bežné úlohy údržby zahŕňajú:

• Fyzikálno-chemická analýza dielektrického oleja

• Izolačné testy

• Vizuálne a tepelné kontroly

• Kontrola pripojení a príslušenstva

Dobre vypracovaný plán údržby zaisťuje vysokú prevádzkovú spoľahlivosť, znižuje riziko neočakávaných porúch a chráni investíciu do elektrického systému.

Výber správneho výkonového transformátora je kľúčom k vášmu projektu

Charakteristiky výkonového transformátora určujú jeho správanie, výkon a bezpečnosť počas celej životnosti. Vysoká zaťažiteľnosť, vysokonapäťová konštrukcia, energetická účinnosť, primerané chladenie a prevádzková spoľahlivosť sú aspekty, ktoré je potrebné komplexne analyzovať.

Preto je nevyhnutné mať špecializovaného výrobcu so skúsenosťami na argentínskom trhu a schopnosťou navrhovať riešenia na mieru, aby sa zaručili robustné a efektívne elektrické riešenia.

V DeYan Electric máme najlepšie transformátory v Číne, ktoré sú navrhnuté tak, aby vám ponúkli vysokokvalitné a vysokovýkonné riešenia. Ak potrebujete špecifický transformátor alebo prispôsobené riešenia pre váš elektrický projekt, preskúmajte náš sortiment a nájdite to, čo hľadáte. Ponúkame tiež špecializované služby, ktoré zabezpečia bezchybnú prevádzku vášho zariadenia. Ak máte akékoľvek otázky alebo potrebujete poradiť, neváhajte nás kontaktovať. Sme tu, aby sme vám pomohli optimalizovať váš elektrický systém a posunuli ho na ďalšiu úroveň.
