Prefabrikovaná rozvodňa vysokého/nízkého napätia

Deyan Electric je profesionálny dodávateľ s bohatými výrobnými skúsenosťami v oblasti priemyselných elektrických spotrebičov. Vysoko/nízkonapäťová prefabrikovaná rozvodňa je kompaktné, plne uzavreté a typovo testované riešenie pre distribúciu elektrickej energie od 12 kV do 400 V. Táto "plug-and-play" jednotka integruje transformátor, VN/NN rozvádzač a riadiace systémy do jedného, robustného a poveternostným vplyvom odolného krytu. Zabezpečuje spoľahlivé dodávky energie, zvýšenú bezpečnosť a je ideálny pre rýchle nasadenie v mestských, priemyselných a komerčných aplikáciách

Odoslať dopyt

Popis produktu

Vysoko/nízkonapäťová prefabrikovaná rozvodňa sa široko používa pri modernizácii mestskej siete, obytných komunitách, výškových budovách, priemyselných a banských zariadeniach, hoteloch, nákupných centrách, letiskách, železniciach, ropných poliach, dokoch, diaľniciach a dočasných energetických zariadeniach pre vnútorné aj vonkajšie aplikácie.

Vysokonapäťová/nízkonapäťová prefabrikovaná rozvodňa je plne integrované, kompaktné riešenie na transformáciu vysokého napätia (napr. 12 kV alebo 40,5 kV) na nízke napätie (400 V). Táto "plug-and-play" jednotka kombinuje transformátory, rozvádzače VN/NN a riadiace systémy v robustnom kryte odolnom voči poveternostným vplyvom. Zabezpečuje spoľahlivú distribúciu energie, umožňuje rýchle nasadenie na mieste s minimálnymi stavebnými prácami a je ideálny pre mestské, priemyselné a obnoviteľné energetické aplikácie.

Parameter produktu ( špecifikácia )

● Technické špecifikácie prepínača zaťaženia

Sériové číslo	Meno	Jednotka	Spínač zaťaženia FKN12-12	FZN25-12 Spínač vákuového zaťaženia
1	Menovité napätie	kV	10
2	Maximálne prevádzkové napätie	kV	12
3	Menovitá frekvencia	Hz	50
4	Menovitý prúd	A	630
5	Menovitý vypínací prúd	A	630
6	Prúd tepelnej stability (RMS)	kA/S	20/2	20/4
7	Dynamický stabilizačný prúd	kA	50	50
8	Skratový uzatvárací prúd (špičkový)	KA	50	50
9	Cykly vypínania pri plnom zaťažení	Po druhé	20	10000
10	Mechanická životnosť	Po druhé	2000	10000
11	1 min. výkonové frekvenčné výdržné napätie (fáza-fáza a fáza-zem)	kV	42	42
12	Bleskové impulzné napätie (relatívne a voči zemi)	kV	75	75

● Technické špecifikácie pre vysokonapäťové poistky

Sériové číslo		Menovité napätie (kV)	Vypínací prúd (A)	Breaking Current (KA)	Hodnotenie poistky (A)
britský model	Domáci model	Menovité napätie (kV)	Vypínací prúd (A)	Breaking Current (KA)	Hodnotenie poistky (A)
SDL※J		12	40	31.5	6,3 10 16 20 25 31,5 40
SDL※J	XRNT-12	12	100	31.5	50 63 71 80 100
SDL※J		12	125	31.5	125

*Poznámka: Určené podľa toho, či je nainštalovaný úderník. N znamená žiadneho útočníka, A znamená prítomného útočníka.

Sériové číslo	Typ vypínacieho zariadenia	Menovitý prúd vypínacej jednotky A	Vypínacia kapacita kA (AC 380V)
DW15-630		315 400 630	40
DW15-1000		630 800 1000	50
DW15-1600	Tepelno-elektromagnetické alebo elektronické	1600	50
DW15-2500		1600,2000,2500	60
CW1-2000		630,800,1000,1250,1600,2000	65 (80)
CW1-3200	Inteligentný	2000,2500,3200	100

Vlastnosti a aplikácia produktu

Kompaktný, integrovaný dizajn "Plug-and-Play".

Robustný kryt odolný voči poveternostným vplyvom

Vysoká bezpečnosť a spoľahlivosť

Vynikajúci výkon transformátora

Flexibilná konfigurácia a jednoduchá údržba

Aplikačné stránky

◇ Kompaktné sekundárne rozvodne

◇ Malé priemyselné a banské podniky

◇ Veterné elektrárne

◇ Hotely, nákupné centrá, kancelárske budovy, obchodné centrá atď.

◇ C- Jednotka spínača zaťaženia

◇ Jednotka pripojenia kábla D-Direct

◇ De-Priama káblová spojovacia jednotka s uzemňovacím spínačom

◇ F- Kombinovaná jednotka vypínača a poistky záťaže

◇ V- Jednotka vákuového ističa

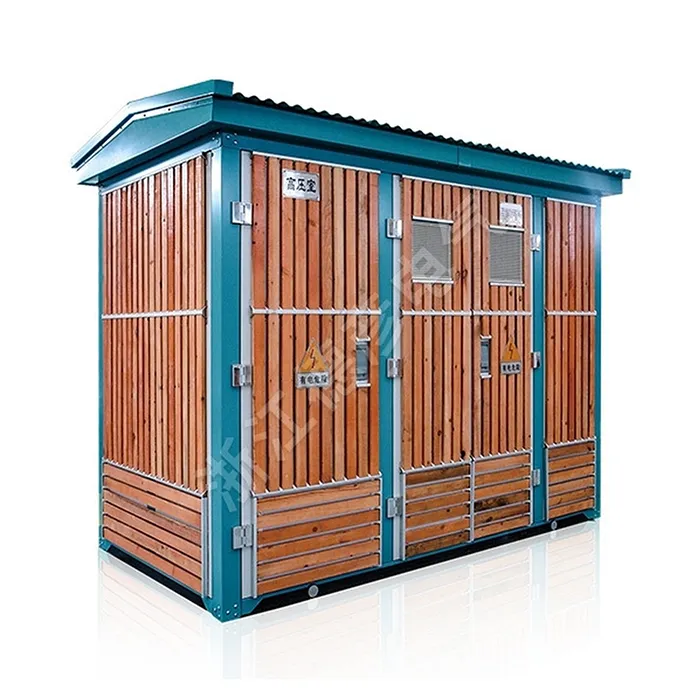

High/Low Voltage Prefabricated Substation
