Rozdiely medzi centrálnym rozvádzačom a okruhovými rozvodnými jednotkami

V moderných systémoch distribúcie energie sú centrálne namontované rozvádzače a kruhové hlavné jednotky (RMU) dva nevyhnutné základné komponenty, ktoré priemysel nazývajú „dvojité hviezdy“ distribúcie energie. Každý má jedinečnú štruktúru, ochranné mechanizmy a špecifické aplikačné scenáre; preto je výber vhodného zariadenia kľúčový – nielen pre zabezpečenie spoľahlivosti napájania, ale aj pre priamy vplyv na investičné náklady. Tento článok poskytuje hĺbkovú analýzu základných rozdielov medzi centrálnym rozvádzačom a RMU a zároveň predstavuje inovatívny produktový rad Deyan Electric v tejto oblasti.

Porovnanie základných štruktúr

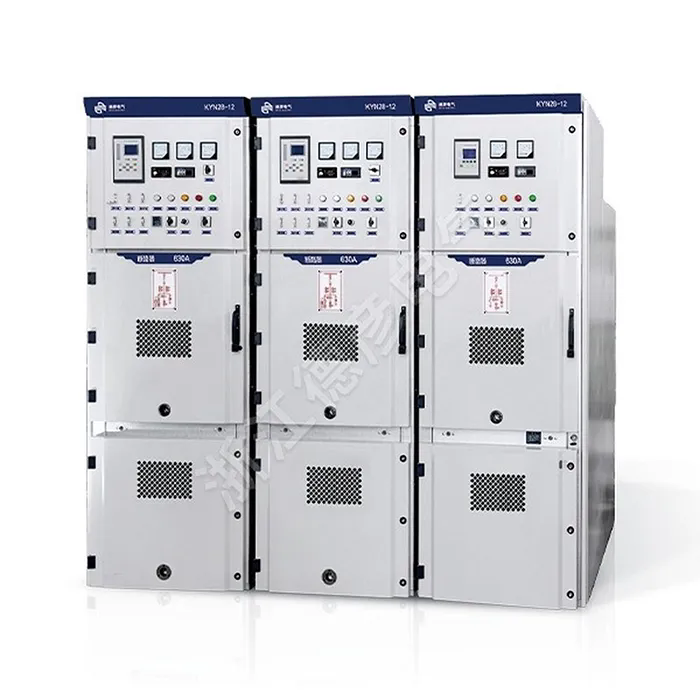

Rozvádzač namontovaný v strede zvyčajne využíva trojvrstvovú štruktúru: v hornej vrstve sa nachádza prípojnicový a prístrojový oddiel; stredná vrstva obsahuje výsuvný vákuový istič; a spodná vrstva slúži ako káblová priehradka. Tento vrstvený dizajn poskytuje rozvádzačom namontovaným v strede vysoký stupeň bezpečnosti a flexibility počas prevádzky a údržby. Stredové rozvádzače Deyan Electric – ako napríklad séria DY-MZ – podporujú modulárne rozšírenie a možno ich dodatočne vybaviť modulmi diferenciálnej ochrany a automatizácie, aby splnili prísne požiadavky zložitých energetických sietí.

Na rozdiel od toho, kruhové hlavné jednotky majú kompaktný dizajn krytu, typicky integrujúcu kombináciu záťažového spínača a poistky na vytvorenie kruhovej sieťovej jednotky obsahujúcej tri až päť oddelení. Ich kompaktná štruktúra umožňuje efektívne nasadenie aj v priestorovo obmedzených distribučných miestnostiach alebo podzemných inžinierskych tuneloch. Jednotky RMU radu DY-HW od spoločnosti Deyan Electric uprednostňujú vo svojom dizajne kompaktnosť aj inteligenciu, pričom podporujú vzdialené monitorovanie a získavanie údajov, aby splnili požiadavky moderných inteligentných systémov distribúcie energie.

Rozdiely v aplikačných scenároch

Vďaka vysokej prevádzkovej frekvencii a robustným ochranným schopnostiam sú rozvádzače namontované v strede ideálne vhodné pre aplikácie, ako sú vývodové polia rozvodne a výrobné distribučné miestnosti. Napríklad vo veľkom výrobnom závode bol nasadený stredový rozvádzač Deyan Electric DY-MZ; po šiestich mesiacoch prevádzky pri vysokom zaťažení zariadenie zaznamenalo prakticky nulové poruchy, čím sa plne preukázala spoľahlivosť rozvádzača namontovaného v strede vo vysokofrekvenčných prevádzkových prostrediach.

Naopak, kruhové hlavné jednotky sú najvhodnejšie pre miesta s relatívne stabilným zaťažením, ako sú obytné komunitné distribučné miestnosti a uzly komerčného komplexu napájania. Jednotky RMU série DY-HW od spoločnosti Deyan Electric sú široko používané v obytných komunitách a komerčných komplexoch. Typické prípadové štúdie však tiež naznačujú, že nesprávna aplikácia RMU – konkrétne ich použitie na zvládanie záťaží charakterizovaných vysokou prevádzkovou frekvenciou alebo vysokým rizikom skratu – môže viesť k častým poruchám poistkových vložiek. Napríklad nákupné centrum pôvodne vybavilo svoju jedáleň úplne jednotkami Ring Main Units (RMU); v priebehu šiestich mesiacov však došlo k poruchám poistky trikrát. Po prechode na kovové rozvádzače (stredne namontované skrine) sa operácie stabilizovali – výsledok, ktorý potvrdil princíp výberu: "Vhodnosť má prednosť pred cenou."

Odhalenie ochranného mechanizmu

Kovový rozvádzač je vybavený inteligentným systémom ochrany relé schopným prerušiť skratové poruchy do 0,02 sekundy – rýchlosť reakcie päťkrát rýchlejšia ako ľudské žmurknutie. Táto schopnosť mu umožňuje poskytnúť rýchlu a spoľahlivú ochranu v prostrediach s vysokým rizikom skratov. Kovový rozvádzač Deyan Electric série DY-MZ nielen podporuje inteligentnú ochranu, ale môže sa tiež integrovať s monitorovacími systémami prostredníctvom komunikačných rozhraní, aby sa uľahčila vzdialená signalizácia a analýza porúch.

Ring Main Units sa spoliehajú na poistky pre pasívnu ochranu, čo znamená určité časové oneskorenie pri odstraňovaní porúch. Hoci ponúkajú nižšie náklady, nemusia byť dostatočné na zaručenie bezpečnosti napájania vo vysoko rizikových scenároch. Dizajn zDeyan Electrics RMU série DY-HW sa vyznačujú zvýšenou odolnosťou proti korózii a izolačnými vlastnosťami, vďaka čomu sú vhodné najmä do priestorov s obmedzeným priestorom, ako sú pivnice a stanice metra.

Porovnanie: Veľkosť a cena

Kovový rozvádzač má zvyčajne výšku približne 2 metre a jednotkovú cenu presahujúcu 100 000 RMB; na rozdiel od toho sú RMU vysoké asi 1,6 metra a ich cena je len polovičná ako cena ich kovových náprotivkov. Produktový rad Deyan Electric starostlivo vyvažuje efektívnosť nákladov so situačnou vhodnosťou; najmä séria DY-HW ponúka rôzne možnosti veľkosti, aby vyhovovala priestorovým aj rozpočtovým obmedzeniam.

Údržba a rozšíriteľnosť

Kovové rozvádzače vyžadujú štvrťročnú údržbu – vrátane mazania ističa a kontroly pružín – zatiaľ čo RMU zvyčajne vyžadujú iba polročnú kontrolu svojich poistkových rúrok. Prípadová štúdia zahŕňajúca pobrežnú továreň odhalila, že skraty v RMU spôsobené koróziou soľnou hmlou boli úplne vyriešené potom, čo boli jednotky nahradené kovovým rozvádzačom. Kovový rozvádzač navyše podporuje inštaláciu ďalších inteligentných modulov. Zatiaľ čo rozšíriteľnosť štandardných jednotiek RMU je relatívne obmedzená, inteligentné jednotky RMU spoločnosti Deyan Electric v súčasnosti prechádzajú modernizáciou – integráciou primárneho a sekundárneho zariadenia – s cieľom umožniť pokročilé možnosti vzdialeného monitorovania a analýzy údajov.

Tri zlaté pravidlá výberu vybavenia

  Pre scenáre zahŕňajúce operácie vysokofrekvenčného spínania: Vyberte Kovové spínacie zariadenie.

  Pre scenáre s vysokým rizikom skratu: Musíte si vybrať Kovový spínací prístroj.

  Pre scenáre s obmedzeným priestorom alebo rozpočtovými obmedzeniami: Zvoľte Ring Main Units.

Záver: Spolupráca na vybudovaní bezpečnej napájacej siete

Kovové rozvádzače fungujú ako špecializovaný tím na núdzovú reakciu, zatiaľ čo jednotky kruhového rozvodu slúžia ako miestne hasičské stanice; spoločne spolupracujú pri budovaní bezpečného a spoľahlivého ekosystému elektrickej siete. Prostredníctvom svojich centrálnych rozvádzačov DY-MZ a produktových radov kruhových hlavných jednotiek DY-HW poskytuje Deyan Electric efektívne, bezpečné a inteligentné riešenia pre širokú škálu scenárov distribúcie energie. Pri výbere produktov je dôležité uprednostniť dôkladné porovnanie technických parametrov – a nie spoliehať sa len na názvy produktov – s cieľom zabezpečiť obojstranne výhodný výsledok z hľadiska návratnosti investícií a prevádzkovej stability.
