Aká napäťová rozvodná rozvodná jednotka by sa mala vybrať pre distribučné EPC projekty?

V rôznych distribučných projektoch EPC so všeobecnými kontraktmi pôsobí Ring Main Unit (RMU) ako hlavný vysokonapäťový komponent balíčkových rozvodní a rozvodní skriňového typu. Výber jeho napäťovej úrovne priamo určuje stabilitu, súlad a náklady na projekt celého riešenia distribúcie energie a je tiež kľúčovým technickým záujmom pre inžinierov obstarávania EPC v štádiu predbežného návrhu. Mnoho generálnych dodávateľov EPC kladie otázku v počiatočnej fáze dopytu: Akú napäťovú kruhovú hlavnú jednotku by ste mali vybrať pre distribučné projekty EPC?

Nachádza sa v Yueqing, Zhejiang,Zhejiang Deyan Electric Co., Ltd.sa špecializuje na výskum a vývoj a výrobu zariadení na rozvod vysokého napätia. Dodávame plynom izolované a ekologické kruhové hlavné jednotky s pevnou izoláciou SF6 v súlade s IEC, skriňové rozvodne európskeho štýlu, prefabrikované rozvodne kabínového typu a celý rad zariadení na distribúciu energie. Dlhodobo poskytujeme služby globálnym klientom s generálnymi kontraktmi EPC a poskytujeme prispôsobené riešenia výberu RMU pre rôzne distribučné projekty.

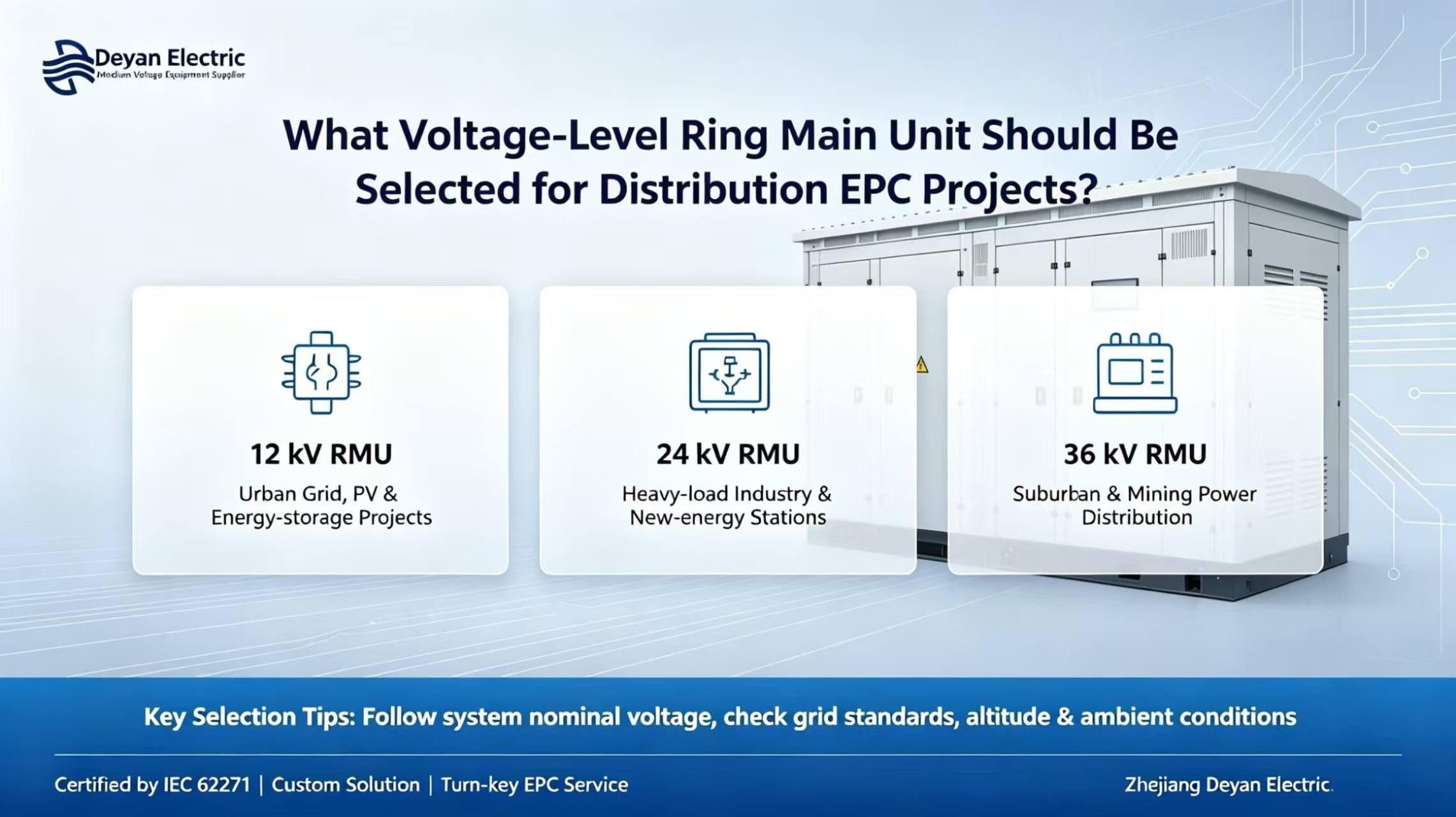

Referencia pre výber úrovne napätia hlavnej kruhovej hlavnej jednotky v distribučných projektoch EPC

12 kV (10 kV systém)

Prstencová hlavná jednotka 12 kV je bežný model široko používaný v globálnych distribučných projektoch EPC. Široko sa používa pri renovácii mestských distribučných sietí, distribúcii elektrickej energie v priemyselných parkoch, pri pripojení fotovoltaickej a energetickej siete a v malých až stredných balíčkových rozvodniach. Vďaka vysokej modularite a kontrolovateľným nákladom je tento RMU vhodný pre väčšinu konvenčných kruhových napájacích architektúr s možnosťou skratového prúdu 20 kA / 25 kA. Je to tiež najčastejšie dopytovaná špecifikácia pre projekty EPC.

24 kV

Okruhové rozvodne 24 kV sa väčšinou používajú pre priemyselné zóny s väčším zaťažením a dlhšími prenosovými vzdialenosťami, ako aj zberné stanice novej energie. V porovnaní s 12 kV riešením znižuje straty vo vedení a znižuje investície do prierezov káblov, vďaka čomu je vhodný pre veľkokapacitné projekty EPC so všeobecnými kontraktmi. Vyžaduje si to vyššie stupne izolácie zariadenia a zosilnenú konštrukciu skrine a jeho celkové náklady sú vyššie ako náklady na 12 kV kruhovú hlavnú jednotku.

36 kV (33 kV systém)

Okruhové bloky 36 kV sú nasadené pre diaľkové prímestské distribučné siete, rozsiahle banské oblasti a diaľkové napájacie EPC práce. Spadajúce do kategórie rozvodov stredného vysokého napätia sa vo všeobecnosti používajú spolu s veľkokapacitnými paketovými rozvodňami a kladú vyššie požiadavky na izoláciu, ochranu pred vnútorným oblúkom a preberací test (FAT).

Základný princíp výberu:Menovité napätie kruhovej hlavnej jednotky sa určí podľa menovitého napätia systému projektu, a nie iba na základe kapacity transformátora. Klienti EPC musia najskôr potvrdiť miestne štandardy siete, parametre skratu systému, nadmorskú výšku projektu, okolitú teplotu a vlhkosť a až potom finalizujú menovité napätie kruhovej hlavnej jednotky.

Ďalšie úvahy pri výbere vybavenia projektu EPC

Okrem úrovne napätia musia generálni dodávatelia EPC pri nákupe kruhových hlavných jednotiek venovať pozornosť aj produktovým normám, prispôsobivosti voči životnému prostrediu a schopnosti dodávky kompletných súprav:

Požiadavky na certifikáciu:Výrobky musia spĺňať medzinárodné normy série IEC 62271. Úplné súbory správ o typových skúškach a certifikátov CE budú k dispozícii na podporu preskúmania výkresov projektu a akceptačných testov z výroby.

Prispôsobivosť k životnému prostrediu:K dispozícii je prispôsobenie pre vonkajšie krytie IP54, antikondenzačné systémy riadenia teploty a antikorózne nátery pre pobrežné oblasti, aby sa prispôsobili zložitým prevádzkovým podmienkam, ako je vysoká teplota, vysoká vlhkosť a vysoká nadmorská výška.

Kompletná sada podporných riešení:Deyan Electric môže dodať samostatné kruhové hlavné jednotky, ako aj riešenia na kľúč integrovaných balíkových rozvodní kombinujúcich RMU, transformátory a nízkonapäťové skrine. Dodávka na jednom mieste znižuje náklady na komunikáciu pre klientov EPC vyplývajúce z obstarávania viacerými stranami a koordinácie pri uvádzaní do prevádzky.

Inteligentná inovácia:Inteligentné terminály FTU sú voliteľné na realizáciu funkcií lokalizácie porúch a vzdialeného monitorovania, vhodné pre EPC projekty inteligentných distribučných sietí a pripojenia nových energetických sietí.

Záver

Výber úrovne napätia je primárnym krokom pre definíciu špecifikácie kruhovej hlavnej jednotky. Nesprávny výber môže spôsobiť vážne riziká, ako je neúspešné prijatie siete, preťaženie zariadenia a oneskorenie projektu. Spoločnosť Zhejiang Deyan Electric Co., Ltd., ktorá sa môže pochváliť profesionálnym elektrotechnickým technickým tímom, môže poskytovať služby výberu napätia v obvode hlavnej jednotky a návrh primárnej schémy na základe projektových výkresov EPC a špecifikácií miestnej siete. Prispôsobenie ODM je podporované na poskytovanie stabilných a spoľahlivých riešení distribúcie energie stredného napätia pre projekty globálnej distribúcie EPC.
