Pevný vnútorný vysokonapäťový vákuový istič

Deyan Electric je profesionálny dodávateľ s bohatými výrobnými skúsenosťami v oblasti priemyselných elektrických spotrebičov. Pevný vnútorný vysokonapäťový vákuový istič určený pre 12kV systémy. Využitím pokročilej technológie prerušenia vákua zaisťuje spoľahlivé prerušenie prúdu, minimálnu údržbu a zvýšenú bezpečnosť. Kompaktný a všestranný, je ideálny pre rozvod energie a ochranu v rôznych priemyselných a úžitkových aplikáciách.

Odoslať dopyt

Popis produktu

Pevný vnútorný vákuový istič je trojfázový vnútorný rozvádzač AC 50Hz, 12KV. Je vhodný na riadenie a ochranu priemyselných podnikov, elektrární, rozvodní a elektrických zariadení a je vhodný na miesta s častými prevádzkami. Ovládací mechanizmus a telo ističa sú integrované. Môže byť navrhnutý ako pevná inštalačná jednotka alebo môže byť vybavený samostatným ovládacím mechanizmom na vytvorenie zásuvkovej jednotky na použitie. Hlavná obvodová časť pevného vnútorného vákuového ističa môže prijať integrovaný spevnený koncový pól, aby sa dosiahla miniaturizácia, vysoká spoľahlivosť a bezúdržbový istič. Môže byť vybavený strednými zásuvkovými rozvádzačmi typu KYN28-12(GZS) a pevný typ možno použiť aj v rozvádzačoch pevného typu XGN.

Parameter produktu ( špecifikácia )

Sériové číslo	Meno		Jednotka	Údaje
1	Menovité napätie		kV	12
2	Maximálne prevádzkové napätie		KV	12
3	Menovitý prúd		A	630 1250	630 1250 1600 2000 2500 3150		1250 1600 2000 2500 3150 4000
4	Menovitý skratový vypínací prúd (menovitý prúd tepelnej stability – RMS)		KA	20/25	31.5		40
5	Menovitý skratový uzatvárací prúd (špičkový)		KA	50/63	80		100
6	Menovitý špičkový výdržný prúd (menovitý prúd dynamickej stability – špičkový)		KA	50/63	80		100
7	4S menovitý skratový prúd		KA	20/25	31.5		20/25
8	Menovitá úroveň izolácie	Odolnosť pracovného napätia (pred a po menovitom prerušení)/1 min. Odolnosť výkonového frekvenčného napätia	KV	Pozemok 42 (prestávka 48)
		Odolné napätie (pred menovitým prerušením a po ňom) / Najvyššie hodnotené impulzné impulzné bleskové napätie		Ground 75 (Break 85)
9	Menovitý čas tepelnej stability		S	4
10	Menovitá prevádzková sekvencia			Samostatné -0,3S - Kombinované -180S - Kombinované
11	Mechanická životnosť		Po druhé	20000
12	Menovitý skratový prúdový počet prerušení		Po druhé	50
13	Menovité uzatváracie napätie operačného mechanizmu (DC)		v	AC, DC 110 220
14	Menovité otváracie napätie operačného mechanizmu (DC)		v	AC, DC 110 220
15	Kontaktná medzera		mm	11±1
16	Nadmerný zdvih (dĺžka stlačenia kontaktnej pružiny)		mm	3,5 ± 0,5
17	Trojfázový čas zatvárania a otvárania		pani	≤2
18	Čas odskoku kontaktu počas zatvárania		pani	≤2
19	Priemerná rýchlosť jazdy		m/s	0,9 až 1,2
	Priemerná rýchlosť zatvárania		m/s	0,5 až 0,8
20	Otváracia doba	Pri maximálnom prevádzkovom napätí	S	≤0,05
21		Pri minimálnom prevádzkovom napätí		≤0,08
22	Čas uzávierky		S	0.1
23	Odpor hlavného obvodu každej fázy		μΩ	630 ≤ 50		1250 ≤ 45
24	Povolená kumulatívna hrúbka opotrebovania pre pohyblivé a stacionárne kontakty		mm	3

Vlastnosti a aplikácia produktu

Pokročilé prerušenie vákua

Pevný a kompaktný dizajn

Vysoká bezpečnosť a spoľahlivosť

Pružinový operačný mechanizmus

Všestranný rozsah aplikácií

◇ Kompaktné sekundárne rozvodne

◇ Malé priemyselné a banské podniky

◇ Veterné elektrárne

◇ Hotely, nákupné centrá, kancelárske budovy, obchodné centrá atď.

◇ C- Jednotka spínača zaťaženia

◇ Jednotka pripojenia kábla D-Direct

◇ De-Priama káblová spojovacia jednotka s uzemňovacím spínačom

◇ F- Kombinovaná jednotka vypínača a poistky záťaže

◇ V- Jednotka vákuového ističa

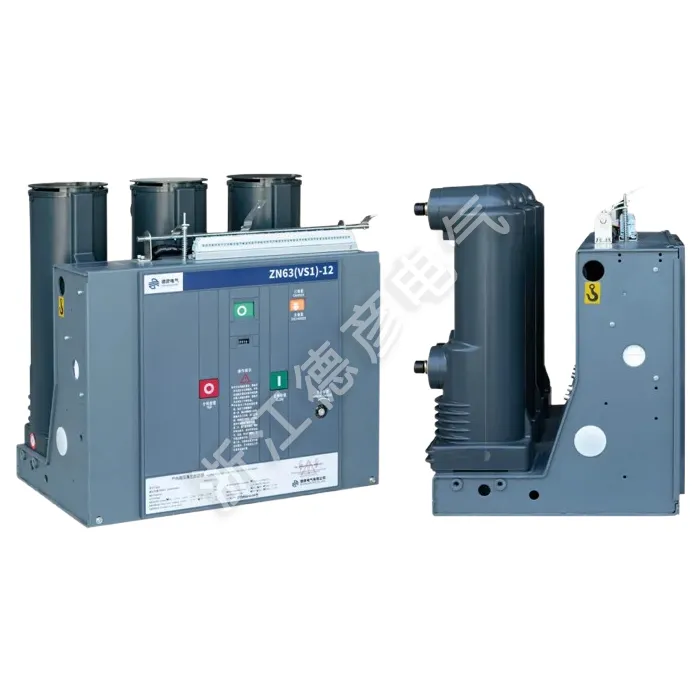

Fixed Indoor High-Voltage Vacuum Circuit Breaker
