Okruhová hlavná jednotka alebo skriňová rozvodňa: Čo potrebuje váš projekt?

V projektoch distribúcie 10-35 kV sa v rovnakom preskúmaní návrhu často spomínajú hlavná kruhová jednotka (RMU) a rozvodňa skriňového typu. Pretože sú oba kompaktné a oba sú vyrobené vo výrobe, niekedy sa s nimi zaobchádza ako s konkurenčnými možnosťami. nie sú. Rozhodnutie spočíva v jednej otázke týkajúcej sa uzla, ktorý plánujete: potrebuje tento bod znížiť napätie a distribuovať nízkonapäťovú energiu, alebo je potrebné iba prepnúť, rozdeliť a pripojiť vedenia?Zhejiang Deyan Electric Co., Ltd. (DEYAN ELECTRIC), ktorá oba produktové rady vyrába, stanovuje praktickú hranicu nižšie.

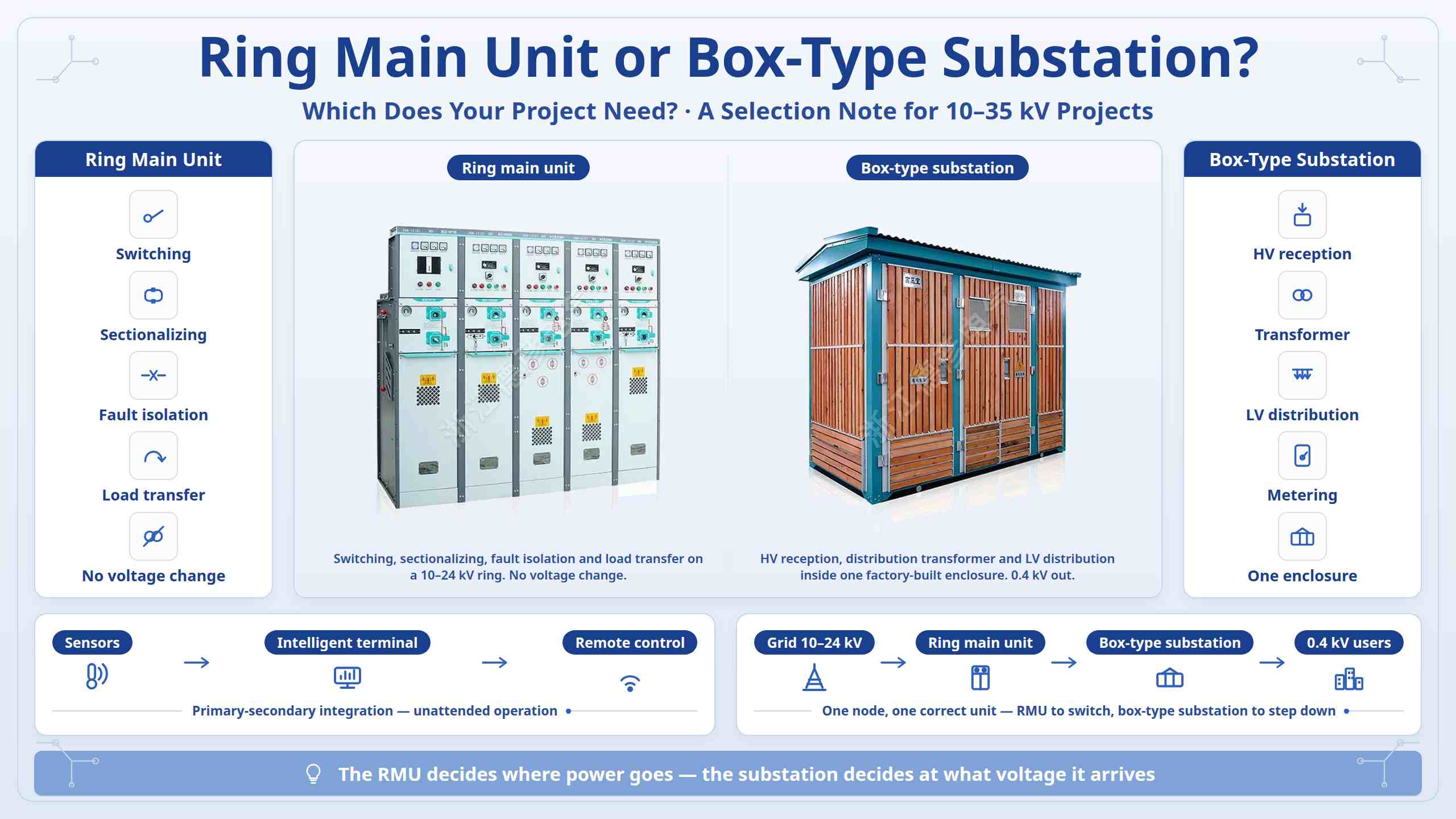

I. Dve rôzne zamestnania

Kruhová hlavná jednotka je kovovo uzavretý rozvádzač používaný v kruhových sieťach stredného napätia 10-24 kV. Jeho vnútornými komponentmi sú odpínače záťaže, uzemňovače a poistky. Vykonáva spínanie, delenie liniek, izoláciu porúch a prenos záťaže, takže porucha na jednej káblovej sekcii môže byť prerušená bez prerušenia napájania zvyšku okruhu. Nezmení napätie.

Skriňová rozvodňa integruje vysokonapäťový príjem energie, distribučný transformátor a nízkonapäťovú distribúciu energie – spolu s meraním a krytom – do jednej úplne uzavretej, pohyblivej oceľovej konštrukcie. Je prefabrikovaný vo výrobe, dodáva sa ako celok a jeho výstupom je nízkonapäťový výkon pre koncových užívateľov.

V jednom riadku: RMU rozhoduje o tom, kam pôjde energia; skriňová rozvodňa rozhoduje, pri akom napätí prichádza a ako je distribuované.

II. Priradenie modelu k vášmu scenáru

Mestská rekonštrukcia káblov s duálnym napájaním kruhovým napájaním a bez miestnych znížených požiadaviek na RMU. Záťažové body vyžadujúce výstupný výkon 0,4 kV – obytné štvrte, dielne, komerčné zóny, nabíjacie stanice – vyžadujú rozvodňu skriňového typu. Vonkajšie, úzke, vlhké alebo prašné miesta uprednostňujú plynom izolovaný RMU, ktorého utesnená nádrž odoláva kondenzácii, prachu a soľnej hmle s oveľa menšou kontrolou. Fotovoltaické projekty, akumulačné a nabíjacie projekty využívajú oboje: zvyšovacie boxové rozvodne a skrine pripojené k sieti zvládajú konverziu a pripojenie k sieti, zatiaľ čo plynom izolované RMU zvládajú zber a prepínanie v rámci kontrolovanej stopy.

III. Vo väčšine projektov spolupracujú

V mnohých rozvodniach skriňového typu sú vysokonapäťové vstupné a výstupné jednotky samotné kruhové hlavné jednotky s vypínačmi záťaže. RMU je spínací komponent; rozvodňa je kryt, ktorý okolo nej pridáva transformáciu a distribúciu nízkeho napätia. Hranica je preto skôr praktická ako konkurenčná – ak uzol iba prepína a delí sa na časti, špecifikujte RMU; ak musí tiež odstúpiť a distribuovať, špecifikujte rozvodňu skriňového typu; a ak táto stanica tvorí aj časť kruhovej siete, sú tieto dve špecifikované spoločne. Aktuálnym hlavným smerom oboch je primárno-sekundárna integrácia: snímače a monitorovacie jednotky vo vnútri skrine, zladené s externým inteligentným distribučným terminálom, umožňujúcim nahrávanie údajov v reálnom čase, automatické lokalizovanie a izoláciu porúch, diaľkové ovládanie spínania a bezobslužnú prevádzku.

IV. Čo je potrebné overiť pred potvrdením modelu

Najprv zistite, či je sieť radiálna alebo kruhový s dvojitým výkonom – to samo určuje, či je potrebná RMU. Potom overte menovité napätie (10/24/35 kV), menovitý prúd a skratový vypínací prúd s koordinovanými nastaveniami ochrany; podmienky na mieste vrátane priestoru, vlhkosti, prachu, soľnej hmly a stupňa ochrany, v prípade potreby s vybavením odolným proti výbuchu podľa GB 50058; a požiadavky na zaťaženie, ako je kapacita transformátora, výstupné obvody a možné premiestnenie. Zvážte prvé náklady v porovnaní s nákladmi počas životného cyklu: vzduchom izolované zariadenia sú vhodné pre suché vnútorné priestory so špecializovaným personálom údržby, zatiaľ čo plynom izolované zariadenia stoja viac vopred, ale znižujú údržbu na vonkajších alebo ťažko kontrolovateľných miestach.
