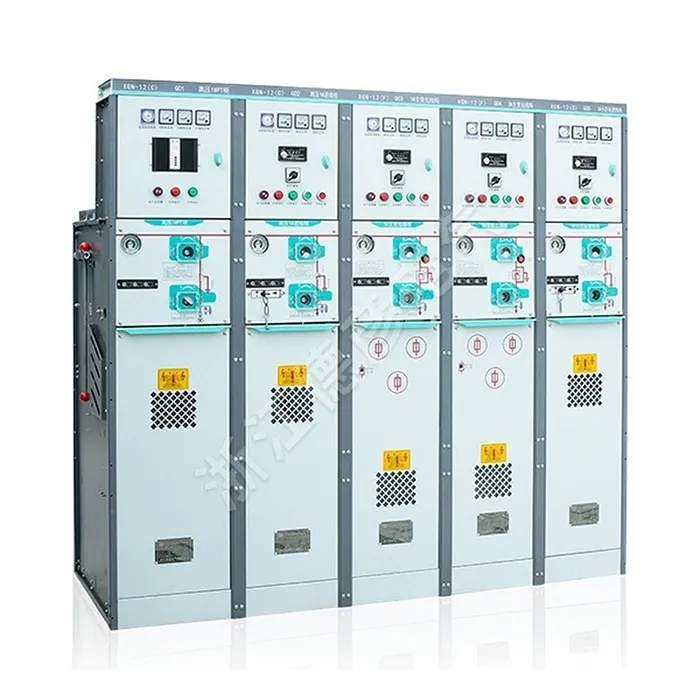

Kovová plynom izolovaná kruhová rozvodná jednotka

Deyan Electric je profesionálny dodávateľ priemyselných elektrických zariadení s integrovaným výskumom a vývojom, výrobou a servisom. Kovová plynom izolovaná kruhová rozvodná jednotka je kompaktný, pevný typ, kovovo uzavretý rozvádzač využívajúci plyn SF6 pre vynikajúcu izoláciu a zhášanie oblúka. Mentálne uzavretá plynom izolovaná kruhová rozvodňa je určená na spoľahlivú distribúciu energie v sekundárnych sieťach 10-12kV. Jeho uzavretý, bezúdržbový dizajn zaisťuje bezpečnosť a stabilitu, vďaka čomu je ideálny pre mestské siete, priemyselné oblasti a iné priestorovo nenáročné aplikácie vyžadujúce vysoký výkon a odolnosť voči životnému prostrediu.

Odoslať dopyt

Popis produktu

Kovová plynom izolovaná kruhová rozvodňa je plynom izolovaný, kovovo uzavretý rozvádzač SF6 so spoločnou prípojnicou. Mentálne uzavretá plynom izolovaná kruhová rozvodná jednotka môže byť nakonfigurovaná s modulmi vrátane jednotiek spínačov záťaže, kombinačných jednotiek záťažových spínačov a poistiek, jednotiek vákuových ističov a jednotiek napájania prípojníc. Využíva sériu pokročilých technológií a materiálov a poskytuje vynikajúci elektrický a mechanický výkon s minimálnym vplyvom na životné prostredie a klímu. Kompaktná veľkosť. Plynom izolovaná kruhová hlavná jednotka v duševnom priestore ponúka jednoduchú inštaláciu, pohodlnú obsluhu, bezúdržbovú prevádzku a flexibilné možnosti konfigurácie. Jeho jasný a intuitívny dizajn zaisťuje jednoduché a priame ovládanie. Vďaka vysokej kapacite napájacieho vedenia je možné použiť rôzne elektroinštalačné systémy.

Parameter produktu ( špecifikácia )

Projekt		Modul C	Modul F	Modul V		Modul CB
		Spínač záťaže	Kombinované elektrické zariadenia	Vákuový spínač	Spínač izolácie/uzemnenia	Vákuový istič	Spínač izolácie/uzemnenia
Menovité napätie	KV	12	12	12	12	12	12
Menovitá frekvencia	Hz	50	50	50	50	50	50
Odolné napätie výkonovej frekvencie (fáza-fáza/fáza-zem)	kV	42/48	42/48	42/48	42/48	42/48	42/48
Bleskové impulzné napätie	KV	75/85	75/85	75/85	75/85	75/85	75/85
Menovitý prúd	A	630	záznam	630		1250/630
Menovitý vypínací prúd v uzavretej slučke	A	630
Menovitý nabíjací a vypínací prúd kábla	A	135/135
Menovitý skratový uzatvárací prúd (špičkový)		50	80
Menovitý špičkový výdržný prúd	kA	50
Menovitý krátkodobý výdržný prúd	kA/3s	20
Menovitý skratový vypínací prúd	kA		31..5	20
Menovitý prenosový prúd	A		1750
Maximálny prúd pre poistku	A		125
Slučkový odpor	Ω	≤ 300	≤ 600
Mechanická životnosť	druhý	5000	3000	5000	2000	5000	5000

Vlastnosti a aplikácia produktu

Pokročilá izolácia plynu

Plne uzavretý kryt

Kompaktný a priestorovo úsporný

Vylepšená bezpečnosť

Predĺžená životnosť a spoľahlivosť

Aplikačné stránky

◇ Kompaktné sekundárne rozvodne

◇ Malé priemyselné a banské podniky

◇ Veterné elektrárne

◇ Hotely, nákupné centrá, kancelárske budovy, obchodné centrá atď.

◇ C- Jednotka spínača zaťaženia

◇ Jednotka pripojenia kábla D-Direct

◇ De-Priama káblová spojovacia jednotka s uzemňovacím spínačom

◇ F- Kombinovaná jednotka vypínača a poistky záťaže

◇ V- Jednotka vákuového ističa

Metal-Enclosed Gas-Insulated Ring Main Unit
