Rozvádzač kruhovej hlavnej jednotky

Deyan Electric je profesionálny dodávateľ priemyselných elektrických zariadení s integrovaným výskumom a vývojom, výrobou a servisom. Rozvádzač kruhovej hlavnej jednotky je kompaktná, uzavretá sekundárna distribučná jednotka pre siete vysokého napätia. Zaisťuje spoľahlivé napájanie tým, že umožňuje efektívne spínanie záťaže a izoláciu porúch v konfigurácii „kruhu“, čím sa minimalizujú výpadky. Medzi jeho kľúčové vlastnosti patrí modulárny dizajn, SF6 alebo vákuová izolácia a zvýšená bezpečnosť pre mestské a priemyselné aplikácie.

Odoslať dopyt

Popis produktu

Úvod do rozvádzača hlavnej jednotky Ring ponúka 10 štandardných možností konfigurácie, ktoré spĺňajú aplikačné požiadavky väčšiny 36–40,5 kV distribučných sietí. Ako kompaktný rozvádzač umožňuje XGN-40.5 prakticky akúkoľvek kombináciu vybraných funkčných jednotiek.

Rozvádzač kruhovej hlavnej jednotky obsahuje rozhrania a používateľské rozhrania, ktoré poskytujú kompletné spínacie riešenie pre sekundárne distribučné siete 36–40,5 kV.

Jeho plynová komora z nehrdzavejúcej ocele je naplnená plynom SF6, úplne utesňuje všetky živé časti a spínače pred vonkajším prostredím. Tento plne utesnený systém chráni vnútorné spínače a všetky živé časti pred vonkajšími zmenami prostredia, zaisťuje vysokú spoľahlivosť, bezpečnosť personálu a prakticky bezúdržbovú prevádzku.

Parameter produktu ( špecifikácia )

● Hlavné technické parametre vákuového rozvádzača

Meno	Jednotka	číselná hodnota
Menovité napätie	kV	40.5
Menovitý prúd	A	1250 1600 2000
Menovitá frekvencia	Hz	50
Menovitý krátkodobý výdržný prúd	KA	20 25 31.5
Menovitý špičkový výdržný prúd	KA	50 63 80
Odolné napätie menovitého výkonu	KV	95/1 min
Menovité výdržné napätie bleskového impulzu	KV	185
Menovité trvanie skratu	S	4
Hodnotenie ochrany		IP3X

● Kľúčové technické parametre vákuového ističa

Meno	Jednotka	číselná hodnota
Menovité napätie	KV	40.5
Menovitá frekvencia	HZ	50
Odolné napätie menovitého výkonu	KV	95/1 min
Menovité výdržné napätie bleskového impulzu	KV	185
Menovitý prúd	A	1250 1600 2000
Menovitý krátkodobý výdržný prúd	KA	20 25 31.5
Rated Short-Time Breaking Current	KA	20 25 31.5
Menovitý špičkový výdržný prúd	KA	50 63 80
Menovité trvanie skratu	pani	4
Otváracia doba	pani	30 ≤ t ≤ 60
Čas uzávierky	s	50 ≤ t≤ 100
Menovité cykly skratového vypínacieho prúdu	Po druhé	20
Mechanická životnosť	Po druhé	10000
Hodnotenie ochrany		IP43

Vlastnosti a aplikácia produktu

Maximálna bezpečnosť a ochrana personálu

Bezkonkurenčná spoľahlivosť a odolnosť voči životnému prostrediu

Kompaktný a priestorovo úsporný dizajn

Prevádzková flexibilita a zabezpečenie do budúcnosti

Aplikačné stránky

◇ Kompaktné sekundárne rozvodne

◇ Malé priemyselné a banské podniky

◇ Veterné elektrárne

◇ Hotely, nákupné centrá, kancelárske budovy, obchodné centrá atď.

◇ C- Jednotka spínača zaťaženia

◇ D- Jednotka priameho pripojenia kábla

◇ De-Priama káblová spojovacia jednotka s uzemňovacím spínačom

◇ F- Kombinovaná jednotka vypínača a poistky záťaže

◇ V- Jednotka vákuového ističa

Výrobné detaily

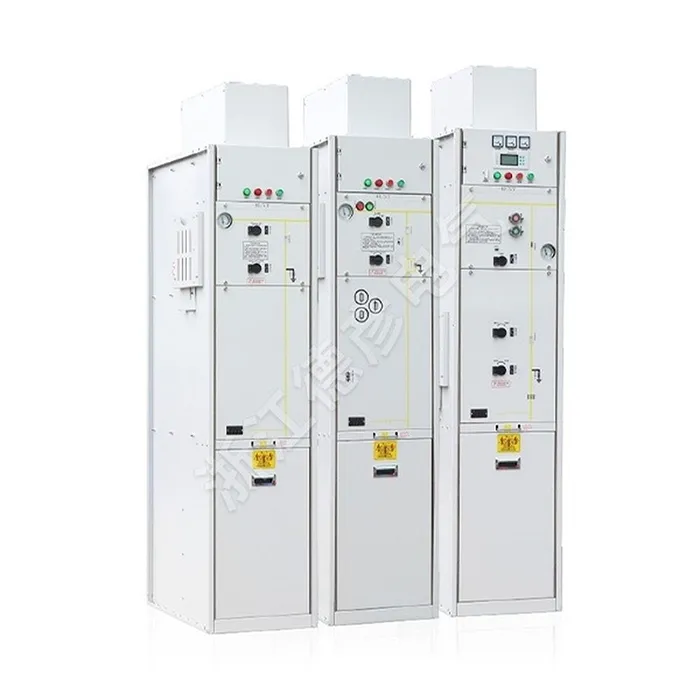

Ring Main Unit Switchgear
