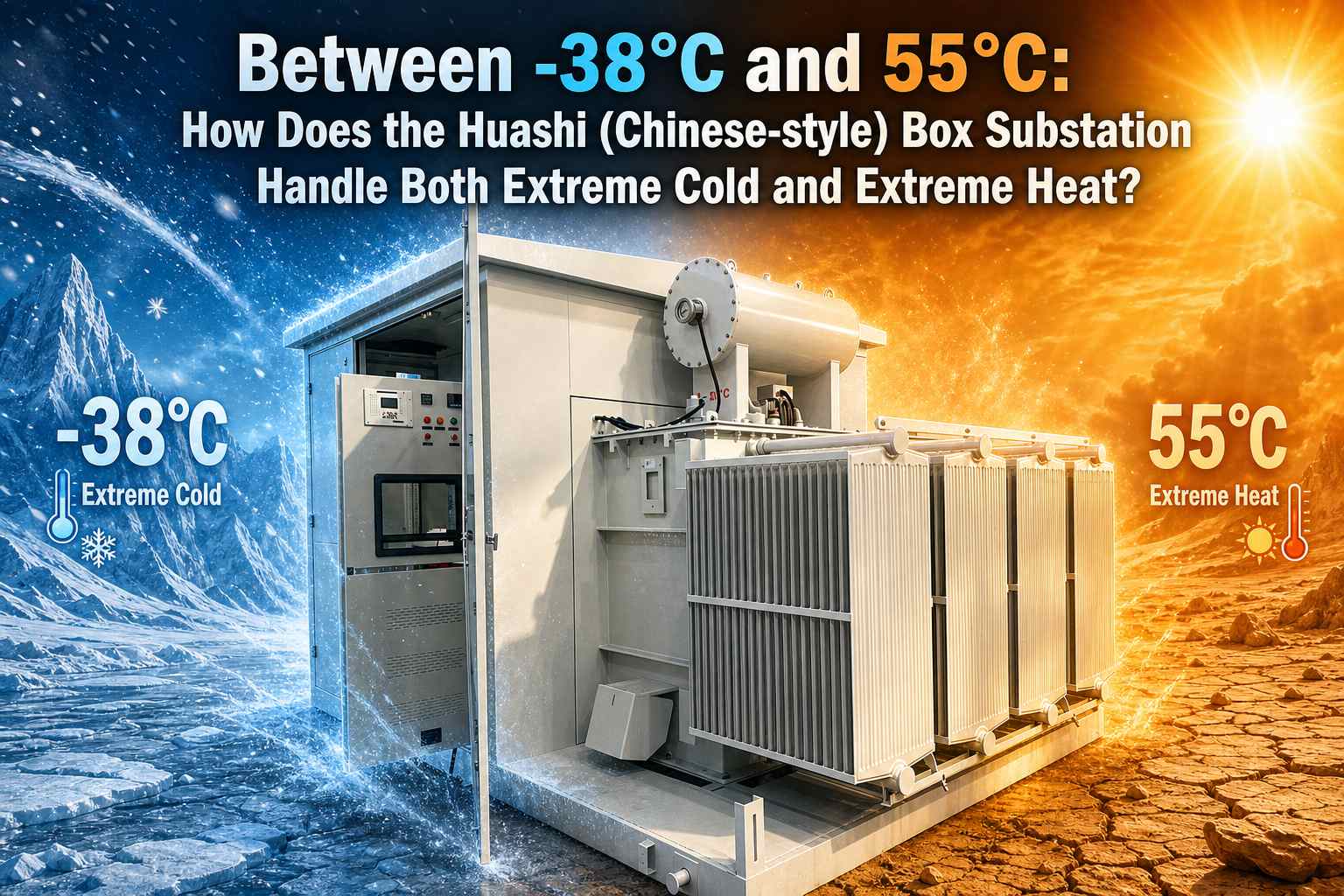

Medzi -38 °C a 55 °C: Ako funguje rozvodňa Huashi (v čínskom štýle)

V zámorských lokalitách nových energetických projektov, ako sú stredoázijské gobi, ruský Ďaleký východ a africké púšte, zariadenia čelia počas celého roka obrovským teplotným rozdielom: zimné teploty klesajú na -38 °C, zatiaľ čo letné povrchové teploty stúpajú na 55 °C. Za takýchto podmienok sú konvenčné skriňové rozvodne vysoko náchylné na poruchy vrátane nízkoteplotného tuhnutia oleja, zaseknutia spínacieho mechanizmu, vypnutia pri vysokoteplotnom preťažení a zrýchleného starnutia izolácie – čo priamo ovplyvňuje nepretržitú výrobu energie vo fotovoltaických a veterných elektrárňach.Zhejiang Deyan Electric Co., Ltd.optimalizovala a zmodernizovala svoju skriňovú rozvodňu v čínskom štýle pre komplexné zámorské prevádzkové podmienky, čím dosiahla stabilnú a nepretržitú prevádzku v širokom rozsahu teplôt od -38 °C do 55 °C a poskytla spoľahlivé prefabrikované riešenia distribúcie energie pre globálnych dodávateľov EPC a nových zákazníkov energetických staníc.

Čo odlišuje skriňovú rozvodňu v čínskom štýle od tradičných skriňových rozvodní v európskom štýle, je jej hlavná vlastnosť: telo transformátora je namontované zvonka, s chladičmi priamo vystavenými vzduchu, pričom sa spolieha na prirodzené vetranie na odvádzanie tepla. To mu dáva vo svojej podstate vynikajúci potenciál odvádzania tepla, čo je základná výhoda pre prispôsobenie sa scenárom s vysokou teplotou. Na základe tohto štrukturálneho základu spoločnosť Deyan Electric vykonala špecializované prispôsobené návrhy zamerané na dva hlavné bolestivé body extrémneho chladu a extrémneho tepla, čím naraz vyriešila problémy s prevádzkou zariadenia spôsobené obrovskými teplotnými rozdielmi.

Prevádzkové podmienky pri vysokej teplote 55 °C: Zlepšený odvod tepla, žiadne vypnutie pri vysokej teplote

V projektoch blízkovýchodných a afrických púští môžu teploty okolia dosiahnuť až 55 °C. Slnečné žiarenie v kombinácii s výrobou tepla z transformátora robí konvenčné skriňové rozvodne vysoko náchylné na ochranu proti prehriatiu a zníženú prevádzku. Krabicová rozvodňa v čínskom štýle Deyan využíva externe namontovanú konštrukciu chladiča otvoreného typu, ktorá plne využíva prirodzené chladenie konvekciou a znižuje závislosť od zraniteľných komponentov, ako sú ventilátory.

Plášť krytu používa oceľovú dosku odolnú voči UV žiareniu a potiahnutú fluorokarbónom, ktorá odoláva intenzívnemu slnečnému žiareniu a znižuje vnútorné hromadenie tepla. Vysokonapäťové a nízkonapäťové oddelenia sú vybavené inteligentným teplotne riadeným výfukovým systémom, ktorý automaticky aktivuje nútenú ventiláciu, keď teploty dosiahnu nastavenú prahovú hodnotu, v kombinácii s prachovými filtračnými sitami na vyváženie rozptylu tepla a prevencie piesku. Všetky vnútorné komponenty sú vysokoteplotné diely priemyselnej kvality a izolačné materiály majú vyhradenú dostatočnú rezervu na zvýšenie teploty, udržiavajú stabilný výkon menovitého výkonu pri 55 °C a zabraňujú odstávkam stanice spôsobeným prehriatím rozvodne.

Extrémne chladné -38°C Prevádzkové podmienky: Nemrznúca zmes pri nízkej teplote, zaisťuje spoľahlivé spustenie

Keď okolitá teplota klesne na -38 °C, viskozita konvenčného transformátorového oleja prudko stúpne a môže dokonca vyzrážať vosk. Tesnenia spínačov sa pri nízkych teplotách stávajú krehkými a na ovládacích skriniach dochádza ku kondenzácii a zamŕzaniu, čo znemožňuje zatvorenie zariadenia.

Pre projekty s vysokým chladom si Deyan vyberá naftenický transformátorový olej s nízkym bodom tuhnutia, ktorý si zachováva dobrú tekutosť pri nízkych teplotách. Vysokonapäťové a nízkonapäťové oddelenie skriňovej rozvodne je vybavené integrovaným inteligentným modulom vykurovania + antikondenzačného odvlhčovania, ktorý automaticky aktivuje vykurovanie pri poklese teplôt pod nastavenú hodnotu, pričom udržiava prevádzkovú teplotu riadiacich a ochranných obvodov.

Tesnenie krytu používa tesniace pásy zo silikónovej gumy odolné voči nízkej teplote, aby sa zabránilo vytvrdzovaniu a praskaniu pri nízkej teplote a aby sa zabránilo vniknutiu vlhkosti, ľadu a snehu. Škrupinová konštrukcia prešla verifikáciou nárazu pri nízkych teplotách, bez rizika krehkého lomu v extrémne chladnom prostredí, zaisťuje hladké uvedenie do prevádzky pri -38 °C a prispôsobuje sa projektom veternej energie a fotovoltaiky v Strednej Ázii a na Sibíri.

Adaptácia podľa viacerých scenárov, splnenie štandardov zámorských projektov

Elektrická krabicová rozvodňa Zhejiang Deyan v čínskom štýle integruje vysokonapäťové oddelenie, nízkonapäťové oddelenie a externe namontovaný olejový transformátor. Vyznačuje sa kompaktnou štruktúrou a menším pôdorysom, čo uľahčuje zdvíhanie na mieste a rýchlu inštaláciu.

Podporuje bežné napäťové úrovne 10 kV/35 kV a môže byť prispôsobený pre zámorské projekty vrátane fotovoltaických stupňov, veternej energie a distribúcie ťažobnej energie. Môže byť vyrobený podľa medzinárodných noriem IEC a je dodávaný s CE, RoHS a ďalšími súvisiacimi certifikáciami, ktoré spĺňajú požiadavky na zhodu zahraničných vlastníkov a dodávateľov EPC.

Okrem širokého teplotného dizajnu je kryt k dispozícii s krytím IP54/IP55 a podporuje prispôsobenie proti piesočnej búrke a korózii soľným postrekom, čím sa prispôsobí kompozitným drsným prostrediam, ako sú náhorné plošiny, piesočné búrky a pobrežné oblasti. Kompletná jednotka obsahuje komplexné mechanické blokovanie, zvodiče prepätia, odľahčenie tlaku a konfigurácie ochrany proti plynu s pohodlnou obsluhou a údržbou. Údržba jedného bloku neovplyvňuje prevádzku ostatných blokov, čo výrazne znižuje náklady na prevádzku a prevádzku stanice.

 Záver

Od extrémne studených snehových polí s teplotou -38 °C až po spálené púšte s teplotou 55 °C, extrémne teplotné rozdiely už nie sú prekážkou pre nové projekty v zámorí. Krabicová rozvodňa v čínskom štýle Zhejiang Deyan Electric, ktorá sa spolieha na svoj jedinečný konštrukčný dizajn a technológiu prispôsobenia širokého teplotného rozsahu, dosahuje stabilnú prevádzku v prostredí s vysokou aj nízkou teplotou a poskytuje cenovo výhodné riešenia prefabrikovaných rozvodní pre globálnu distribúciu energie a nové energetické projekty.

Ak hľadáte krabicovú rozvodňu v čínskom štýle schopnú prispôsobiť sa extrémnym klimatickým podmienkam, môžete kontaktovať spoločnosť Zhejiang Deyan Electric pre technické riešenia projektu a cenové ponuky.
