Synchrónny invertor s permanentným magnetom

Deyan Electric je profesionálny dodávateľ priemyselných elektrických zariadení s integrovaným výskumom a vývojom, výrobou a servisom, ktorý sa vyznačuje dobrou cenovou výhodou a širokým pokrytím na európskych a amerických trhoch. Jeho synchrónny invertor s permanentným magnetom LNC860E má pokročilé vektorové ovládanie a stabilnú kvalitu. Vhodné pre hromadný nákup, slúži špičkovým scenárom, ako sú CNC centrá, a poskytuje presnú a spoľahlivú reguláciu otáčok motora.

Odoslať dopyt

Popis produktu

Synchrónne invertory s permanentným magnetom série LNC860E sú univerzálne vysokovýkonné vektorové frekvenčné meniče, ktoré sa používajú hlavne na riadenie a nastavenie rýchlosti a krútiaceho momentu trojfázových synchrónnych motorov na striedavý prúd. Používa 32-bitový DSP čip a má zabudované základné riadiace algoritmy, ako je vektorové riadenie s uzavretou slučkou, vektorové riadenie s otvorenou slučkou a riadenie krútiaceho momentu, čo umožňuje riadenie pohonu synchrónnych motorov s permanentnými magnetmi s vyšším výkonom a vyššou presnosťou. Poskytuje vysoký krútiaci moment pri nízkych otáčkach, má dobré dynamické vlastnosti, extrémne silné preťaženie a podporuje rôzne PG karty. Zatiaľ čo zlepšuje spoľahlivosť produktu a prispôsobivosť voči životnému prostrediu, posilňuje aj dizajn pre zákaznícku použiteľnosť a priemyselnú špecializáciu. Vďaka optimalizovanejším funkciám, flexibilnejším aplikáciám a stabilnejšiemu výkonu môže byť široko používaný v stredne až vysokovýkonných aplikačných scenároch, ako sú vstrekovacie stroje, vzduchové kompresory, servosystémy so stredným až vysokým výkonom, CNC obrábacie centrá, zdvíhacie zariadenia a textilné zariadenia. Tento synchrónny invertor s permanentným magnetom sa štandardne dodáva s komunikačnou funkciou 485 a výkon 22 kW a nižší je štandardne dodávaný s brzdovou jednotkou. Rozsah výkonu: 0,75kW~400kW-380V.

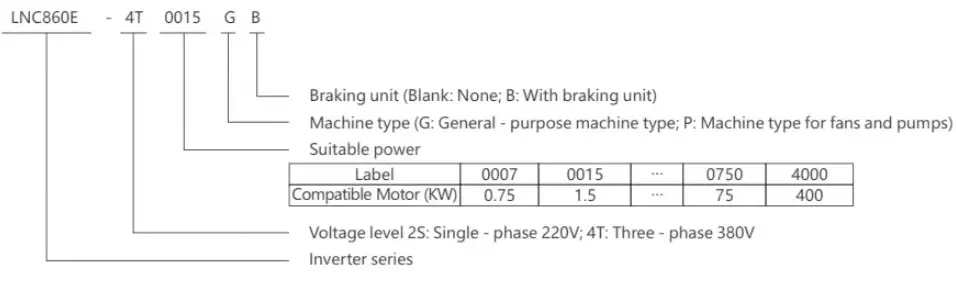

Význam modelu

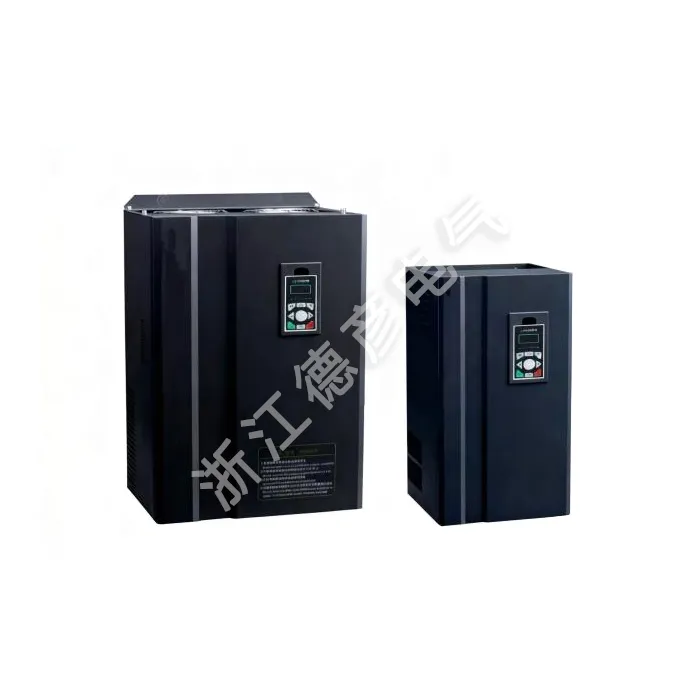

LNC860E Permanent Magnet Synchronous Inverter

Vlastnosti produktu

▲Vektorové riadenie s otvorenou slučkou a uzavretou slučkou pre synchrónne motory s permanentným magnetom Podporuje rôzne snímače: ABZ inkrementálny, UVW inkrementálny a resolver
▲ Široký napäťový vstup, automatická regulácia výstupného napätia (AVR), nepretržitá prevádzka pri krátkodobom výpadku napájania, so silnejšou prispôsobivosťou
▲Podporuje rôzne spôsoby nastavenia frekvencie: digitálne nastavenie, nastavenie analógového množstva, nastavenie PID, nastavenie komunikácie RS485
▲ Hladký štart a stabilná prevádzka s funkciou sledovania rýchlosti
▲ Môže zdieľať zbernicu DC, aby sa ušetrila energia
▲ Nízka hlučnosť a silná odolnosť proti rušeniu
▲Silná kapacita preťaženia, 150 % menovitého krútiaceho momentu môže fungovať 60 sekúnd
▲Vstavaný pokročilý PID algoritmus s rýchlou odozvou, silnou prispôsobivosťou a jednoduchým ladením
▲16 - krokové ovládanie rýchlosti, jednoduché PLC na dosiahnutie multifunkčného logického riadenia, ako je časovanie, konštantná rýchlosť a smerové ovládanie
▲Viaceré ochranné funkcie: prepätie, nadprúd, preťaženie, prehriatie atď
▲Podporuje zobrazenie a ovládanie LCD panela v čínštine a angličtine Podporuje komunikáciu Profibus - DP a MODBUS
▲ Konštrukčne využíva nezávislý dizajn vzduchového potrubia, ventilátor je možné voľne rozobrať s dobrým výkonom odvádzania tepla

Pokyny na štítku

MODEL:	LNC860E-4T0040GB/4T0055PB
POWER:	4KW9A/5,5K
VSTUP:	3PH AC380V 50HZ/60HZ
VÝSTUP:	3PH AC0V-380V 0HZ-400HZ
S.N:	Čiarový kód

Technické špecifikácie

Položka		Špecifikácia
Riadiace charakteristiky	Výstupná frekvencia	0-500 Hz
	Nosná frekvencia	0,8 kHz ~ 12 kHz. Nosnú frekvenciu možno automaticky upraviť podľa charakteristík zaťaženia
	Rozlíšenie výstupnej frekvencie	0,01 Hz
	Režim ovládania	Vektorové riadenie s otvorenou slučkou (SVC) V/F riadenie Vektorové riadenie s uzavretou slučkou (FVC)
	Charakteristiky krútiaceho momentu	S kompenzáciou krútiaceho momentu a kompenzáciou sklzu môže počiatočný krútiaci moment dosiahnuť 150% pri 0,25 Hz (SVC)
	Presnosť riadenia krútiaceho momentu	±5 % (FVC)
	Akčné kritérium na predchádzanie prekážkam	Nastaviť ako percento menovitého prúdu v rozsahu od 20 % do 250 %
	Rozsah regulácie rýchlosti	1:100 (SVC) 1:1000 (FVC)
	Presnosť stabilizácie rýchlosti	±0,5 % (SVC) ±0,02 % (FVC)
	Kapacita preťaženia	150 % menovitého výstupného prúdu počas jednej minúty
	V/F krivka	Štyri režimy: lineárny; viacbodové úplné oddelenie U / f; neúplné oddelenie U / f
	Krivka zrýchlenia a spomalenia	Režimy zrýchlenia a spomalenia s lineárnou alebo S krivkou; štyri časy zrýchlenia a spomalenia; časový rozsah zrýchlenia a spomalenia 0,1 až 6500,0 s
	DC brzdenie	Jednosmerná brzdná frekvencia.0.00Hz～maximálna frekvencia.Čas brzdenia:0.0s~36.0s, hodnota brzdného akčného prúdu:0.0%～100.0%
	Jog ovládanie	Frekvenčný rozsah krokovania: 0,00 Hz～maximálna frekvencia, čas zrýchlenia a spomalenia krokovania 0,1s～6500,0s
	Jednoduché PLC, viacstupňová rýchlostná prevádzka	Pomocou zabudovaného PLC alebo riadiacich terminálov je možné dosiahnuť až 16-stupňovú rýchlosť prevádzky
	Vstavaný PID	Môže ľahko realizovať riadiaci systém s uzavretou slučkou riadenia procesov
	Automatická regulácia napätia (AVR)	Keď sa sieťové napätie zmení, môže automaticky udržiavať konštantné výstupné napätie
	Funkcia rýchleho obmedzenia prúdu	V maximálnej miere minimalizujte nadprúdové poruchy a chráňte normálnu prevádzku frekvenčného meniča
Prevádzkové vlastnosti	Prevádzkový príkazový kanál	Tri kanály: dané ovládacím panelom, dané ovládacími terminálmi, dané sériovým komunikačným portom. Dá sa prepínať rôznymi spôsobmi
	Zdroj frekvencie	Desať frekvenčných zdrojov: dané gombíkom na paneli, dané ovládacím panelom, dané analógovým napätím, dané analógovým prúdom, dané komunikáciou RS485, ktoré je možné prepínať rôznymi spôsobmi
	Pomocný frekvenčný zdroj	Desať pomocných frekvenčných zdrojov. Môže flexibilne dosiahnuť jemné doladenie pomocnej frekvencie a frekvenčnú syntézu
	nput terminály	Šesť digitálnych vstupných svoriek, z ktorých jeden môže byť použitý ako vysokorýchlostný impulzný vstup. Dva analógové vstupné kanály, Al1:vstupný rozsah0~+10V,Al2:vstupný rozsah0~+10V/0-20mA
	Výstupné svorky	Jeden vysokorýchlostný impulzný výstupný terminál, schopný vydávať štvorcový signál od OkHz ~ 50 kHz, ktorý dokáže realizovať výstup fyzikálnych veličín, ako je nastavená frekvencia a výstupná frekvencia. Môže byť zvolený ako typ s otvoreným odtokom Jeden digitálny výstupný terminál Jeden reléový výstupný terminál Dva analógové výstupné terminály: OV~10V/0-20mA, ktoré môžu indikovať výstup výstupných signálov frekvencie/príkaz prúdu/napätia/frekvencie výkonu
Ovládanie displeja a klávesnice	LED displej	Je vybavený 8 funkčnými klávesmi, 5-miestnymi 7-segmentovými LED a 5 stavovými LED indikátormi, ktoré umožňujú otáčanie dopredu, spätné otáčanie, resetovanie, zastavenie, krokovanie, ako aj nastavenie parametrov a zobrazenie.
Ovládanie displeja a klávesnice	Ochranná funkcia	Detekcia skratu motora pri zapnutí, ochrana pred stratou fázy na vstupe a výstupe, ochrana proti nadmernému prúdu, ochrana proti prepätiu, ochrana proti podpätiu, ochrana proti preťaženiu pri prehriatí atď.
Životné prostredie	Miesto aplikácie	Vo vnútri, nie priamo vystavené slnečnému žiareniu, bez prachu, korozívnych plynov, horľavých plynov, olejovej hmly, vodnej pary, kvapkajúcej vody alebo soli atď.
	Nadmorská výška	Menej ako 1000 m
	Okolitá vlhkosť	-10℃~+40℃ (Keď je okolitá teplota medzi 40℃~50℃, vyžaduje sa zníženie výkonu)
	Vlhkosť	Menej ako 95% RH, bez kondenzácie vodných kvapiek
	Vibrácie	Menej ako 5,9 m/s² (0,6 g)
	Skladovacia teplota	-20 ℃ ~ + 60 ℃

LNC860E Permanent Magnet Synchronous Inverter
