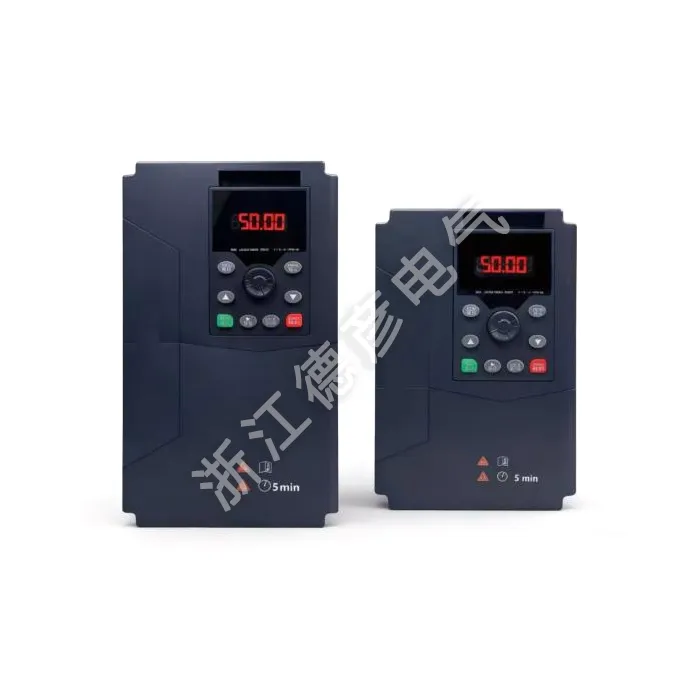

Invertor pre stroj na ťahanie drôtu

Deyan Electric je profesionálny dodávateľ priemyselných elektrických zariadení, ktorý poskytuje spoľahlivé riešenia a dobrú cenovú výhodu pokrývajúci európsky a americký trh. Jeho invertor LNC860L pre stroj na ťahanie drôtu má pokročilé ovládanie napätia a stabilnú kvalitu. Vhodné pre hromadný nákup, hodí sa pre drôtový a káblový priemysel a zabezpečuje stabilnú prevádzku.

Odoslať dopyt

Popis produktu

Séria frekvenčných meničov LNC860L určených pre stroje na ťahanie drôtu má nielen všetky vysokovýkonné vlastnosti frekvenčných meničov 8605 vektorových, ale môže dosiahnuť aj riadenie napätia v uzavretej slučke a riadenie napätia v otvorenej slučke, čím spĺňa rôzne požiadavky na navíjanie a odvíjanie. Má zabudovaný matematický model pre riadenie ťahového vinutia a podpery automatický výpočet priemeru kotúča. Môže byť široko používaný v odvetviach, ako sú drôty a káble, spracovanie kovových fólií, navíjanie, ťahanie kovových drôtov a ťahanie plastových drôtov. Tento invertor pre stroj na ťahanie drôtu je štandardný – vybavený komunikačnou funkciou 485 a brzdová jednotka je štandardná – vybavená pre výkon 22 kW a nižší. Rozsah výkonu: 0,75kW-400kW-380V.

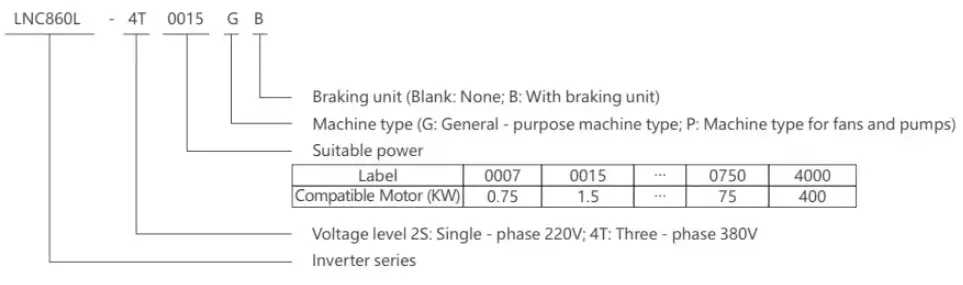

Význam modelu

LNC860L Inverter for Wire-Drawing Machine

Vlastnosti produktu

▲Vysokovýkonné vektorové riadenie, veľký nízkofrekvenčný krútiaci moment a stabilný výstup

▲Podporuje rôzne kódovače: ABZ inkrementálny, U inkrementálny a resolver

▲ Široký napäťový vstup, automatická regulácia výstupného napätia (AR), žiadne vypnutie pri krátkodobej strate energie, so silnejšou prispôsobivosťou

▲Podporuje reguláciu napätia v uzavretej slučke a reguláciu napätia v otvorenej slučke

▲Vstavaný matematický model pre riadenie ťahového navíjania, podporuje automatický výpočet priemeru kotúča

▲ Hladký štart, stabilná prevádzka a konštantné napätie

▲Automatická detekcia prerušenia drôtu, automatická kompenzácia zotrvačnosti

▲ Kombinácia systému navíjania a odvíjania môže zdieľať zbernicu DC, čím šetrí elektrickú energiu

▲Vstavaný – v pokročilom PID algoritme s rýchlou odozvou, silnou prispôsobivosťou a jednoduchým ladením

▲16 - krokové ovládanie rýchlosti, jednoduché PLC realizuje multifunkčné logické riadenie, ako je časovanie, konštantná rýchlosť a nastavenie smeru

▲Zabudované komunikačné rozhranie RS485 podporuje protokol Modbus

▲ Viaceré ochranné funkcie: prepätie, nadprúd, preťaženie, prehriatie atď

Pokyny na štítku

MODEL:	LNC860L-4T0037GB/4T0055PB
POWER:	3,7 kW 9A/5,5 kW 13A
VSTUP:	3PH AC380V 50HZ/60HZ
VÝSTUP:	3PH ACOV-380V OHZ-400HZ
S.N:	Čiarový kód

Zoznam typov strojov

Model frekvenčného meniča	Výkon (kVA)	Vstupný prúd (A)	Výstupný prúd (A)	Použiteľný motor (KW)
Jednofázové napájanie: 220V±15%,50/60Hz
LNC860L-2S0007GB	1.5	8.2	5.0	0.75
LNC860L-2S0015GB	3.0	14.0	7.0	1.5
LNC860L-2S0022GB	4.0	23.0	9.6	2.2
Trojfázové napájanie: 380V±15%,50/60Hz
LNC860L-4T0007GB	1.5	3.4	2.1	0.75
LNC860L-4T0015GB	3.0	5.0	3.8	1.5
LNC860L-4T0022GB	4.0	5.8	5.1	2.2
LNC860L-4T0037GB	5.9	10.5	9	3.7
LNC860L-4T0055GB	8.9	14.6	13	5.5
LNC860L-4T0075GB	11	20.5	17	7.5
LNC860L-4T0110GB	17	26	25	11
LNC860L-4T0150GB	21	35	32	15
LNC860L-4T0185GB	24	38.5	37	18.5
LNC860L-4T0220GB	30	46.5	45	22
LNC860L-4T0300G	40	62	60	30
LNC860L-4T0370G	57	76	75	37
LNC860L-4T0450G	69	92	91	45
LNC860L-4T0550G	85	113	112	55
LNC860L-4T0750G	114	157	150	75
LNC860L-4T0900G	134	180	176	90
LNC860L-4T1100G	160	214	210	110
LNC860L-4T1320G	192	256	253	132
LNC860L-4T1600G	231	307	304	160
LNC860L-4T2000G	250	385	377	200
LNC860L-4T2200G	280	430	426	220
LNC860L-4T2500G	355	441	465	250
LNC860L-4T2800G	396	495	520	280
LNC860L-4T3150G	445	565	585	315
LNC860L-4T3550G	500	617	650	355
LNC860L-4T4000G	565	687	725	400

Technické špecifikácie

Položka		Špecifikácia
Riadiace charakteristiky	Výstupná frekvencia	0-500 Hz
	Nosná frekvencia	0,8kHz~12kHz Nosnú frekvenciu je možné automaticky upraviť podľa charakteristík zaťaženia
	Rozlíšenie výstupnej frekvencie	0,01 Hz
	Režim ovládania	Vektorové riadenie s otvorenou slučkou (SVC) V/F riadenie Uzavreté vektorové riadenie (FVC)
	Charakteristiky krútiaceho momentu	S kompenzáciou krútiaceho momentu a kompenzáciou sklzu môže počiatočný krútiaci moment dosiahnuť 150% pri 0,5 Hz
	Presnosť riadenia krútiaceho momentu	±5 % (FVC)
	Akčné kritérium prevencie zaseknutia	Nastaviť ako percento menovitého prúdu v rozsahu od 20 % do 250 %
	Rozsah regulácie rýchlosti	1:100 (SVC) 1:1000 (FVC)
	Presnosť stabilizácie rýchlosti	±0,5 % (SVC) ±0,02 % (FVC)
	Kapacita preťaženia	150 % menovitého výstupného prúdu po dobu jednej minúty
	V/F krivka	Štyri režimy: lineárny; viacbodový; úplná separácia V/f; neúplná separácia U/f
	Krivka zrýchlenia a spomalenia	režimy zrýchlenia a spomalenia s lineárnou alebo S krivkou; štyri časy zrýchlenia a spomalenia; časový rozsah zrýchlenia a spomalenia 0,1 ~ 6500,0 s
	DC brzdenie	Jednosmerná brzdná frekvencia: 0,00 Hz~maximálna frekvencia. Brzdný čas: 0,0 s～ 60,0 s, hodnota brzdného prúdu: 0,0 % až 100,0 %
	Jog ovládanie	Frekvenčný rozsah krokovania: 0,00 Hz ~ maximálna frekvencia, čas zrýchlenia a spomalenia krokovania 0,1 s ~ 6500,0 s
	Jednoduché PLC, viacstupňová rýchlostná prevádzka	Pomocou zabudovaného PLC alebo riadiacich terminálov je možné dosiahnuť až 16-stupňovú rýchlosť prevádzky
	Vstavaný PID	Môže ľahko realizovať riadiaci systém s uzavretou slučkou riadenia procesov
	Automatická regulácia napätia (AVR)	Keď sa sieťové napätie zmení, dokáže automaticky udržiavať konštantné výstupné napätie
	Funkcia rýchleho obmedzenia prúdu	V maximálnej miere minimalizujte nadprúdové poruchy a chráňte normálnu prevádzku frekvenčného meniča
Prevádzkové vlastnosti	Prevádzkový príkazový kanál	Tri kanály: dané ovládacím panelom, dané ovládacími terminálmi, dané sériovým komunikačným portom. Dá sa prepínať rôznymi spôsobmi
	Zdroj frekvencie	Desať frekvenčných zdrojov: dané gombíkom na paneli, dané ovládacím panelom, dané analógovým napätím, dané analógovým prúdom, dané komunikáciou RS485, ktoré je možné prepínať rôznymi spôsobmi
	Pomocný frekvenčný zdroj	Desať pomocných frekvenčných zdrojov. Môže flexibilne dosiahnuť jemné doladenie pomocnej frekvencie a frekvenčnú syntézu
	Vstupné terminály	Šesť digitálnych vstupných svoriek, z ktorých jeden môže byť použitý ako vysokorýchlostný impulzný vstup. Dva analógové vstupné kanály, Al1:vstupný rozsah0~+10V,Al2:vstupný rozsah0~+10V/0-20mA
	Výstupné svorky	Jeden vysokorýchlostný impulzný výstupný terminál, ktorý vydáva signály so štvorcovými vlnami od OkHz ~ 50 kHz, ktorý dokáže realizovať výstup fyzických veličín, ako je nastavená frekvencia a výstupná frekvencia Jeden digitálny výstupný terminál Jeden reléový výstupný terminál Dva analógové výstupné terminály: OV~10V/0-20mA, ktoré môžu indikovať výstup signálov výstupnej frekvencie/prúdu/napätia/frekvencie/otáčkovej rýchlosti/účinníka
	Ochranná funkcia	Detekcia skratu motora pri ochrane pred stratou fázy na vstupe a výstupe, nadprúdová ochrana, prepäťová ochrana, podpäťová ochrana, ochrana proti preťaženiu pri prehriatí atď.
Žehlička	Miesto aplikácie	Vo vnútri, nie priamo vystavené slnečnému žiareniu, bez prachu, korozívnych plynov, horľavých plynov, olejovej hmly, vodnej pary, kvapkajúcej vody alebo soli atď.
	Nadmorská výška	Menej ako 1000 m
	Okolitá vlhkosť	-10℃~+40℃ (Keď je okolitá teplota medzi 40℃~50℃, vyžaduje sa zníženie výkonu)
	Vlhkosť	Menej ako 95% RH, bez kondenzácie kvapiek vody
	Vibrácie	Menej ako 5,9 m/s² (0,6 g)
	Skladovacia teplota	-20 ℃ ~ + 60 ℃

LNC860L Inverter for Wire-Drawing Machine
