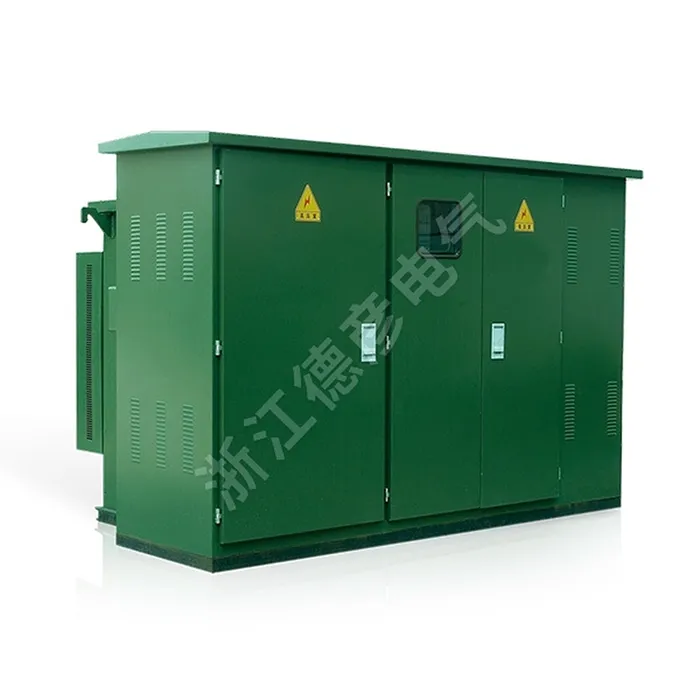

Prefabrikovaná rozvodňa skriňového typu v americkom štýle

Deyan Electric je profesionálny dodávateľ s bohatými výrobnými skúsenosťami v oblasti priemyselných elektrických spotrebičov. Prefabrikovaná rozvodňa skriňového typu v americkom štýle je kompaktné, plne integrované riešenie pre distribúciu energie 10kV-35kV. Je vybavený oceľovým krytom odolným voči manipulácii a poveternostným vplyvom s klasickým estetickým dizajnom. Táto "plug-and-play" jednotka kombinuje vysokonapäťovú kruhovú hlavnú jednotku, nízkostratový transformátor a nízkonapäťový rozvádzač do jediného robustného systému. Zabezpečuje spoľahlivý výkon, jednoduchú inštaláciu a je ideálny pre verejné priestory, obytné oblasti a priemyselné aplikácie.

Odoslať dopyt

Popis produktu

Prefabrikovaná rozvodňa skriňového typu v americkom štýle zahŕňa pokročilú medzinárodnú technológiu, pričom je prispôsobená domácim podmienkam. Prefabrikovaná rozvodňa skriňového typu v americkom štýle sa vyznačuje kompaktným dizajnom, jednoduchou inštaláciou a údržbou, nízkou hlučnosťou, nízkymi stratami, ochranou proti krádeži, silnou kapacitou proti preťaženiu a komplexným zabezpečením. Je vhodný pre nové obytné oblasti, zelené pásy, parky, stanice, hotely, staveniská, letiská a podobne

Parameter produktu ( špecifikácia )

Sériové číslo	Meno	Jednotka	Technické špecifikácie
1	Menovité napätie	kv	10/0,4 (vysoký tlak/nízky tlak)
2	Maximálne prevádzkové napätie	kv	12 (strana vysokého napätia)
3	Menovitá frekvencia	Hz	50
4	Menovitá kapacita	KVA	50-1600
5	1-minútová výdržné napätie napájacej frekvencie	KV	35
6	Bleskové impulzné napätie	KV	75
7	Spôsob chladenia		Samochladenie ponorené do oleja
8	Vypínací prúd záložnej poistky vysokého napätia	kA	50
9	Vypínací prúd vkladacej poistky	KA	2.5
10	Teplota okolia	℃	-35-+40
11	Povolené zvýšenie teploty cievky	k	65
12	Regulácia napätia naprázdno		±5 % alebo ±2 × 2,5 %
13	Úroveň hluku	dB	50
14	Hodnotenie ochrany		IP43

Tabuľka technických špecifikácií transformátora

Obsahuje nové jadro transformátora série S9, ktoré ponúka nízke straty, vynikajúcu kapacitu preťaženia a vysokú odolnosť proti skratu. Všetky upevňovacie prvky sú ošetrené opatreniami proti uvoľneniu, čím sa eliminuje potreba zdvíhania jadra. Alternatívne sú k dispozícii aj nadradené transformátory série S10 a S11.

Kapacita kVA	Napätie kV		Označenie skupiny pripojenia	Prúd naprázdno %			Prúd naprázdno %			Impedančné napätie %	S9	S10	S11
Kapacita kVA	Vysoký tlak	Nízky tlak	Označenie skupiny pripojenia	S9	S10	S11	S9	S9	S11	Impedančné napätie %	S9	S10	S11
50	10 ± 5 % alebo ± 2 × 2,5 %	0.4	Dyn11 alebo Yyn0	2.0	1.9	0.75	0.17	0.15	0.12		0.87	0.83	0.87
63				1.9	1.8	0.7	0.2	0.18	0.14		1.04	0.99	1.04
80				1.9	1.7	0.7	0.25	0.22	0.175		1.25	1.2	1.25
100				1.8	1.55	0.65	0.29	0.26	0.2		1.5	1.42	1.5
125				1.7	1.45	0.65	0.34	0.3	0.235	4.0	1.8	1.72	1.8
160				1.6	1.3	0.6	0.4	0.36	0.27		2.2	2.12	2.2
200				1.5	1.2	0.55	0.48	0.43	0.33		2.6	2.5	2.6
250				1.4	1.1	0.5	0.56	0.5	0.39		3.05	2.9	3.05
315				1.4	1.0	0.45	0.67	0.29	0.465		3.65	3.45	3.65
400				1.3	1.0	0.4	0.8	0.71	0.56		4.3	4.15	4.3
500				1.2	1.0	0.4	0.96	0.85	0.67		5.15	4.82	5.15
630				1.1	0.8	0.4	1.2	1.6	0.81		6.2	5.86	6.2
800				1.0	0.7	0.35	1.4	1.23	0.98		7.5	7.2	7.5
1000				1.0	0.6	0.3	1.7	1.5	1.15	4.5	10.3	9.8	10.3
250				0.9	0.6	0.27	1.95	1.72	1.36		12.0	12.2	12.0

Vlastnosti a aplikácia produktu

Integrovaný a kompaktný dizajn

Jadro transformátora ponorené do oleja

Vysoká bezpečnosť a odolnosť proti manipulácii

Predbežne testované na spoľahlivosť

Flexibilná inštalácia a uzemnenie

Aplikačné stránky

◇ Kompaktné sekundárne rozvodne

◇ Malé priemyselné a banské podniky

◇ Veterné elektrárne

◇ Hotely, nákupné centrá, kancelárske budovy, obchodné centrá atď.

◇ C- Jednotka spínača zaťaženia

◇ Jednotka pripojenia kábla D-Direct

◇ Jednotka priameho pripojenia kábla s uzemňovacím spínačom

◇ F- Kombinovaná jednotka vypínača a poistky záťaže

◇ V- Jednotka vákuového ističa

American-style Prefabricated Box-Type Substation
