Čo robí AC kovovo uzavretý kruhový hlavný rozvádzač spoľahlivým pre modernú distribúciu energie?

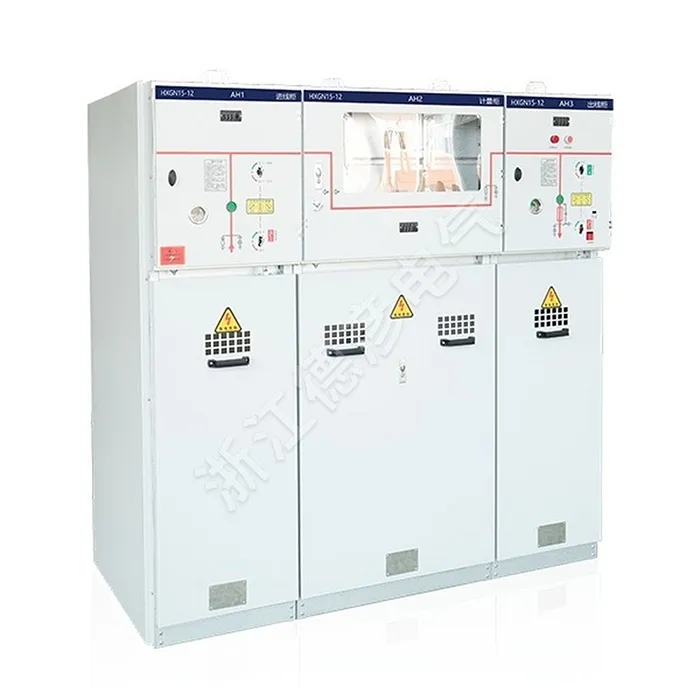

Kovový kruhový rozvádzač ACje kompaktné riešenie rozvodu stredného napätia určené na zlepšenie kontinuity napájania, prevádzkovej bezpečnosti, izolácie porúch a účinnosti inštalácie. Vďaka kombinácii funkcií prepínania, ochrany, izolácie a uzemnenia vo vnútri kovového krytu je toto zariadenie obzvlášť vhodné pre mestské distribučné siete, priemyselné zariadenia, komerčné budovy, projekty infraštruktúry a aplikácie obnoviteľnej energie. Táto príručka vysvetľuje jej štruktúru, princíp fungovania, kľúčové technické parametre, bezpečnostné funkcie, scenáre použitia a praktické úvahy pri výbere správnej konfigurácie.

Obsah

• 1. Pochopenie AC kovového kruhového hlavného rozvádzača
• 2. Prečo je to dôležité pri rozvode vysokého napätia?
• 3. Ako je štruktúrovaný rozvádzač?
  • Spínacie a ochranné komponenty
  • Káblové a spojovacie priehradky
  • Kovový kryt a bezpečnostný dizajn
• 4. Ako funguje sieťový systém?
• 5. Ktoré technické parametre sú najdôležitejšie?
• 6. Kľúčové výhody pre projekty distribúcie energie
• 7. Kde sa bežne používa?
• 8. Čo by si mali kupujúci pred objednávkou skontrolovať?
• 9. Úvahy o inštalácii, prevádzke a údržbe
• 10. Vzduchom izolované a plynom izolované konfigurácie
• 11. Často kladené otázky
• 12. Záver

1. Pochopenie AC kovového kruhového hlavného rozvádzača

Kovový kruhový rozvádzač striedavého prúdu je zostava elektrického rozvodu stredného napätia určená na príjem, distribúciu, spínanie, izoláciu a ochranu elektrickej energie v kruhovej alebo radiálnej distribučnej sieti. Umiestňuje príslušné spínacie a ochranné zariadenia do uzemneného kovového krytu, čím vytvára kompaktné a organizované riešenie pre aplikácie so stredným napätím.

Podľa IEC 62271-200, AC kovové rozvádzače a ovládacie zariadenia zahŕňajú zariadenia s menovitým napätím nad 1 kV a do 52 kV vrátane. Prstencové hlavné jednotky sú jednou z praktických foriem tohto zariadenia a sú široko spojené so strednonapäťovými káblovými rozvodmi.

Pojem „hlavný okruh“ popisuje usporiadanie siete a nie jednoducho samotnú skrinku. V typickej kruhovej sieti sa energia môže dostať do distribučného bodu z dvoch smerov. Ak dôjde k poruche v časti kábla, dotknutá časť môže byť izolovaná, zatiaľ čo zostávajúca sieť bude naďalej dostávať energiu cez alternatívnu trasu.

Pre vlastníkov projektov táto architektúra rieši jednu z najdôležitejších distribučných výziev: udržiavanie elektrických služieb pri kontrole veľkosti zariadenia, zložitosti prevádzky a bezpečnostných rizík.

2. Prečo je to dôležité pri rozvode vysokého napätia?

Moderné energetické siete musia zvládať rastúce zaťaženie pri zachovaní spoľahlivých služieb. Priemyselné závody, obchodné komplexy, nemocnice, dopravné zariadenia, dátové centrá a zariadenia na výrobu obnoviteľnej energie nemôžu vždy tolerovať dlhodobé prerušenia dodávky elektriny.

Správne navrhnutý kruhový hlavný systém poskytuje niekoľko výhod:

• Kontinuita dodávky:Kruhová konfigurácia môže poskytnúť alternatívnu napájaciu cestu po izolovanej poruche.
• Lokalizácia chyby:Operátori môžu dotknutý úsek odpojiť bez zbytočného odstavenia celej distribučnej siete.
• Kompaktná inštalácia:Integrované spínacie zariadenie znižuje stopu v porovnaní s niektorými konvenčnými usporiadaniami.
• Prevádzková bezpečnosť:Kovové kryty, uzemňovacie zariadenia, blokovania a indikácia polohy pomáhajú znižovať prevádzkové riziká.
• Flexibilná konfigurácia:Rôzne kombinácie záťažových spínačov, ističov, poistiek, prúdových transformátorov, napäťových transformátorov a uzemňovačov môžu byť navrhnuté podľa požiadaviek projektu.

Vďaka týmto vlastnostiam je kruhový hlavný rozvádzač obzvlášť cenný tam, kde je obmedzený priestor a kontinuita elektrických služieb je hlavnou konštrukčnou prioritou.

3. Ako je štruktúrovaný rozvádzač?

Aj keď sa konfigurácie líšia podľa výrobcu a napäťovej triedy, typická kruhová hlavná rozvádzačová zostava s kovovým krytom AC integruje niekoľko funkčných častí. Pochopenie týchto sekcií pomáha kupujúcim presnejšie vyhodnocovať technické ponuky.

Spínacie a ochranné komponenty

Spínacia časť môže obsahovať vypínače záťaže, vákuové vypínače, kombinácie poistkových vypínačov, odpojovače a uzemňovače. Vhodné usporiadanie závisí od toho, či je zariadenie primárne určené na spínanie podávača, ochranu transformátora, poruchové prerušenie alebo kombináciu týchto funkcií.

Odpínač záťaže je vo všeobecnosti určený na spínanie normálneho záťažového prúdu, zatiaľ čo istič poskytuje komplexnejšiu schopnosť prerušenia poruchy. Ak sa používajú poistky, kombinácia vypínača a poistky môže poskytnúť ochranu transformátora a napájača v rámci vhodného rozsahu použitia.

Z tohto dôvodu by kupujúci nikdy nemali hodnotiť skriňu len podľa menovitého prúdu. Úplná filozofia ochrany musí zodpovedať transformátoru, napájaču, káblu a ochrannému systému pred/po prúde.

Káblové a spojovacie priehradky

Káblový priestor poskytuje rozhranie medzi rozvádzačom a externou sieťou vysokého napätia. V závislosti od prevedenia môže obsahovať káblové koncovky, uzemňovače, prúdové transformátory, napäťové transformátory, komponenty prepäťovej ochrany alebo iné príslušenstvo.

Nevyhnutná je správna kompatibilita káblov. Pred výrobou zariadenia by sa mala potvrdiť požadovaná veľkosť kábla, typ zakončenia, úroveň izolácie, rozstup fáz a spôsob inštalácie.

Kovový kryt a bezpečnostný dizajn

Kovový kryt oddeľuje komponenty pod napätím od okolitého prostredia a vytvára definovanú mechanickú štruktúru vnútorného zariadenia. Správne rozčlenenie môže tiež pomôcť obmedziť následky vnútorných chýb.

Ďalším dôležitým prvkom sú blokovacie mechanizmy. Mechanické alebo elektrické blokovania môžu pomôcť zabrániť nebezpečným prevádzkovým sekvenciám, ako je zatvorenie uzemňovacieho spínača, zatiaľ čo obvod pod napätím zostáva pripojený.

Pri inštaláciách s vyšším rizikom by sa klasifikácia vnútorného oblúka a opatrenia na zníženie tlaku mali považovať za súčasť celkového bezpečnostného návrhu. Niektoré komerčne dostupné systémy RMU špecifikujú výkon vnútorného oblúka podľa definovaných testovacích podmienok, čím demonštrujú, prečo by sa mala presná klasifikácia skôr overovať ako predpokladať.

4. Ako funguje sieťový systém?

Základný princíp fungovania je jednoduchý. Niekoľko distribučných bodov je prepojených cez slučkovú sieť vysokého napätia. Každá kruhová hlavná jednotka riadi časť siete a môže poskytovať pripojenie k transformátoru alebo záťaži.

Počas normálnej prevádzky môže sieť fungovať s definovaným otvoreným bodom alebo inou konfiguráciou schválenou utilitou. Ak dôjde k poruche kábla, operátori alebo automatizovaný ochranný systém môžu identifikovať a izolovať postihnutú časť. Zdravé časti siete potom môžu zostať napájané z dostupnej napájacej cesty.

Toto usporiadanie neznamená, že každý krúžok automaticky poskytuje neprerušované napájanie. Skutočná kontinuita závisí od návrhu siete, koordinácie ochrany, spínacích postupov, automatizácie, redundancie a prevádzkových požiadaviek.

Z tohto dôvodu je kvalita celkovej distribučnej schémy rovnako dôležitá ako samotný rozvádzač.

5. Ktoré technické parametre sú najdôležitejšie?

Výber zariadenia iba na základe napätia a prúdu môže spôsobiť vážne problémy projektu. Úplná technická špecifikácia by mala zohľadňovať elektrické, mechanické, environmentálne a bezpečnostné parametre.

IEC 62271-200 je obzvlášť dôležitá, pretože stanovuje požiadavky na AC kovové rozvádzače a ovládacie zariadenia v rámci špecifikovaného rozsahu napätia. Iné normy sa môžu vzťahovať na jednotlivé komponenty, vrátane vysokonapäťových spínačov, ističov, kombinácií odpínačov a poistiek, odpojovačov a uzemňovačov.

6. Kľúčové výhody pre projekty distribúcie energie

Kompaktná stopa

Okruhový hlavný rozvádzač je navrhnutý tak, aby spájal niekoľko distribučných funkcií v relatívne kompaktnom usporiadaní. To je užitočné najmä v mestských rozvodniach, komerčných budovách, priemyselných závodoch a infraštruktúrnych projektoch, kde je podlahová plocha drahá.

Vylepšená prevádzková flexibilita

Viacnásobné spínacie funkcie umožňujú operátorom izolovať vybrané napájače, transformátory alebo káblové úseky podľa prevádzkového plánu siete. To môže zjednodušiť postupy údržby a správy porúch.

Vylepšená ochrana personálu

Kovové kryty, uzemňovacie systémy, blokovania, rozčlenenie a vhodné klasifikácie výkonu oblúka môžu vytvoriť viacero vrstiev ochrany. Tieto vlastnosti však musia byť overené podľa skutočnej dokumentácie testovania produktu.

Znížená zložitosť distribúcie

Správne nakonfigurovaná jednotka RMU môže integrovať spínanie podávača a ochranu transformátora v štandardizovanom balíku. To môže zjednodušiť konštrukciu, prepravu, inštaláciu a uvedenie do prevádzky v porovnaní s montážou viacerých samostatných komponentov.

Vhodné pre modernú infraštruktúru

Rovnaká základná architektúra môže podporovať konvenčnú distribúciu, ako aj priemyselné, komerčné, obnoviteľné zdroje energie, dopravu a iné strednonapäťové aplikácie.

7. Kde sa bežne používa?

Kovový kruhový rozvádzač AC je vhodný pre širokú škálu distribučných prostredí stredného napätia.

• Mestská distribúcia energie:Kompaktné rozvodne a podzemné káblové siete.
• Priemyselné zariadenia:Továrne, spracovateľské závody, sklady a výrobné miesta.
• Obchodné budovy:Obchodné centrá, kancelárske komplexy, hotely a veľké komerčné objekty.
• Verejná infraštruktúra:Letiská, železničné zariadenia, nemocnice, tunely a komunálne projekty.
• Obnoviteľná energia:Systémy zberu a distribúcie solárnej a veternej energie.
• Bytový vývoj:Rozvody vysokého napätia pre veľké obce a bytové projekty.
• Transformátorové rozvodne:Riadenie vstupného a výstupného podávača a ochrana transformátora.

Komerčné a priemyselné projekty často uprednostňujú kompaktné rozmery, spoľahlivé spínanie, jednoduchú údržbu a jasnú koordináciu ochrany. Projekty obnoviteľnej energie môžu klásť ďalší dôraz na diaľkovú prevádzku, odolnosť voči prostrediu, monitorovanie a automatizáciu.

8. Čo by si mali kupujúci pred objednávkou skontrolovať?

Nákup vysokonapäťových rozvádzačov je skôr technickým rozhodnutím než jednoduchým porovnaním cien. Pred zadaním objednávky by mali projektoví inžinieri a tímy obstarávateľov pripraviť podrobný technický harmonogram.

1. Potvrďte napätie systému.Overte požiadavky na menovité a maximálne prevádzkové napätie.
2. Vypočítajte zaťažovací prúd.Nevyberajte menovitý prúd iba z typového štítku transformátora bez zohľadnenia skutočných prevádzkových podmienok.
3. Určite úroveň skratu.Hodnoty krátkodobej a špičkovej odolnosti rozvádzača by mali zodpovedať výpočtu poruchy siete.
4. Definujte spôsob ochrany.Zistite, či projekt potrebuje spínače záťaže, vákuové ističe, poistky alebo kombináciu.
5. Skontrolujte požiadavky na kábel.Je potrebné potvrdiť typ kábla, koncovku, veľkosť vodiča a dostupný inštalačný priestor.
6. Skontrolujte požiadavky na blokovanie.Overte požadovanú prevádzkovú postupnosť a bezpečnostnú logiku.
7. Potvrďte podmienky prostredia.Zvážte teplotu, nadmorskú výšku, vlhkosť, úroveň znečistenia, seizmické podmienky a prostredie inštalácie.
8. Vyžiadajte si skúšobnú dokumentáciu.Požiadajte o príslušné správy o typových skúškach, záznamy o bežných skúškach, certifikáty, výkresy a technické listy.
9. Skontrolujte prístup údržby.Zabezpečte, aby operátori mohli zariadenie bezpečne kontrolovať, prevádzkovať, testovať a udržiavať.
10. Vyhodnoťte budúcu expanziu.Ak budú potrebné ďalšie podávače, pred výrobou prediskutujte modularitu a voľnú kapacitu.

Jasná technická špecifikácia na začiatku projektu môže výrazne znížiť nedorozumenia týkajúce sa ponuky, prepracovanie návrhu, oneskorenie dodávky a problémy s uvedením do prevádzky.

9. Úvahy o inštalácii, prevádzke a údržbe

Aj dobre navrhnutý rozvádzač vyžaduje správnu inštaláciu a prevádzku. Inštalácia by sa mala riadiť schválenými výkresmi výrobcu a platnými elektrotechnickými predpismi. Kvalita ukončenia kábla je obzvlášť dôležitá, pretože zlé ukončenie môže spôsobiť lokálne elektrické napätie, prehriatie alebo poruchu izolácie.

Pred uvedením do prevádzky by projektové tímy mali overiť mechanickú prevádzku, elektrické blokovanie, kontinuitu uzemnenia, káblové spojenia, nastavenia ochrany, pomocné obvody, indikačné systémy a ďalšie relevantné funkcie.

Bežná údržba by mala byť založená na pokynoch výrobcu a aktuálnom prevádzkovom prostredí. Intervaly kontrol môžu vyžadovať úpravu pre silne znečistené miesta, vysokú vlhkosť, časté spínanie alebo náročné priemyselné podmienky.

Pri inteligentných distribučných systémoch možno zvážiť aj voliteľné funkcie monitorovania a diaľkového ovládania. Tieto funkcie môžu zlepšiť prevádzkovú viditeľnosť a podporiť rýchlejšiu odozvu na abnormálne podmienky, ak sú správne integrované do riadiacej architektúry lokality.

10. Vzduchom izolované a plynom izolované konfigurácie

Prstencové hlavné rozvádzače môžu byť navrhnuté podľa rôznych izolačných technológií. Vzduchom izolované konfigurácie používajú vzduch ako primárne izolačné médium, zatiaľ čo konštrukcie izolované plynom umiestňujú kritické komponenty do uzavretého izolačného prostredia. V niektorých produktových radoch sú dostupné aj pevné izolované riešenia.

Najlepšia konfigurácia závisí skôr od prostredia projektu než od univerzálnej „najlepšej“ technológie. Kupujúci by mali posúdiť priestor, filozofiu údržby, environmentálne požiadavky, úvahy o životnom cykle, miestne predpisy a dostupné dôkazy o skúške výrobcu.

11. Často kladené otázky

Čo je to kovový kruhový rozvádzač AC?

Je to zostava rozvádzača stredného napätia uzavretá v kovovom kryte a určená predovšetkým na spínanie, izoláciu, ochranu a rozvod v kruhových alebo radiálnych energetických sieťach.

Aký rozsah napätia sa bežne spája s kruhovým hlavným rozvádzačom?

Mnohé komerčné produkty RMU sú navrhnuté pre siete stredného napätia, ako sú systémy 11 kV, 12 kV alebo 24 kV, zatiaľ čo iné konfigurácie môžu pokryť ďalšie napäťové triedy. Správne hodnotenie musí vždy zodpovedať sieti projektu.

Zabraňuje hlavná kruhová jednotka výpadkom prúdu?

Žiadne zariadenie nedokáže odstrániť každý výpadok. Kruhové usporiadanie však môže zlepšiť kontinuitu napájania tým, že umožní izoláciu chybnej sekcie, zatiaľ čo zdravé sekcie môžu zostať pod napätím prostredníctvom alternatívnej napájacej cesty.

Aký je rozdiel medzi spínačom záťaže a ističom?

Spínač záťaže je primárne určený na spínanie normálneho záťažového prúdu v rámci jeho špecifikovanej schopnosti. Istič je určený na prerušenie poruchových prúdov, ako aj na vykonávanie bežných spínacích úloh v rámci svojho menovitého výkonu. Schéma ochrany by mala určiť, ktoré zariadenie je vhodné.

Prečo je IEC 62271-200 dôležitá?

IEC 62271-200 špecifikuje požiadavky na AC kovové rozvádzače a ovládacie zariadenia pre menovité napätie nad 1 kV a do 52 kV vrátane. Poskytuje dôležitý odkaz na hodnotenie konštrukcie, testovania a výkonu použiteľného zariadenia.

Môže sa kruhový hlavný rozvádzač používať vonku?

Áno, vonkajšie verzie môžu byť navrhnuté s vhodnou ochranou krytu a odolnosťou voči prostrediu. Vonkajšia inštalácia si však vyžaduje špecifické zváženie vlhkosti, teploty, prachu, korózie, slnečného žiarenia a podmienok na mieste.

Aké dokumenty by mal kupujúci požadovať od výrobcu?

V závislosti od projektu môže užitočná dokumentácia zahŕňať technický list, jednoriadkovú schému, výkres všeobecného usporiadania, schému zapojenia, dokumentáciu typového testu, záznamy o rutinných testoch, inštalačný manuál, návod na obsluhu a príslušné certifikáty.

Ako možno vybrať správny kruhový hlavný rozvádzač?

Začnite s napätím siete, trvalým prúdom, úrovňou poruchy, filozofiou ochrany, konfiguráciou káblov, požiadavkami na izoláciu, podmienkami prostredia, inštalačným priestorom, bezpečnostnými požiadavkami a platnými normami. Tieto parametre by potom mali zodpovedať konfigurácii produktu testovanej výrobcom.

12. Záver

Kovový kruhový rozvádzač AC hrá dôležitú úlohu v modernej distribúcii stredného napätia, pretože kombinuje kompaktnú konštrukciu, riadené spínanie, izoláciu porúch, uzemnenie a ochranné funkcie v integrovanej zostave. Jeho hodnota je zrejmá najmä v sieťach, kde je dôležitá kontinuita dodávok, obmedzený inštalačný priestor, prevádzková bezpečnosť a zjednodušená distribučná architektúra.

Pre inžinierov a obstarávacie tímy je najspoľahlivejším prístupom výber zariadenia podľa celého elektrického systému, a nie zameranie sa na jednu špecifikáciu, ako je menovitý prúd alebo veľkosť skrine. Úroveň napätia, poruchový prúd, koordinácia izolácie, stratégia ochrany, podmienky prostredia, výkon vnútorného oblúka, usporiadanie káblov, blokovanie, testovanie a budúce rozšírenie by sa mali posudzovať spoločne.

Zhejiang Deyan Electric Co., Ltd.dokáže podporiť projekty rozvodov energie stredného napätia s profesionálne nakonfigurovanými elektrickými zariadeniami a projektovo orientovanými technickými riešeniami. Či už požiadavka zahŕňa mestskú distribúciu, priemyselné napájanie, komerčnú infraštruktúru alebo aplikácie obnoviteľnej energie, výber správne prispôsobenej konfigurácie rozvádzača je základom pre bezpečnú a spoľahlivú prevádzku.

Potrebujete vhodné riešenie kruhového hlavného rozvádzača AC s kovovým krytom pre váš projekt?Zdieľajte svoju úroveň napätia, menovitý prúd, požiadavku na skrat, prostredie inštalácie a konfiguráciu siete sZhejiang Deyan Electric Co., Ltd.prediskutovať vhodné technické riešenie. Pre špecifikácie produktu, konzultácie k projektu a prispôsobené požiadavky,kontaktujte nása nechajte náš tím, aby vám pomohol vybudovať spoľahlivý rozvodný systém vysokého napätia.
