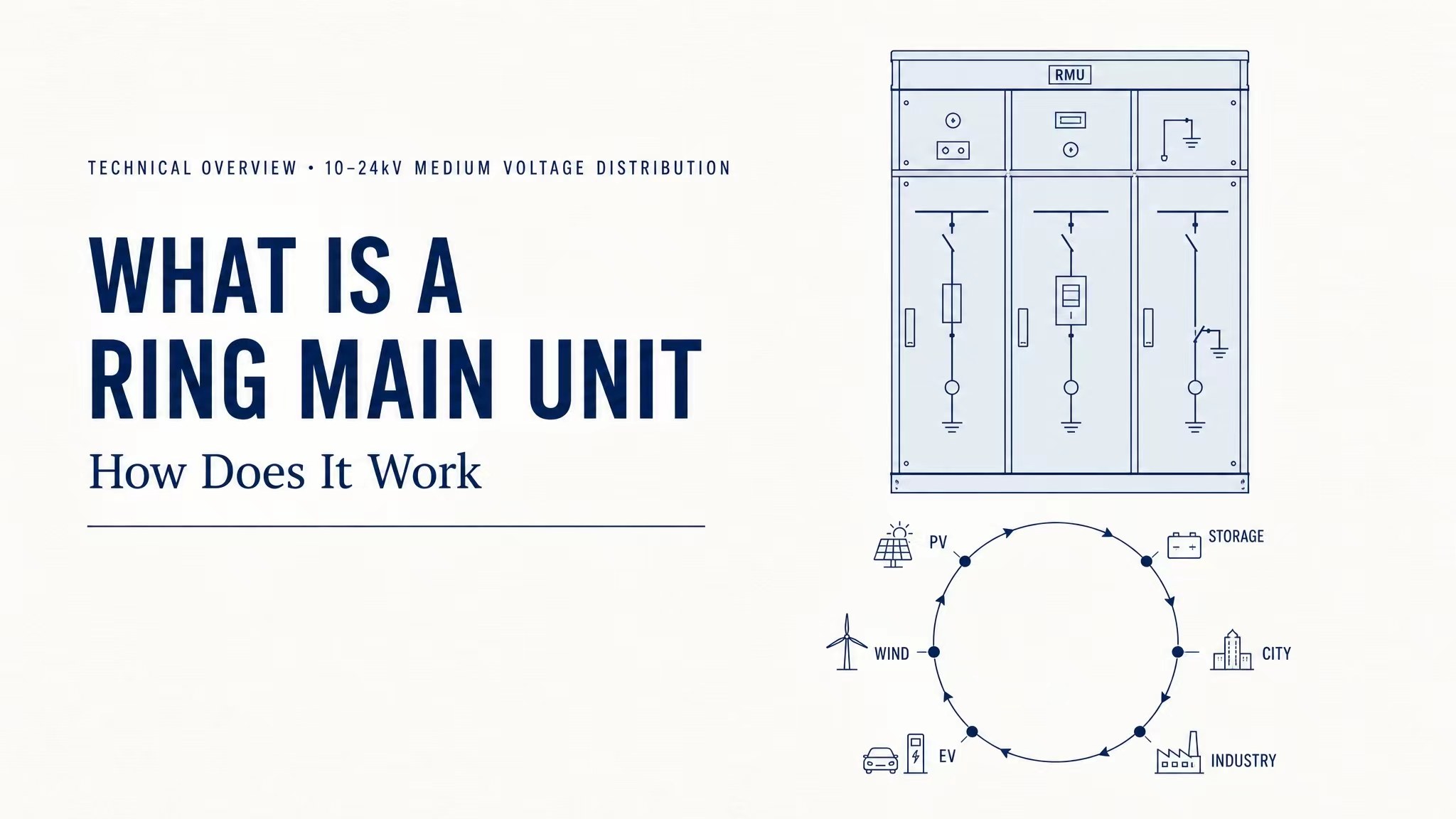

Čo je to hlavná kruhová jednotka a ako funguje

Pri renovácii mestských káblovodov, podpore distribúcie energie pre novú energiu a projektoch dodávok energie pre obytné komunity a priemyselné parky,Zvoňte hlavné jednotky(RMU) slúžia ako hlavný rozvádzač v 10--24kV strednonapäťových kruhových distribučných sieťach. Vďaka svojej kompaktnej skriňovej konštrukcii, spoľahlivým zostavám záťažových spínačov a flexibilnému kruhovému napájaciemu režimu sa RMU stali hlavným zariadením pre vonkajšiu distribúciu energie, prispôsobenie skriňových rozvodní a distribúciu energie podzemným potrubím. Tento dokument poskytuje podrobný úvod zahŕňajúci základné pracovné princípy zariadenia, päť základných výhod, použiteľné miesta, rutinnú kontrolu a údržbu, ako aj technický trend nových ekologických plynom izolovaných RMU v priemysle, ktoré zodpovedajú bežným kľúčovým slovám vyhľadávania v elektrotechnickom sektore.

I. Základný pracovný princíp

Kruhové napájanie sa vzťahuje na vytvorenie uzavretej kruhovej napájacej slučky pripojením viacerých vysokonapäťových káblov jeden k druhému. RMU, vybavené vnútornými komponentmi vrátane záťažových spínačov, uzemňovačov a poistiek, riadia pripojenie a odpojenie káblových vedení v rámci slučky.

Keď dôjde ku skratu alebo poškodeniu kábla na jednej časti kruhovej siete, RMU môže rýchlo odpojiť chybný segment. Zvukové obvody môžu stále prenášať energiu obojsmerne, čím sa vyhýbajú výpadkom napájania v celej oblasti a výrazne zlepšujú stabilitu napájania mestských distribučných sietí --- to je jeho hlavná funkcia, ktorá ho odlišuje od bežných vysokonapäťových rozvádzačov.

II. Päť základných funkcií produktu

1. Kompaktný dizajn skrinky na úsporu inštalačného priestoru
Vďaka modulárnej integrovanej konštrukcii je jej celkový objem oveľa menší ako u bežných vysokonapäťových rozvádzačov. Môže byť inštalovaný priamo v cestných zelených pásoch, káblových studniach a stiesnených podzemných rozvodniach elektrickej energie, vďaka čomu je ideálny pre vonkajšie rozvody elektrickej energie v mestách s obmedzeným priestorom.

2. Viacero voliteľných izolačných médií s vynikajúcim bezpečnostným výkonom
Trh ponúka rôzne typy, vrátane produktov s plynovou izoláciou SF6, ekologickým plynom izolovaným suchým vzduchom, s pevnou izoláciou a vzduchovou izoláciou. Plne uzavretá konštrukcia skrine je vodotesná a prachotesná so stupňom ochrany IP67, odoláva erózii dažďom, pieskom, vlhkosťou a pobrežnou soľnou hmlou pre nepretržitú vonkajšiu prevádzku.

3. Kruhový napájací zdroj s rýchlou izoláciou porúch
Podporuje prepínanie zvonení s duálnym výkonom. Akonáhle dôjde k poruche na jednej vetve, jednotka okamžite uzamkne a izoluje poruchu bez toho, aby prerušila napájanie ostatných používateľov, čo je nevyhnutné pre modernizáciu a renováciu elektrickej siete v starých mestských oblastiach.

4. Jednoduchá štruktúra s dlhodobým bezúdržbovým výkonom
Vnútorné komponenty plynom izolovaných RMU sú bez oxidácie okolitým vzduchom, čím sa znižuje denná záťaž pri kontrole. Mechanické spínače záťaže sa vyznačujú vysokou odolnosťou a vydržia časté spínanie.

5. Podpora inteligentného upgradu prostredníctvom primárnej a sekundárnej integrácie
Nové inteligentné jednotky RMU sú vybavené terminálmi snímačov na diaľkové monitorovanie teploty, tlaku plynu a signálov porúch potrubia. Sú kompatibilné s koncovými systémami inteligentnej siete, umožňujú bezobslužnú prevádzku a automatické poruchové alarmy v súlade s trendom inteligentnej transformácie distribúcie energie.

III. Hlavné aplikačné scenáre

● Renovácia podzemných káblov v starých mestských častiacha vonkajšie elektrické rozvodné kruhové siete pozdĺž obecných ciest

● Vysokonapäťové rozvodné jednotky pre obytné štvrte, komerčné komplexya podzemné parkovacie garáže

● Vstupné a výstupné rozvodné skrinevnútri skriňových rozvodní

● 10kV rozvod elektrickej energie pripojený do sietepre fotovoltaické elektrárne a projekty distribuovaného skladovania energie

● Podporné napájacie systémy pre priemyselné parky, priemyselné zóny, banea infraštruktúru rýchlostných ciest

● Vonkajšie kruhové napájacie body v pobrežných uliciach, mestách a vidieckych oblastiach;antikorózne skrine sa prispôsobia náročným prevádzkovým prostrediam

IV. Štandardné metódy dennej údržby

1. Pravidelne kontrolujte vonkajšok skrinkyna preliačiny, koróziu alebo starnutie/poškodené tesniace lišty na dverách skriniek; opravte odštiepený náter, aby ste zabránili hrdzaveniu a vniknutiu vody.

2. Pravidelne kontrolujte tlak v plynovej komoreplynom izolovaných modelov a promptne riešiť alarmy pri nízkotlakových únikoch.

3. Opakovane testujte plynulé spínaniezáťažových spínačov a uzemňovacích spínačov a odstráňte nahromadený prach a nečistoty vo vnútri skrine.

4. Skontrolujte teplotu káblových spojovna odstránenie skrytých nebezpečenstiev, ako sú uvoľnené a prehriate svorky vodičov.

5. Vykonávajte pravidelné skúšky odolnosti izolačného napätiaa overiť normálnu činnosť inteligentných monitorovacích terminálov a indikátorov porúch.

V. Trend rozvoja priemyslu

Ekologické RMU izolované suchým vzduchom, poháňané politikou Dual Carbon, získavajú širokú popularitu. Nahrádzajú tradičný skleníkový plyn sírový hexafluorid čistým vzduchom ako izolačným médiom pre vynikajúce environmentálne vlastnosti. Medzitým sa primárna a sekundárna integrácia, miniaturizácia a inteligencia stali hlavnými priemyselnými smermi a RMU naďalej poskytujú spoľahlivú podporu pre výstavbu mestských inteligentných distribučných sietí.
