Prstencový hlavný rozvádzač s kovovou izoláciou striedavého prúdu

Deyan Electric je profesionálny dodávateľ priemyselných elektrických zariadení s integrovaným výskumom a vývojom, výrobou a servisom. Kovovo izolovaný kruhový rozvádzač AC je kompaktná, vzduchom izolovaná jednotka pre spoľahlivú 10-12kV sekundárnu distribúciu energie. Navrhnuté pre kruhové hlavné systémy zaisťuje bezpečné spínanie záťaže, izoláciu porúch a nepretržité napájanie. Jeho robustný, modulárny dizajn ponúka jednoduchú údržbu a je ideálny pre mestské siete, priemyselné oblasti a komerčné komplexy vyžadujúce spoľahlivý a nákladovo efektívny výkon siete.

Odoslať dopyt

Popis produktu

Prstencový hlavný rozvádzač s kovovou izoláciou AC je plne izolované, utesnené a bezúdržbové riešenie. Táto jednotka integruje všetky živé časti do jedného lisovaného epoxidového bloku, čím zabezpečuje úplnú odolnosť voči drsnému prostrediu. Spoľahlivá kruhová rozvodná jednotka je ideálna pre rôzne aplikácie od mestských sietí až po náročné miesta, ako sú tunely a letiská. Tento pevný izolovaný rozvádzač so svojím kompaktným a bezpečným dizajnom zaručuje prevádzkovú spoľahlivosť a bezpečnosť.

Parameter produktu ( špecifikácia )

Projekt	Jednotka	Parametre
rutina
Menovité napätie	kV	12
Menovitá frekvencia	Hz	50
Odolné napätie výkonovej frekvencie	kV/min	42/48
Bleskové impulzné napätie	kV	75/85
Trvanie oblúka	S	≥0,5
Hodnotenie IP komponentov (okrem meracích skríň)		IP67
Hodnotenie ochrany krytu		IP4X
Hodnotenie ochrany priehradky		IP2X
Prevádzkové napájacie napätie	V	DC24, 48, 110, 220
Prevádzkové napájacie napätie	V	AC110, 220
Prípojnicový systém
Menovitý prúd	A	630 (1250)
Menovitý krátkodobý výdržný prúd	kA/s	20/4 (25/4)
Menovitý špičkový výdržný prúd	kA	50 (63)
Menovitý špičkový výdržný prúd	kA	50
Jednotka prepínača záťaže
Menovitý prúd	A	630
Menovitý skratový uzatvárací prúd	KA	50
Menovitý krátkodobý výdržný prúd	KA/S	20/4
Mechanická životnosť spínača záťaže	Po druhé
Elektrická životnosť záťažových spínačov	druhý	E3
Čiastočné vybitie	pc	≤5
Jednotka ističa
Menovitý prúd	A	630 (1250)
Menovitý skratový vypínací prúd	KA	20(25)

Projekt	Jednotka	Parametre
Menovitý skratový uzatvárací prúd	kA	50 (63)
Menovitý krátkodobý výdržný prúd	kA/S	20/4 (25/4)
Mechanická životnosť ističov	druhý	20000
Životnosť ističov	druhý	E2
Menovitá prevádzková sekvencia		0-0,3s-CO-180s-CO
Čiastočné vybitie	PC	≤5
Elektrická jednotka kombinovaná záťažovým spínačom a poistkou
Menovitý prúd (maximum)	A	200
Menovitý skratový vypínací prúd	kA	31.5
Menovitý prúd (maximum)	KA	80
Čiastočné vybitie	PC	3150
Odpojte spínač
Menovitý prúd	A	630/1250
Menovitý krátkodobý výdržný prúd	KA	20/25
Hodnotené krátkodobé trvanie	S	4
Menovitý špičkový výdržný prúd	kA	50/63
Mechanická životnosť	Po druhé	3000
Uzemňovací spínač
Menovitý prúd	A	630/1250
Menovitý krátkodobý výdržný prúd	K	20/25
Hodnotené krátkodobé trvanie	S	4
Menovitý špičkový výdržný prúd	k	50/63
Menovitý skratový uzatvárací prúd (špičkový)	KA	50
Menovité cykly skratového uzatváracieho prúdu	Po druhé	2
Mechanická životnosť	Po druhé	3000

Vlastnosti a aplikácia produktu

Aplikačné stránky

Pevná izolácia pre vyššiu bezpečnosť a šetrnosť k životnému prostrediu

Kompaktný a priestorovo úsporný dizajn

Vysoká spoľahlivosť v nepriaznivých podmienkach

Bezúdržbová prevádzka

Flexibilná a rozšíriteľná konfigurácia

◇ Kompaktné sekundárne rozvodne

◇ Malé priemyselné a banské podniky

◇ Veterné elektrárne

◇ Hotely, nákupné centrá, kancelárske budovy, obchodné centrá atď.

◇ C- Jednotka spínača zaťaženia

◇ Jednotka pripojenia kábla D-Direct

◇ De-Priama káblová spojovacia jednotka s uzemňovacím spínačom

◇ F- Kombinovaná jednotka vypínača a poistky záťaže

◇ V- Jednotka vákuového ističa

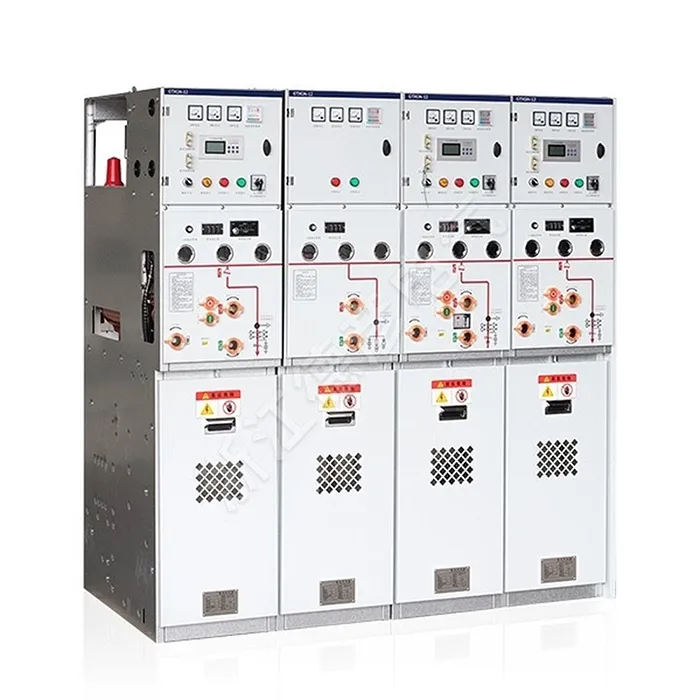

AC Metal-Insulated Ring Main Switchgear
