Jednorúrkový invertor na všeobecné použitie

Deyan Electric je profesionálny dodávateľ s bohatými výrobnými skúsenosťami v oblasti priemyselných elektrických spotrebičov. Jeho univerzálny invertor LNC500 Single-Tube sa môže pochváliť vysokou kvalitou, vysokou hustotou výkonu a všetkými funkciami. S dobrou cenovou výhodou pre hromadný nákup, podporuje Modbus a spĺňa rôzne potreby, ktoré si zaslúžite.

Odoslať dopyt

Popis produktu

Univerzálny invertor série LNC500 Jednorúrkové frekvenčné meniče sú vyvinuté na úplne novej softvérovej a hardvérovej platforme. S cieľom lepšie splniť požiadavky trhu mechanických zariadení, ako sú obrábacie stroje, tlač, textílie, chemické vlákna, kamenné materiály a gravírovanie, táto séria frekvenčných meničov sa vyznačuje vysokou hustotou výkonu, kompletnými ochrannými funkciami a komplexnými aplikačnými funkciami. Podporuje štandardný komunikačný protokol Modbus (Poznámka: Pre frekvenčné meniče s výkonom 7,5kW 380V a nižším a 5,5kW 220V a nižším je komunikačné rozhranie na samostatnej komunikačnej karte. Ak pri objednávke uvediete "komunikačná karta", bude v cene štandardná komunikačná funkcia 485 vyššie. Frekvenčné meniče s výkonom nad 50kW a 50kW nad 7,5kW 220 V sa dodáva so štandardnou komunikačnou funkciou 485). Výkonový rozsah:0,75kW-5,5kW-220V,0,75kW-37kW-380V.

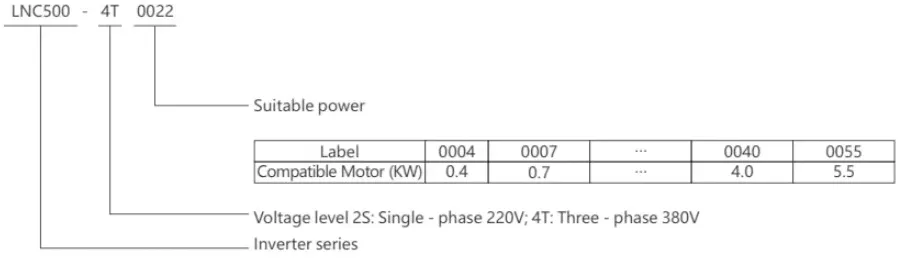

Význam modelu

LNC500 General-Purpose Inverter (Single-Tube)

Zoznam modelov strojov

Napätie a výkon frekvenčného meniča	Všeobecná záťaž
Napätie a výkon frekvenčného meniča	Menovitá kapacita (kVA)	Menovitý výstupný prúd (A)	Použiteľný výkon motora (kw)
220V-0,7kW	1.9	5	0.75
220V-1,5kW	2.9	7	1.5
220V-2,2kW	3.8	10	2.2
220V-4,0kW	5.7	16	4
220V-5,5kW	8.5	25	5.5
380V-1,5kW	2.4	4.5	1.5
380V-2,2kW	3.6	5.5	2.2
380V-4,0kW	6.3	9	4
380V-5,5kW	8.6	13	5.5
380V-7,5KW	11	17	7.5
380V-11kW	16.5	25	11
380V-15kW	20	30	15
380V-18,5kW	25.7	39	18.5
380V-22kW	29.6	45	22
380V-30kW	39.5	60	30
380V-37kW	49.4	75	37

Technické špecifikácie

Položka			Špecifikácia
Vstup	Frekvencia napätia		Trojfázový 380V50/60Hz	Jednofázové 220V50/60Hz
	Kolísanie napätia		Trojfázový 300V～460V	Jednofázové 170V~270V
Výstup	Rozsah napätia		4T # séria: 0 až 380 V	2S# séria: 0～220V
	Frekvenčný rozsah		0~600Hz
	Kapacita preťaženia		110 % dlhodobo; 150 % 1 minútu; 180 % 2 sekundy
Kontrolné vlastnosti	Režim ovládania		V/F ovládanie	Vektorové riadenie s otvorenou slučkou
	Štartovací moment		0 rýchlosť na 180%	0 rýchlosť na 180%
	Rozsah regulácie rýchlosti		1:100	1:200
	Presnosť stability rýchlosti		±0,5 %	±0,1 %
	Čas odozvy		≤ 20 ms	≤ 5 ms
	V/F krivka		Ľubovoľné nastavenie viacsegmentových kriviek U/F Tri pevné krivky: konštantný krútiaci moment, zníženie krútiaceho momentu0, zníženie krútiaceho momentu 1
	Zvýšenie krútiaceho momentu		Manuálne nastavenie: 0,0 až 30,0 % menovitého výkonu; Automatické zosilnenie: Automaticky určí krútiaci moment zosilnenia podľa stavu zaťaženia
	Potlačenie prúdu		Riadenie prúdovej cosed-loop presne obmedzuje prúd v rozumnom rozsahu, čím sa vyhýba prúdovým rázom a poruchám
	Potlačenie napätia		V situáciách, keď sieťové napätie často kolíše alebo dochádza k častému zrýchľovaniu a spomaľovaniu, používa sa jedinečné riadenie predikcie napätia na obmedzenie napätia v rozumnom rozsahu.
	Rozlíšenie frekvencie	Analógové množstvo	0,1 % maximálnej výstupnej frekvencie
		Digitálne množstvo	0,01 Hz
	Presnosť frekvencie	Analógové množstvo	0,1 % maximálnej výstupnej frekvencie
		Digitálne množstvo	0,01 % nastavenej výstupnej frekvencie
Typické funkcie	Viacrýchlostná prevádzka		8-stupňové programovateľné viacrýchlostné ovládanie, na výber je 6 prevádzkových režimov
	Prevádzka oscilačnej frekvencie		Prevádzka s oscilačnou frekvenciou: Nastaviteľná prednastavená frekvencia a stredná frekvencia, pamäť stavu a obnovenie po vypnutí a výpadku napájania
	PID riadenie		Vstavaný PID regulátor (dostupná prednastavená frekvencia)
	Komunikácia RS485		Štandardná komunikačná funkcia RS485 s podporou komunikačného protokolu MODBUS
	Automatická úspora energie		Upravte výstupné napätie a kompenzáciu sklzu v reálnom čase podľa výstupného prúdu, čo umožňuje motoru neustále pracovať s najvyššou účinnosťou
	Automatická regulácia napätia		Tri spôsoby dynamickej regulácie napätia, statickej regulácie napätia a beznapäťovej regulácie je možné zvoliť podľa potreby, aby sa dosiahol najstabilnejší prevádzkový efekt
	Detekcia rýchlosti a reštart		Hladký reštart a okamžité zastavenie reštartu motora
	Počítadlo		Jedno vnútorné počítadlo pre jednoduchú integráciu do systému
	Nosná frekvencia		Trojfázová vektorová syntéza:1,5~12,0KHz
	Nastavenie frekvencie	Analógový vstup	Vstupné napätie: 0～10V (vstupná impedancia 10K) (možno nastaviť hornú a dolnú hranicu) Prúdový vstup: 0～20mA (horná hranica napätia 12V) (možno nastaviť hornú a dolnú hranicu)
		Digitálny vstup	Nastavuje sa pomocou ovládacieho panela, rozhrania RS485, terminálov UP/DW a dá sa nastaviť aj v rôznych kombináciách s analógovým vstupom
	Výstupný signál	Analógový výstup	1-cestný 0-10Vnapätie alebo 0~20mA prúdový signál
		Digitálny výstup	2-cestný výstup DO, 1-cestný výstup poruchového relé (TA,TB,TC)
	Brzdenie	Regeneračné brzdenie	viac ako 75 %
		DC brzdenie	Voliteľné počas spúšťania a zastavenia, prevádzková frekvencia 0 ~ 50,00 Hz, prevádzkový čas 0 ~ 20,0 s alebo nepretržitá prevádzka
Ochranná funkcia	Ochrana napájacieho zdroja		Ochrana proti podpätiu, trojfázová ochrana proti nevyváženosti napájania
	Ochrana prevádzky		Ochrana proti nadmernému prúdu, ochrana proti prepätiu, ochrana proti preťaženiu meniča, ochrana proti preťaženiu meniča, ochrana proti preťaženiu motora, ochrana pred stratou výstupnej fázy, ochrana modulového pohonu, ochrana pred stratou fázy na vstupe, ochrana proti preťaženiu spínaného zdroja
	Anomália zariadenia		Anomália detekcie prúdu, anomália pamäte EEPROM, anomália riadiacej jednotky, prehriatie motora, porucha zapojenia MC, porucha teploty
	Pripojenie motora		Motor nie je pripojený, nevyvážené trojfázové parametre motora, chyba identifikácie parametrov
Životné prostredie	Teplota okolia		-10 ℃ až + 50 ℃ (nemrznúca)
	Okolitá vlhkosť		Pod 90 % (bez námrazy)
	Okolité prostredie		V interiéri (žiadne priame slnečné svetlo, žiadne korozívne alebo horľavé plyny, žiadna olejová hmla, prach atď.)
	Nadmorská výška		Pod 1000 m
	Úroveň ochrany		IP20
	Spôsob chladenia		Nútené chladenie vzduchom
	Úroveň vibrácií		<20 m/s²

LNC500 General-Purpose Inverter (Single-Tube)
