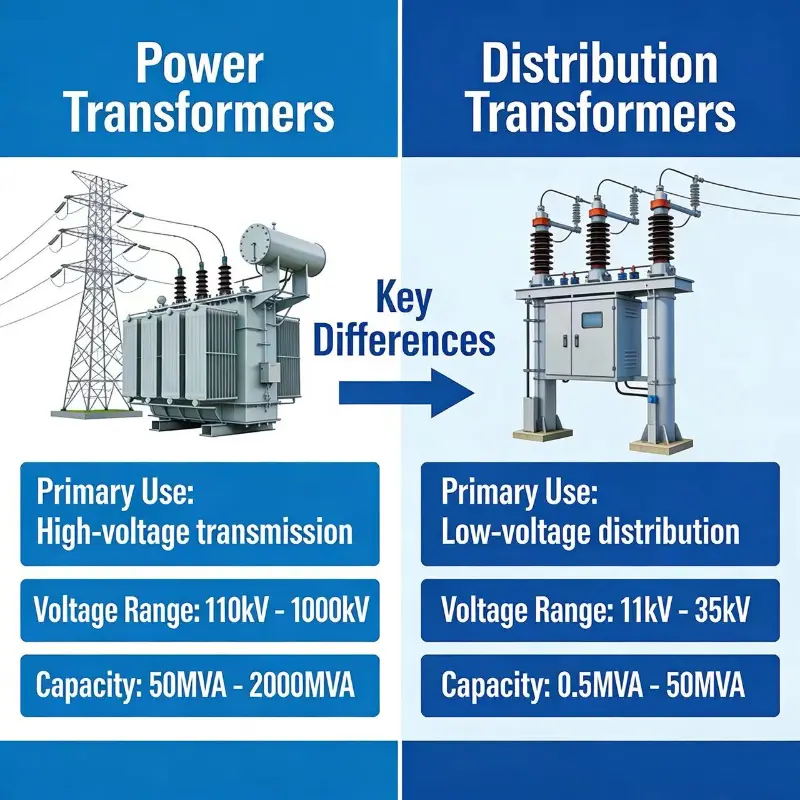

Aký je rozdiel medzi výkonovým transformátorom a distribučným transformátorom?

Výkonové transformátory sa zapájajú najmä do prenosovej siete, kde sa zásadne používajú pri vyššom napätí, kým distribučné transformátory sa používajú na distribučnej strane, preto sa vždy stretávajú s nízkym napätím.

Teraz prichádzame k rozdielom

1. Keďže sa používajú v prenosovej sieti, sú vo všeobecnosti prevádzkované pri > 33 KV, zatiaľ čo distribučné transformátory sú vo všeobecnosti zapojené pri < 33 KV.

2. Vzhľadom na vyššie menovité napätie je úroveň izolácie výkonových transformátorov veľmi vysoká, kým distribučných transformátorov je nízka.

3. Kolísanie zaťaženia je menšie pri výkonových transformátoroch, zatiaľ čo v distribučných transformátoroch je ich viac, pretože sú priamo spojené so záťažou.

4. Výkonové transformátorysú navrhnuté tak, aby znášali straty Cu a straty železa po dobu 24 hodín, preto je ich chladiaci mechanizmus veľmi silný, zatiaľ čo v distribučných transformátoroch dochádza k stratám Cu na základe cyklu zaťaženia, zatiaľ čo straty železa sú vždy prítomné.

5. Pri navrhovaní výkonových transformátorov je potrebné dbať na to, aby boli straty cu pri plnom zaťažení menšie. Zatiaľ čo v distribučných transformátoroch sú straty železa minimálne.

6. V silových transformátoroch sú hodnoty vyššie, preto používame špičkové jadro ako oceľové jadro CRGO, zatiaľ čo v distribučných transformátoroch sa používa amorfná oceľ.

7. Keďže CRGO STEEL môže prenášať väčší tok na jednotku hmotnosti, špecifická hmotnosť výkonových transformátorov je menšia ako merná hmotnosť distribučných transformátorov.

8. Výkonové transformátory sú navrhnuté tak, aby dosahovali maximálnu účinnosť pri plnom zaťažení. Teda podľa podmienky maximálnej účinnosti-.plná záťaž medená strata výkonových transformátorov = strata železa.

· Zatiaľ čo v distribučných transformátoroch berieme, že je zaťažený na 70 - 75 percent menovitého výkonu ako priemer, preto je navrhnutý tak, aby dosahoval maximálnu účinnosť pri 70 - 75 percentách, teda podľa vzorca maximálnej účinnosti -

strata medi pri plnom zaťažení = 2* strata železa .

Vzorec- pre maximálnu účinnosť v transformátoroch (x ^2 * strata cu = strata železa), kde x je zaťaženie transformátora.

1. Pre výkonové transformátory je teda zaťaženie 100 %, preto strata Cu = strata železa.

2. Zaťaženie distribučných transformátorov je 70 %, teda 0,7 ^ 2 * strata Cu = strata železa teda strata Cu = 2 * strata železa.
