Prefabrikovaná rozvodňa kabínového typu

Deyan Electric je profesionálny dodávateľ s bohatými výrobnými skúsenosťami v oblasti priemyselných elektrických spotrebičov. Prefabrikovaná rozvodňa kabínového typu je kompaktné, plne integrované riešenie napájania určené pre napäťovú triedu 40,5 kV. Táto robustná jednotka odolná voči poveternostným vplyvom kombinuje vysokonapäťový rozvádzač, transformátor a rozvod nízkeho napätia do jedného, vopred zmontovaného krytu. Zabezpečuje spoľahlivý výkon, zvýšenú bezpečnosť a je ideálny pre rýchle nasadenie v priemyselných, banských a úžitkových aplikáciách vyžadujúcich robustnú distribúciu stredného napätia.

Odoslať dopyt

Popis produktu

Prefabrikovaná rozvodňa kabínového typu bola vo veľkej miere prijatá v zámorí od 80. rokov 20. storočia, pričom príklady zahŕňajú plne modulárne rozvodne 33 kV v USA, rozvodne 66 kV v Japonsku a kontajnerové skrine ABB široko používané na Blízkom východe.

V Číne sú bežne nasadené rozvodne skriňového typu 35 kV a 10 kV spolu s kontajnerovými SVG, jednosmernými odmrazovacími systémami a modulárnymi fotovoltaickými invertormi. V roku 2013 spoločnosť State Grid Corporation iniciovala demonštrácie inteligentných rozvodní podľa princípu „štandardizovaného dizajnu, továrenskej výroby, modulárnej konštrukcie a mechanizovanej inštalácie“, ktorá nahradila tradičné budovy prefabrikovanými modulmi. Projekty ako rozvodne AIS Chongqing Dashishi 220 kV a Hubei Future City 110 kV sú príkladom tohto prístupu.

Tento vývoj prefabrikovanej rozvodne kabínového typu zhromaždil cenné skúsenosti a podporil inovácie vo výrobe domácich zariadení. Naša spoločnosť sa špecializuje na navrhovanie a výrobu radu kontajnerových riešení vrátane krytov funkčných zariadení, modulárnych budov, štandardných a špeciálnych logistických kontajnerov, ako aj súvisiacich komponentov a príslušenstva.

Parameter produktu ( špecifikácia )

Kategória	Parameter	Typická hodnota / špecifikácia
Strana vysokého napätia (HV).	Menovité napätie	40,5 kV
	Menovitá frekvencia	50 Hz / 60 Hz
	Rated Current	1250 A, 1600 A, 2000 A (alebo prispôsobené)
	Menovitý krátkodobý výdržný prúd	25 kA / 4 s
	Odolné napätie impulzu blesku	185 kV
	Výkonovo-frekvenčné výdržné napätie	95 kV / 1 min
Transformátor	Menovitá kapacita	1000 kVA – 10000 kVA (prispôsobiteľné)
	Napäťový pomer	35 kV ± 2 × 2,5 % / 10,5 kV (alebo 0,4 kV)
	Pripojenie vinutia	Dyn11 (bežné)
	Typ	Olejový alebo suchý typ
Nízkonapäťová (NN) strana	Menovité napätie	0,4 kV / 0,69 kV
	Menovitý prúd (hlavná prípojnica)	Až 5000 A
	Menovitý krátkodobý výdržný prúd	50 kA / 1 s
	Prichádzajúce/odchádzajúce ističe	ACB / MCCB
Kryt kabíny	Štruktúra	Prefabrikovaná modulárna oceľ
	Stupeň ochrany (IP kód)	IP43 alebo vyššie
	Tepelný manažment	Prirodzené vetranie, nútené vetranie alebo klimatizácia
	Životnosť	> 30 rokov
Normy a bezpečnosť	Platné normy	IEC 62271, GB/T 17467 atď.
Normy a bezpečnosť	Fire Performance	Materiály spomaľujúce horenie a ohňovzdorné priečky

Vlastnosti a aplikácia produktu

Integrovaný dizajn "Plug-and-Play".

Robustný kryt kabíny odolný voči poveternostným vplyvom

Vylepšená bezpečnosť vďaka oddeleným priehradkám

Optimalizované pre jednoduchú údržbu a flexibilitu

Továrensky testované pre zaručenú spoľahlivosť

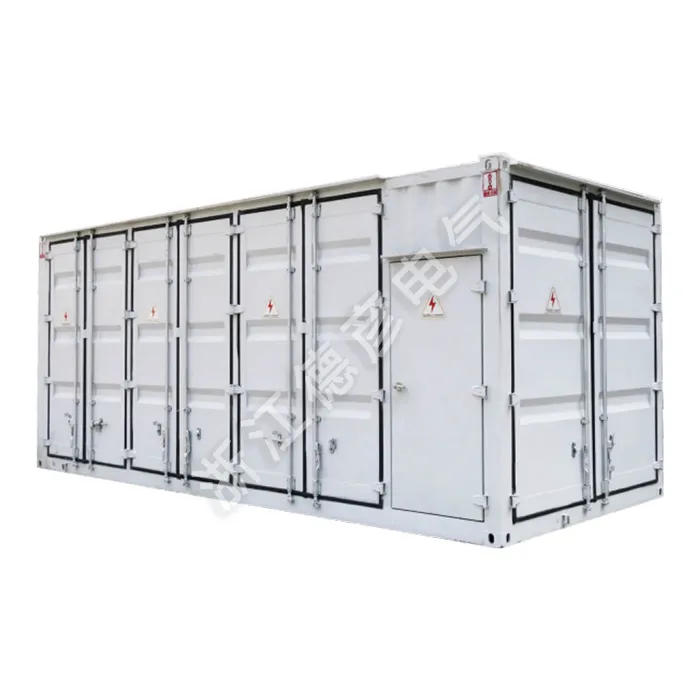

Prefabricated Cabin-Type Substation
