Vnútorný vákuový istič s ručným vozíkom

Deyan Electric je profesionálny dodávateľ s bohatými výrobnými skúsenosťami v oblasti priemyselných elektrických spotrebičov, ktorý sa špecializuje na výskum a vývoj, výrobu, predaj a servis priemyselných elektrických spotrebičov. Medzi jej hlavné produkty patria energetické zariadenia, ako sú plynom izolované rozvádzače, kruhové rozvodne, kompaktné rozvodne a vysokonapäťové/nízkonapäťové rozvádzače.
Vnútorný vákuový istič s dizajnom ručného vozíka (výsuvný) pre jednoduchú údržbu a testovanie. Poskytuje spoľahlivú ochranu obvodov vďaka svojej technológii prerušenia vákua, kompaktnej konštrukcii a flexibilnej prevádzke, vďaka čomu je ideálny pre systémy distribúcie energie a priemyselné aplikácie.

Odoslať dopyt

Popis produktu

Vnútorný vákuový istič s ručným vozíkom je trojfázový vnútorný rozvádzač AC 50Hz s menovitým napätím 12kV. Je vhodný pre riadiace a ochranné aplikácie v priemyselných závodoch, elektrárňach, rozvodniach a elektrických zariadeniach a je ideálny pre miesta vyžadujúce častú prevádzku. S integrovaným ovládacím mechanizmom a telom ističa. Vnútorný vákuový istič s ručným vozíkom môže byť navrhnutý ako pevná inštalačná jednotka alebo vybavený špeciálnym zasúvacím mechanizmom na vytvorenie výsuvnej jednotky. Vnútorný vákuový istič s hlavnou obvodovou časťou vozňa môže obsahovať plne zapuzdrené pevné izolované póly na dosiahnutie kompaktných rozmerov, vysokej spoľahlivosti a bezúdržbovej prevádzky. Je kompatibilný s výsuvnými rozvádzačovými skriňami, ako je KYN28-12(GZS), zatiaľ čo verzia s pevnou montážou môže byť integrovaná do pevných rozvádzačov XGN.

Parameter produktu ( špecifikácia )

Sériové číslo	Meno		Jednotka	Údaje
1	Menovité napätie		kV	12
2	Maximálne prevádzkové napätie		KV	12
3	Menovitý prúd		A	630 1250	630 1250 1600 2000 2500 3150		1250 1600 2000 2500 3150 4000
4	Menovitý skratový vypínací prúd (menovitý prúd tepelnej stability – RMS)		KA	20/25	31.5		40
5	Menovitý skratový uzatvárací prúd (špičkový)		KA	50/63	80		100
6	Menovitý špičkový výdržný prúd (menovitý prúd dynamickej stability – špičkový)		KA	50/63	80		100
7	Menovitý skratový prúd 4S		KA	20/25	31.5		20/25
8	Menovitá úroveň izolácie	Odolnosť pracovného napätia (pred a po menovitom prerušení)/1 min. Odolnosť výkonového frekvenčného napätia	KV	Pozemok 42 (prestávka 48)
		Odolné napätie (pred menovitým prerušením a po ňom) / Najvyššie hodnotené impulzné impulzné bleskové napätie		Ground 75 (Break 85)
9	Menovitý čas tepelnej stability		S	4
10	Menovitá prevádzková sekvencia			Samostatné -0,3S - Kombinované -180S - Kombinované
11	Mechanická životnosť		Po druhé	20000
12	Menovitý skratový prúdový počet prerušení		Po druhé	50
13	Menovité uzatváracie napätie prevádzkového mechanizmu (DC)		v	AC, DC 110 220
14	Menovité otváracie napätie operačného mechanizmu (DC)		v	AC, DC 110 220
15	Kontaktná medzera		mm	11±1
16	Nadmerný zdvih (dĺžka stlačenia kontaktnej pružiny)		mm	3,5 ± 0,5
17	Trojfázový zatvárací a otvárací čas odrazu		pani	≤2
18	Čas odrazu kontaktu počas zatvárania		pani	≤2
19	Priemerná rýchlosť jazdy		m/s	0,9 až 1,2
	Priemerná rýchlosť zatvárania		m/s	0,5 až 0,8
20	Otváracia doba	Pri maximálnom prevádzkovom napätí	S	≤0,05
21		Pri minimálnom prevádzkovom napätí		≤0,08
22	Čas uzávierky		S	0.1
23	Odpor hlavného obvodu každej fázy		μΩ	630 ≤ 50		1250 ≤ 45
24	Prípustná kumulatívna hrúbka opotrebovania pre pohyblivé a stacionárne kontakty		mm	3

Vlastnosti a aplikácia produktu

Dizajn ručného vozíka (výťah).

Pokročilé prerušenie vákua

Vylepšená bezpečnosť s blokovaním

Pružinový operačný mechanizmus

Všestranná aplikácia

Rozsah použitia

◇ Kompaktné sekundárne rozvodne

◇ Malé priemyselné a banské podniky

◇ Veterné elektrárne

◇ Hotely, nákupné centrá, kancelárske budovy, obchodné centrá atď.

◇ C- Jednotka spínača zaťaženia

◇ Jednotka pripojenia kábla D-Direct

◇ Jednotka priameho pripojenia kábla s uzemňovacím spínačom

◇ F- Kombinovaná jednotka vypínača a poistky záťaže

◇ V- Jednotka vákuového ističa

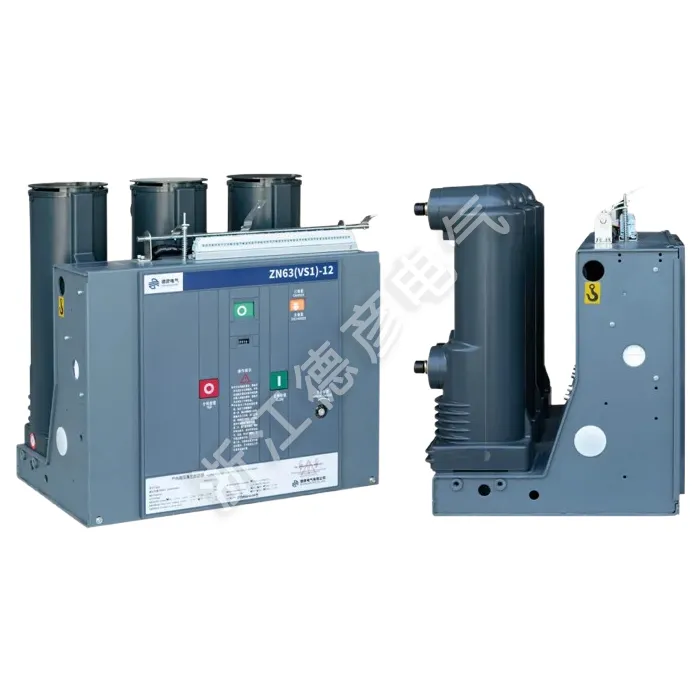

Indoor Vacuum Circuit Breaker With Handcart
