Sprievodca výberom spínacieho zariadenia

V podstate výber typuspínací prístrojje rozhodovací proces, ktorý prechádza od „definovania požiadaviek“ k „zosúladeniu parametrov“. Aby bol proces výberu prehľadnejší, rozdelil som ho do ôsmich kľúčových dimenzií. Môžete to použiť ako kontrolný zoznam, pričom každú položku porovnáte so svojou skutočnou situáciou.

Tri rozmery jadra pre výber rozvádzača

Výberová dimenzia

Kľúčové úvahy

Usmernenie k výberu

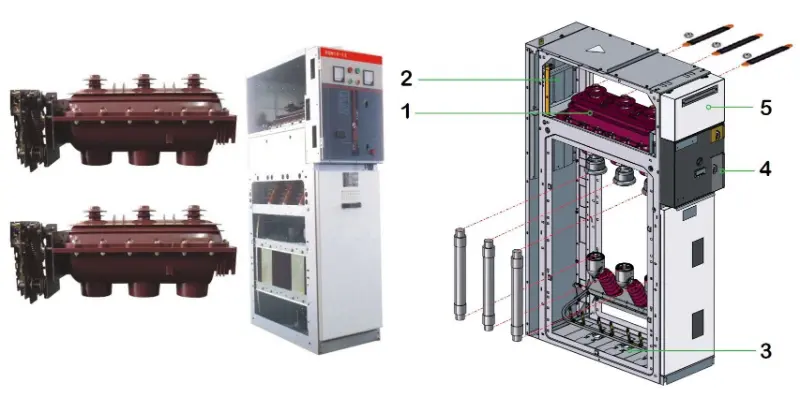

1. Úroveň napätia

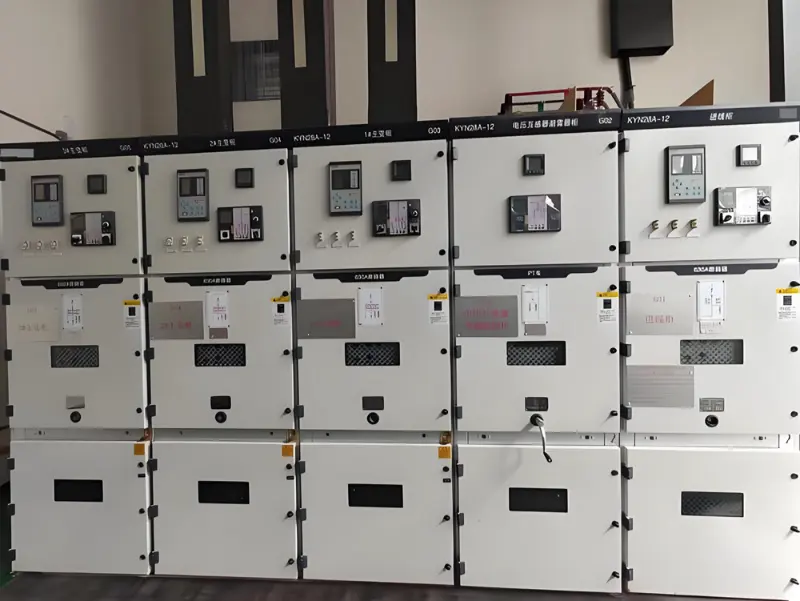

Určte, či ide o vysokonapäťový systém (napr. 10 kV, ako vstupné vedenie/primárna strana transformátora) alebo nízkonapäťový systém (napr. 380 V/220 V, ako výstupné vedenie/svorkový rozvod).

Toto je najzákladnejšie rozdelenie, ktoré priamo určuje úroveň izolácie zariadenia a vnútorné komponenty.

2. Inštalačné prostredie

Posúďte, či ide o vnútornú alebo vonkajšiu inštaláciu a či existujú špeciálne požiadavky, ako je vodotesnosť (stupeň IP), odolnosť proti vlhkosti, odolnosť proti korózii alebo ochrana proti výbuchu.  Vonkajšie použitie vyžaduje vysoký stupeň ochrany proti vniknutiu (napr. IP54 alebo vyšší) a kryty z nehrdzavejúcej ocele; vlhké/korozívne prostredie si vyžaduje úplne uzavreté zariadenie alebo špeciálne povrchové úpravy.

3. Funkčný účel

Jasne definujte hlavný účel: osvetlenie, napájanie (napr. ovládanie motora), distribúcia energie, korekcia účinníka (banka kondenzátorov) alebo meranie. Rozvádzače osvetlenia majú malé zaťaženie a možno ich namontovať na stenu; rozvodné skrine majú veľké zaťaženie, často stoja na podlahe a často vyžadujú riadiace jednotky motora.

4. Štrukturálna forma

Vyberte si medzi pevným typom (napr. GGD, ekonomický) alebo výsuvným typom (napr. GCK/GCS/MNS, jednoduchá údržba, vysoká spoľahlivosť). Pevný typ je vhodný pre situácie s rozptýleným zaťažením, malým počtom okruhov a obmedzeným rozpočtom.

Výsuvný typ je vhodný pre situácie s koncentrovaným zaťažením, mnohými obvodmi a vysokými požiadavkami na spoľahlivosť napájania (napr. dátové centrá, petrochemický priemysel).

5. Elektrické parametre

Overte menovité napätie, frekvenciu a vypočítaný prúd systému. Ešte dôležitejšie je zabezpečiť súlad s požiadavkami na dynamickú a tepelnú stabilitu v podmienkach skratu. Vypínacia schopnosť ističa musí byť väčšia ako maximálny skratový prúd v mieste inštalácie.  Zhoda parametrov je základom bezpečnej prevádzky. Musí byť založené na prísnych výpočtoch, nielen na skúsenostiach alebo odhadoch.                6. Projekt Príroda

Ide o nový stavebný projekt, projekt rekonštrukcie alebo projekt rozšírenia kapacity?

Pri novej výstavbe uprednostňujte kvalitné a vysoko spoľahlivé nové produkty. Pri renovácii/rozšírení použite existujúci typ skrine pre jednoduchšiu integráciu systému.

7. Inštalačný priestor

Zmerajte dĺžku, šírku a výšku elektrickej miestnosti, najmä šírku prevádzkových uličiek pred a za skriňami.

Priestorová dostupnosť priamo obmedzuje rozmery a usporiadanie skrine. Napríklad šírka zadnej uličky musí spĺňať požiadavky na údržbu a rady skriniek dlhšie ako 6 m vyžadujú dva výstupné body.

8. Údržba a správa  Zvážte úroveň technických zručností obsluhujúceho personálu a požiadavky na pohodlie údržby.

Výsuvné skrinky ponúkajú dobrú zameniteľnosť jednotiek; počas údržby je možné chybnú jednotku vytiahnuť, aby sa rýchlo obnovilo napájanie, ale náklady sú vyššie.

Bežné modely rozvádzačov a použiteľné scenáre

Po pochopení základných rozmerov sa pozrime na niekoľko bežných typovnízkonapäťové rozvádzačena trhu. To vám pomôže zosúladiť vaše abstraktné požiadavky s konkrétnymi produktmi.

Modelový rad  Typ štruktúry  Základné charakteristiky

Typické použiteľné scenáre

:-----------  :-------------  :---------------------------------------------------------

GGD  Pevné Ekonomické a praktické, jednoduché obvody, ale vyžadujú si výpadok napájania kvôli údržbe.

Priemyselné a banské podniky, staveniska s cenovou citlivosťou, menším počtom obvodov a nízkymi požiadavkami na kontinuitu napájania.

GCK       Výťah

Pozostáva z jednotiek Motor Control Center (MCC). Izolované obvody ponúkajú dobrú bezpečnosť a spoľahlivosť. Ponúka dobrú hodnotu za peniaze.

Energetické systémy, priemyselné a banské podniky, výškové budovy vyžadujúce konverziu energie, rozvod a riadenie motora. V súčasnosti široko používaný typ.

GCS       Výťah

Vylepšený dizajn na báze GCK, flexibilná štruktúra, dobrá zameniteľnosť zásuvkových jednotiek. Skoršie verzie mali relatívne nižšie úrovne ochrany.  Distribučné systémy vo veľkých elektrárňach, petrochemických zariadeniach atď., ktoré si vyžadujú vysokú úroveň automatizácie a schopnosť rozhrania s počítačmi.

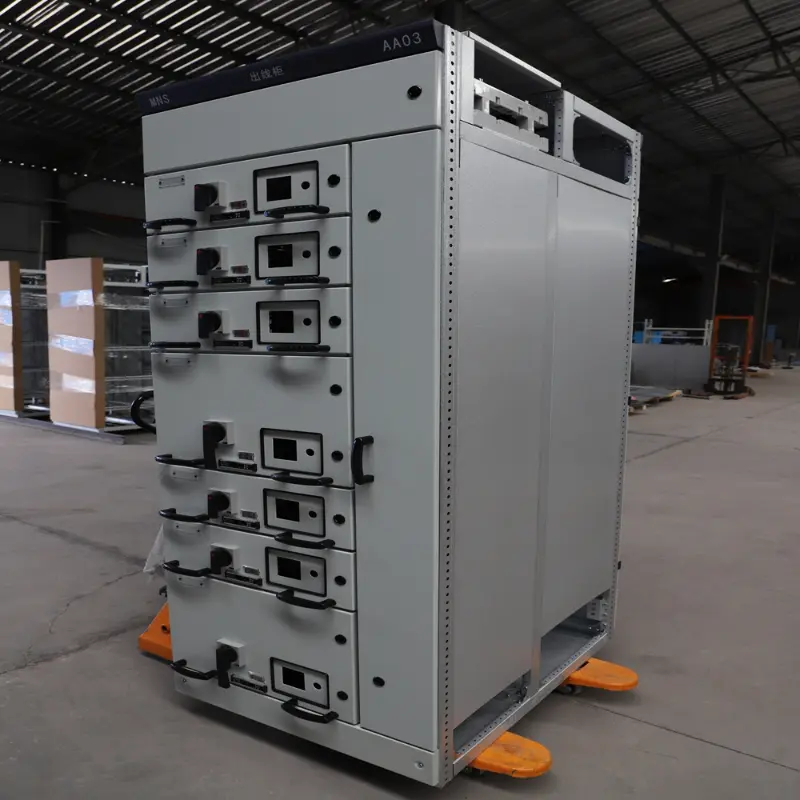

MNS       Výťah

Kompaktný dizajn, modulárna štruktúra, vynikajúce spracovanie, vysoká úroveň ochrany, vynikajúci výkon, ale relatívne vyššia cena (približne dvakrát vyššia ako GCS).  Situácie s extrémne vysokými požiadavkami na spoľahlivosť napájania, bezpečnosť a využitie priestoru, ako sú veľké dátové centrá, luxusné hotely a dielne na presnú výrobu.

> Stručne povedané, od GGD k MNS to možno považovať za progres vo výkone aj nákladoch. Pre väčšinu konvenčných projektov je GCK často rozumnou voľbou, ktorá vyvažuje hospodárnosť a spoľahlivosť.
