Čo je spínací prístroj? Funkcia a typy

Ľudia väčšinou nemyslia na neviditeľné systémy za elektrinou. Prepnete vypínač, svetlá fungujú, jednoduché. V pozadí sú však skryté zariadenia, ktoré zabezpečujú, aby sa nič nebezpečné nestalo. Tá vec, alebo skôr tá zbierka vecí, sa nazýva rozvádzač. Ak sa teraz spýtate desiatich rôznych ľudí, čo je to rozvádzač, je pravdepodobné, že vám väčšina nedá priamu odpoveď. Niektorí by mohli povedať „je to istič“, iní by mohli len pokrčiť plecami. Ale pravdou je, že rozvádzače sú všade, od vášho domu až po obrovskú elektráreň. Je to ako osobný strážca elektriny.

Čo je spínací prístroj?

Poďme si to teda veľmi zjednodušiť. Rozvádzač je v podstate súprava elektrického zariadenia, ktoré sa stará o obvody. Môžu to byť spínače, ističe, poistky, izolátory, relé. Všetci spadajú pod tento dáždnik. Keď sa v systéme niečo pokazí, funguje ako strážca brány a blokuje šírenie problému. Preto, ak sa spýtate, čo je to rozvádzač v jednom rade, môžete povedať: je to bezpečnostné pancierovanie elektrickej energie.

Ľudia niekedy namiesto toho používajú frázu, čo je elektrický rozvádzač, ale to znamená to isté. Ak ste videli tie sivé skrine v suteréne alebo rozvodni, je to elektrický rozvádzač. Vnútri sú časti, ktoré udržujú elektrickú energiu bezpečné na používanie. Doma je to malé. V nemocnici alebo továrni je to obrovské. Ale je to všetko pod jednou myšlienkou.

Nemôžete oddeliť dve slová - rozvádzač a ochrana. Idú ruka v ruke. Ochrana je v prvom rade dôvodom existencie rozvádzača. Ak dôjde k preťaženiu alebo poruche, ochrana sa okamžite spustí. Zamyslite sa nad požiarnymi dverami v budove: jedna oblasť môže mať dym alebo plamene, ale dvere zabraňujú jeho šíreniu. Rozvádzač je taký, len s elektrinou.

Vysvetlenie funkcie rozvádzača

Rozvádzač hrá ústrednú úlohu v každom elektrickom systéme tým, že zaisťuje bezpečnú a efektívnu distribúciu energie. Jeho primárnym účelom je riadiť elektrinu tak, aby tiekla spoľahlivo bez prerušení a rizík. Kombináciou ovládania, ochrany a izolácie zaisťuje rozvádzač bezpečnosť zariadení aj ľudí pri zachovaní hladkej prevádzky v obytných, komerčných a priemyselných zariadeniach.

1. Kontrola toku energie

Prvou a najviditeľnejšou úlohou rozvádzača je riadenie toku energie. Umožňuje operátorom bezpečne zapínať a vypínať okruhy, čím zaisťuje, že elektrina prúdi len vtedy, keď je to potrebné. Táto kontrola je rozhodujúca v rutinných prevádzkach aj v núdzových situáciách, pomáha udržiavať efektivitu a plynulý výkon systému.

2. Ochrana pred poruchami

Rozvádzač poskytuje ochranu odpojením obvodov pri poruchách, ako sú preťaženia alebo skraty. Tým sa zabráni poškodeniu zariadenia a zníži sa nebezpečenstvo požiaru alebo úrazu elektrickým prúdom. Ochranné zariadenia, ako sú ističe a relé, pôsobia okamžite, čím zaisťujú, že elektrický systém zostane bezpečný a funkčný aj v prípade neočakávaných problémov.

3. Izolácia pre údržbu

Ďalšou kritickou funkciou je izolácia. Rozvádzač umožňuje bezpečné odpojenie určitých častí elektrického systému, aby inžinieri mohli vykonávať kontroly, testovanie alebo opravy bez kontaktu so živými vodičmi. Táto izolácia zaisťuje bezpečnosť pre pracovníkov a minimálne narušenie zvyšku systému.

4. Chrbtica elektrickej bezpečnosti

Riadenie, ochrana a izolácia spolu tvoria chrbticu elektrickej bezpečnosti. Bez rozvádzača by nebola možná spoľahlivá distribúcia energie. Tieto funkcie udržujú systémy stabilné, minimalizujú riziká a zaisťujú, že údržba môže byť vykonaná bez nebezpečenstva, vďaka čomu je rozvádzač dôležitou súčasťou akejkoľvek energetickej siete.

Príklady rozvádzačov

Príkladov rozvádzačov je nespočetne veľa. Rozbíjacia skrinka vo vašom dome? To je jeden. Veľký panel v nákupnom centre? Ďalší. V priemyselných odvetviach nájdete rozvádzače stredného napätia. Na strane prevodovky ešte väčší prevod. Príklady sa menia, ale princíp je vždy rovnaký.

Typy spínacích zariadení

Teraz má rozvádzač mnoho podôb. Nie jedna veľkosť sedí všetkým. Typy rozvádzačov závisia väčšinou od napätia a miesta, kde sa používajú. Každý typ má niektoré jedinečné vlastnosti, vďaka ktorým je vhodný na jedno alebo druhé použitie.

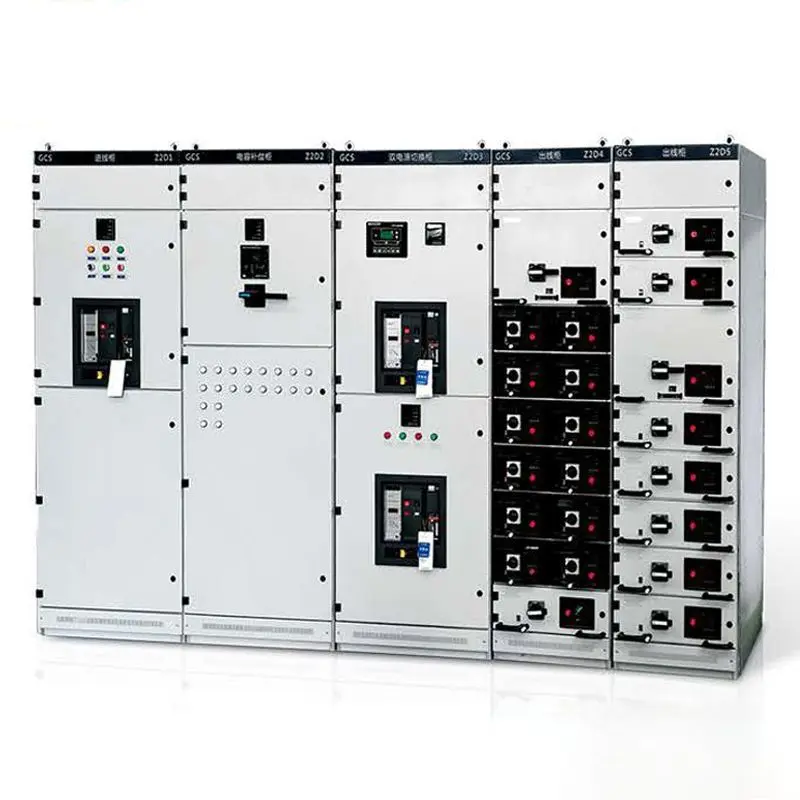

Nízkonapäťový spínací prístroj

Najbežnejšie sú nízkonapäťové rozvádzače. Zmestí sa sem čokoľvek do 400 voltov. Domy, kancelárie, malé obchody – čo si len spomeniete. Toto je zariadenie na ochranu každodenného života. V týchto jednotkách sú zabalené ističe, poistky a relé. Možno na ne nebudete myslieť, kým sa nevypne istič, ale vždy pracujú ticho.

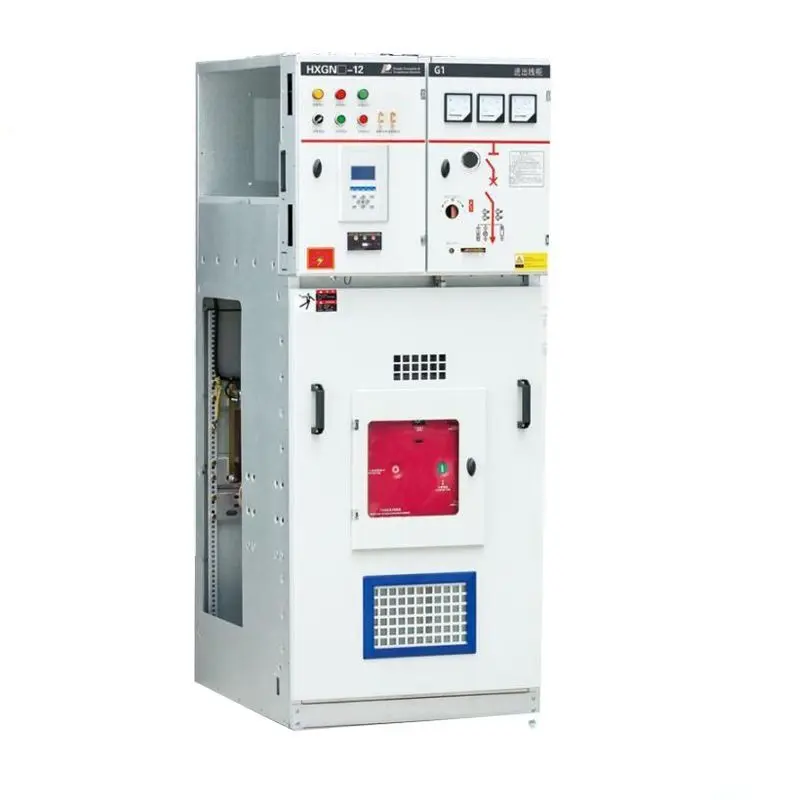

Spínacie zariadenie vysokého napätia

Ďalej je to rozvádzač vysokého napätia. Toto je medzi 1 kV a 35 kV. Nájdete ho v priemyselných odvetviach, v nemocniciach, v rozvodniach, ktoré distribuujú elektrinu do tisícok domácností. Strednapäťová prevodovka je ťažšia, postavená na zvládanie väčších nákladov. Keď je stabilita kritická, napríklad na operačnej sále, tento prevod zaisťuje, že výkon zostane bezpečný a stabilný.

Vysokonapäťový spínací prístroj

Potom máte vysokonapäťové zariadenie. Toto je veľká vec. Druh, ktorý sedí na prenosových vedeniach a spája celé regióny. Poruchy sú tu nebezpečné a drahé. Preto sú vysokonapäťové rozvádzače navrhnuté s extrémnou izoláciou a veľmi rýchlym ochranným účinkom. Rovnaký princíp, väčší rozsah.

Vnútorné vs Vonkajšie

Existujú aj typy rozvádzačov podľa toho, kde sú nainštalované. Vnútorné jednotky sú bezpečne uložené vo vnútri budov, mimo dosahu počasia. Vonkajšie jednotky sú robustné, často v rozvodniach, postavené tak, aby prežili dážď, prach a teplo.

Izolované vzduchom, plynom, olejom

Ďalším spôsobom, ako ich zoskupiť, je izolácia. Vzduchom izolované rozvádzače sú lacné a široko používané. Plynom izolovaný, často s SF6, je kompaktný a spoľahlivý tam, kde je málo miesta. Olejom izolované zariadenia sú staršie, ale v niektorých sieťach stále existujú. Všetky tri sú platné v závislosti od potreby.

Záver

Takže, čo je rozvádzač? Je to súbor zariadení, ktoré udržujú elektrinu bezpečnú, kontrolovanú a spoľahlivú. Od nízkonapäťových rozvádzačov v domoch po vysokonapäťové rozvádzače v priemysle, až po prenosové systémy, úloha je rovnaká. Funkciou rozvádzača je ovládať, chrániť a izolovať. Princíp činnosti rozvádzača je jednoduchý, ale účinný: odhaliť poruchu, signalizovať istič, vypnúť ho, zvyšok chrániť. Pozrite sa na komponenty rozvádzača, ističe, relé, poistky, izolátory a uvidíte, ako každý z nich zohráva úlohu. Bez nich by elektrické systémy neboli len nebezpečné, ale nebolo by možné ich spustiť.
