Ako vybrať správny distribučný transformátor?

Úvod: Význam vedeckého výberu a spoločné úskalia

V moderných energetických systémoch slúžia distribučné transformátory ako nevyhnutné základné vybavenie, ktoré vykonávajú kritické funkcie, ako je konverzia napätia, distribúcia energie a prepojenie systémov. Správne zvolený transformátor zaisťuje nielen stabilnú prevádzku siete, ale tiež výrazne znižuje prevádzkové náklady a zvyšuje energetickú účinnosť. V skutočnej inžinierskej praxi sú však problémy vyplývajúce z nesprávneho výberu príliš bežné.

Mnoho subjektov, ktoré rozhodujú o obstarávaní, spadá do dvoch extrémov: po prvé, prílišné zdôrazňovanie kapacity preťaženia vedie k výberu poddimenzovaných transformátorov, čo spôsobuje dlhodobé preťaženie, ktoré skracuje životnosť zariadenia alebo spúšťa poruchy; po druhé, nesprávne posúdenie prevádzkových podmienok vedie k predimenzovaným transformátorom, plytvaniu počiatočnými investíciami a spôsobujúcim trvalo vysoké straty naprázdno v priebehu času. Čo ďalej komplikuje, výber transformátora zahŕňa nielen elektrické parametre, ale aj komplexné úvahy vo viacerých dimenziách, vrátane vedy o materiáloch, konštrukčného návrhu a prevádzkovej ekonomiky.

Tento článok systematicky načrtáva princípy výberu distribučných transformátorov na základe praktických technických požiadaviek. Zahŕňa výpočet kapacity, určenie počtu, výber typu, konštrukčný návrh a technológiu základných materiálov a poskytuje komplexný a praktický výberový rámec pre energetikov, osoby s rozhodovacou právomocou v oblasti obstarávania a technických manažérov. Kapitola 1: Vedecké určenie kapacity a počtu transformátora

1.1 Základné princípy výberu kapacity

Výber kapacity transformátora by mal dodržiavať základný princíp „približná kapacita, mierne presahujúca výpočty“. Pre trvalé napájacie systémy, ako je národná sieť, sa faktor ekonomického zaťaženia transformátorov zvyčajne udržiava medzi 60 % a 70 %. V praktickom inžinierstve sa menovitá kapacita transformátorov vo všeobecnosti volí ako 1,15-násobok vypočítaného zaťaženia. Tento prístup uspokojuje požiadavky na špičkové zaťaženie a zároveň zabraňuje stratám účinnosti spôsobeným dlhodobým nedostatkovým zaťažením.

Kritické obmedzenie: Kapacita jedného distribučného transformátora by vo všeobecnosti nemala presiahnuť 1000 kVA. Ak požiadavka na zaťaženie prekročí tento limit, zvážte použitie viacerých transformátorov v paralelnej prevádzke. Tento prístup nielen zvyšuje spoľahlivosť napájacieho zdroja, ale umožňuje aj vyradenie niektorých transformátorov z prevádzky počas období nízkej záťaže, aby sa znížili straty.

1.2 Výpočet kapacity pre rôzne aplikačné scenáre

1.2.1 Hlavné transformátory v elektroinštalácii bloku elektrárne

Keď generátory a transformátory využívajú systém vedenia jedna k jednej jednotke, kapacita hlavného transformátora musí spĺňať nasledujúcu podmienku:

- Vzorec výpočtu: \( S_{TN} > (S_{GN} - S_C) / 0,9 \)

Kde \( S_{GN} \) je menovitá kapacita generátora, \( S_C \) je pomocná záťaž zariadenia jednotky a delenie 0,9 znamená rezervu približne 10% kapacity.

- Štandardné prispôsobenie: V praxi sa kapacita hlavného transformátora zvyčajne vyberá tak, aby zodpovedala kapacite generátora. Napríklad:

- 200MW jednotka (235MVA) spárovaná s hlavným transformátorom 240MVA

- 300MW jednotka (353MVA) spárovaná s hlavným transformátorom 360MVA

- Pripojenie rozšírenej jednotky: Keď dva generátory zdieľajú jeden transformátor, uprednostňujú sa transformátory s deleným vinutím. Kapacita je určená súčtom kapacít požadovaných pre každú jednotku podľa princípov zapojenia jednotiek. Tento dizajn účinne obmedzuje skratové prúdy a zvyšuje spoľahlivosť napájania.

1.2.2 Hlavné transformátory s napäťovými zbernicami generátora

Táto konfigurácia je bežná v elektrárňach s organickým koncovým zaťažením. Určenie kapacity vyžaduje overenie prostredníctvom viacerých prevádzkových scenárov:

1. Minimálne zaťaženie na konci stroja: Zabezpečte, aby sa všetok zostávajúci generujúci výkon mohol preniesť

2. Podmienka maximálneho výpadku jednej jednotky: Systém musí byť schopný prenášať energiu cez hlavné transformátory, aby splnil maximálnu požiadavku na zaťaženie koncového zariadenia

3. Bezpečnostné overenie N-1: Keď sa vytiahne akýkoľvek hlavný transformátor, zostávajúce transformátory musia dodať aspoň 70 % zvyškového výkonu v rámci ich prípustného rozsahu preťaženia

4. Špeciálne systémové požiadavky: Pre systémy s vysokým podielom hydroelektrárnej energie musia mať hlavné transformátory tepelnej elektrárne schopnosť spätného napájania základnej záťaže terminálu generátora.

Príklad výpočtu: Elektráreň má dva generátory (50 MW + 25 MW) s maximálnym koncovým zaťažením generátora 70 MW (vrátane pomocného výkonu elektrárne). Počas bežnej prevádzky dodáva do systému 5MW. Keď väčší generátor (50 MW) prechádza údržbou, zo systému sa musí spätne napájať 45 MW. Kapacita hlavného transformátora musí spĺňať aspoň túto požiadavku na spätné napájanie 45 MW.

1.2.3 Výber kapacity prepojovacích transformátorov

Prepojovacie transformátory spájajú energetické siete rôznych napäťových úrovní. Ich výber si vyžaduje osobitnú pozornosť:

- Obmedzenie počtu: Typicky jedna jednotka, maximálne dve jednotky, aby sa zjednodušilo usporiadanie a pripojenia prípojníc

- Zásady kapacity:

1) Spĺňať požiadavky na výmenu energie medzi dvoma napäťovými sieťami vo všetkých prevádzkových režimoch

2) Kapacita nesmie byť menšia ako najväčšia jednotka pripojená k žiadnej napäťovej prípojnici, aby sa zabezpečilo, že dopyt po záťaži bude splnený cez prepojovací transformátor počas zlyhania jednotky

1.2.4 Plánovanie Výber hlavných transformátorov pre rozvodne

Výber kapacity hlavného transformátora si vyžaduje plánovanie zamerané na budúcnosť:

- Horizont plánovania: Všeobecne sa určuje na základe 5-10 ročných prognóz rastu zaťaženia

- Požiadavky na spoľahlivosť: Keď je jeden hlavný transformátor mimo prevádzky, zostávajúce transformátory musia spĺňať požiadavky na napájanie záťaží triedy I a II (zvyčajne predstavujú 70 % až 80 % celkovej záťaže), pričom treba brať do úvahy kapacitu preťaženia.

- Počet transformátorov:

- Veľké/stredné elektrárne a uzlové rozvodne so silným sieťovým pripojením: Najmenej 2 jednotky na napäťovú úroveň

- Malé/stredné elektrárne so slabými sieťovými pripojeniami alebo rozvodňami s napätím 10 kV a nižším: môžu inštalovať iba 1 blok.– Regionálne izolované rozvodne alebo veľké priemyselné vyhradené rozvodne: Môže sa zvážiť konfigurácia hlavného transformátora s 3 blokmi

Kapitola 2: Výber typu a konštrukcie transformátora

2.1 Výber čísla fázy a počtu vinutí

- Výber počtu fáz: Trojfázové transformátory sú preferované pre úrovne napätia 330 kV a nižšie; pre 500 kV a vyššie možno zvážiť jednofázové transformátorové banky na základe prepravných podmienok a systémových požiadaviek.

- Princíp počtu vinutí: Uprednostňujú sa transformátory s tromi vinutiami, pokiaľ trvalý tok energie cez jedno vinutie nie je projektovaný na menej ako 15 % menovitej kapacity transformátora.

2.2 Výber typu konštrukcie

- Výhody autotransformátorov: Keď obe napäťové úrovne siete využívajú vysokoprúdové uzemnené systémy, mali by sa uprednostniť autotransformátory. Ich nízke straty, kompaktná veľkosť a vysoká účinnosť ich robia obzvlášť vhodnými ako prepojovacie transformátory pre strany vysokého/stredného napätia. Nízkonapäťové vinutie môže slúžiť aj ako záložný zdroj energie zariadenia alebo sa môže pripojiť k synchrónnemu kondenzátoru.

- Aplikácie delených fázových transformátorov: Vhodné na rozšírenie pripojení jednotiek a scenáre vyžadujúce obmedzenie skratového prúdu

2.3 Pripojenie vinutia a metódy regulácie napätia

- Skupina pripojení: Musí byť v súlade s fázou systémového napätia, s aspoň jedným vinutím zapojeným v konfigurácii trojuholníka, aby sa eliminovali efekty tretej harmonickej

- Metódy regulácie napätia:

- Regulácia konvenčným prepínačom odbočiek: Uprednostňuje sa, keď sú odchýlky toku energie minimálne

- Prepínač odbočiek pri zaťažení (OLTC): Berie sa do úvahy len vtedy, keď sú výkyvy záťaže vážne a sekundárne napätie nemôže spĺňať požiadavky; ponúka flexibilnú reguláciu napriek vyšším nákladom

2.4 Výber spôsobu chladenia

Vyberte si vhodný spôsob chladenia na základe prostredia inštalácie, typu transformátora a kapacity:

1. Prirodzené chladenie vzduchom: Vhodné pre malé transformátory s nízkou stratou

2. Chladenie núteným vzduchom: Bežne používané pre stredne výkonné transformátory3. Chladenie s núteným obehom oleja: Zahŕňa vodou chladené, vzduchom chladené a riadené chladenie; vhodné pre veľké transformátory s vysokou hustotou výkonu

Kapitola 3: Technické úvahy pre základné materiály

Srdcom transformátora je jeho jadro, ktorého výkon je primárne určený použitými plechmi z kremíkovej ocele. Pochopenie vlastností materiálov je rozhodujúce pre výber účinných a energeticky úsporných transformátorov.

3.1 Základy plechov z kremíkovej ocele

Plechy z kremíkovej ocele, známe aj ako elektrooceľ, sú základným materiálom na výrobu jadier transformátorov. Klasifikované podľa orientácie zrna:

- Elektrooceľ s orientáciou na zrno (GOES): Zrná vysoko orientované pozdĺž smeru valcovania s rovnomernou magnetizáciou, ponúkajúce vysokú permeabilitu a nízku stratu železa, zvlášť vhodné pre transformátory

- elektrooceľ bez orientácie zrna (NGOES): náhodne orientované zrná s izotropnými magnetickými vlastnosťami, používané predovšetkým v točivých elektrických strojoch

3.2 Kľúčové ukazovatele výkonnosti pre GOES

3.2.1 Parametre magnetických vlastností

- Vysoká permeabilita: Zaisťuje priechod magnetického poľa s minimálnym odporom, čím sa zvyšuje účinnosť konverzie

- Nízka koercivita: Znižuje straty energie počas magnetizačných cyklov

- Typické vysokoúčinné triedy:

- 27QG110 (Baosteel, Čína)

- 23 RK 80

- 20 RK 65

3.2.2 Charakteristiky straty železa

Strata železa je kľúčovou metrikou pre straty transformátora bez zaťaženia, zahŕňajúce stratu hysterézy a stratu vírivého prúdu:

- Nízkostratové stupne:

- 27Q120 (Baosteel)

- 23. štvrťrok 85

- 30P110 (POSCO)

3.2.3 Hrúbka vs

Hrúbka plechu z kremíkovej ocele sa zvyčajne pohybuje od 0,18 do 0,35 mm:

- Výhody tenkých meradiel: plechy s hrúbkou 0,18–0,23 mm výrazne znižujú straty vírivými prúdmi

- Výzvy pri spracovaní: Tenšie materiály sa však ťažšie spracovávajú, čo zvyšuje náklady na lisovanie

- Cenovo výhodná voľba: 0,27–0,30 mm ponúka dobrú rovnováhu medzi výkonom a nákladmi

3.3 Význam izolačného náteru

Vysokokvalitné plechy z kremíkovej ocele majú špeciálne izolačné nátery s viacerými funkciami:

1. Zabraňuje skratom medzi vrstvami a znižuje straty vírivými prúdmi

2. Zvyšuje tepelnú odolnosť a odolnosť proti oxidácii, čím predlžuje životnosť

3. Minimalizuje opotrebenie matrice počas procesu dierovania a strihania

4. Spĺňa environmentálne normy (nízky obsah VOC, bez ťažkých kovov)

3.4 Špeciálne požiadavky na tepelnú stabilitu

Pre transformátory pracujúce v náročných prostrediach (napr. púšte, vysoké nadmorské výšky, priemyselné prostredie s vysokou teplotou) vyberte druhy kremíkovej ocele s vynikajúcou tepelnou stabilitou:

- 27QH100 (Baosteel)

- M103-27P5 (JFE)

- 27PG110 (POSCO) Kapitola 4: Stratégie výberu pre scenáre špeciálnych aplikácií

4.1 Vidiecke siete a sezónne zaťaženie

Vidiecke siete a sezónne priemyselné zaťaženia vykazujú výrazné rozdiely medzi vrcholmi a údoliami, ktoré si vyžadujú špeciálne úvahy:

- Odporúčaný prístup: Využite „master-slave transformátor“ alebo paralelnú prevádzku transformátora

- Prevádzková stratégia: Flexibilne spínajte transformátory na základe skutočných zmien záťaže, dodržiavajúc princíp „minimálnej straty energie“

- Konfigurácia kapacity: Hlavný transformátor pokrýva základné zaťaženie; pomocný transformátor zvláda sezónne špičky

4.2 Priemyselné rozvodne

Kľúčové úvahy pri výbere transformátorov vo veľkých priemyselných podnikových rozvodniach:

- Harmonický vplyv: Vysoký obsah harmonických v metalurgických, chemických a podobných zaťaženiach vyžaduje transformátory so silným harmonickým odporom

- Nárazové zaťaženie: Zariadenia ako valcovne a elektrické oblúkové pece vytvárajú nárazové zaťaženie; transformátory musia mať dostatočnú preťažiteľnosť a mechanickú pevnosť

- Prispôsobivosť k životnému prostrediu: Návrhy odolnosti proti korózii a vlhkosti sú nevyhnutné pre chemické závody a pobrežné regióny

4.3 Scenáre integrácie obnoviteľnej energie

Výber transformátora pre lokality s obnoviteľnou energiou, ako sú fotovoltaické elektrárne a veterné farmy:

- Prispôsobenie volatilite: Musí vydržať rýchle kolísanie výkonu

- Prevádzka s nízkym zaťažovacím faktorom: Optimalizujte účinnosť v zónach s nízkym zaťažením vďaka prerušovanej výrobe z obnoviteľných zdrojov

- Obojsmerný tok energie: Distribuované PV môže napájať energiu späť do siete; Návrh transformátora musí zohľadňovať obojsmernú prevádzku Kapitola 5: Ekonomická analýza a hodnotenie nákladov na celý životný cyklus

5.1 Vyváženie počiatočnej investície a dlhodobých prevádzkových nákladov

Výber transformátora by sa nemal zameriavať len na kúpnu cenu, ale mal by sa komplexne zvážiť:

- Doba návratnosti pre vysokoúčinné transformátory za prémiovú cenu: zvyčajne sa vráti úsporou energie do 3 až 5 rokov

- Hodnotenie straty: Vypočítajte celkové náklady na straty počas očakávanej životnosti transformátora (zvyčajne 20-30 rokov)

- Náklady na údržbu: Rozdiely v požiadavkách na údržbu a nákladoch v rôznych typoch transformátorov

5.2 Národné normy a požiadavky na energetickú účinnosť

- Čínske normy energetickej účinnosti: Dodržiavajte GB 20052 „Obmedzujúce hodnoty a stupne energetickej účinnosti pre výkonové transformátory“

- Medzinárodné normy: Pochopte príslušné normy IEC a IEEE, najmä pre exportné projekty

- Environmentálne požiadavky: Zamerajte sa na environmentálne vlastnosti transformátorového oleja a požiadavky na recykláciu/likvidáciu

5.3 Hodnotenie dodávateľov a technický audit

Pri výbere dodávateľov transformátorov je potrebné zvážiť:

1. Technická spôsobilosť: Skúsenosti s dizajnom, sila výskumu a vývoja, systémy kontroly kvality

2. Referencie na výkon: Úspešné prípadové štúdie z podobných projektov

3. Popredajný servis: Technická podpora, dodávka náhradných dielov, reakcia na údržbu

4. Udržateľnosť: Environmentálna filozofia, recyklovateľnosť materiálovKapitola 6: Trendy vývoja moderných technológií

6.1 Digitalizácia a inteligencia

- Online monitorovacie systémy: Integrované senzory pre teplotu, olejovú chromatografiu, čiastočný výboj atď.

- Posúdenie stavu a prediktívna údržba: Predikcia životnosti založená na analýze veľkých dát

- Inteligentná regulácia napätia: Automatické nastavenie napätia v kombinácii s prognózou zaťaženia

6.2 Nové aplikácie materiálov

- Transformátory z amorfnej zliatiny: Extrémne nízke straty bez zaťaženia, vhodné pre scenáre s nízkym faktorom zaťaženia

- Vysokoteplotné supravodivé transformátory: Potenciálna revolučná transformácia konštrukcie transformátora v budúcnosti

- Ekologické izolačné materiály: Prírodné esterové izolačné kvapaliny, biologicky odbúrateľné materiály

6.3 Modulárny a štandardizovaný dizajn

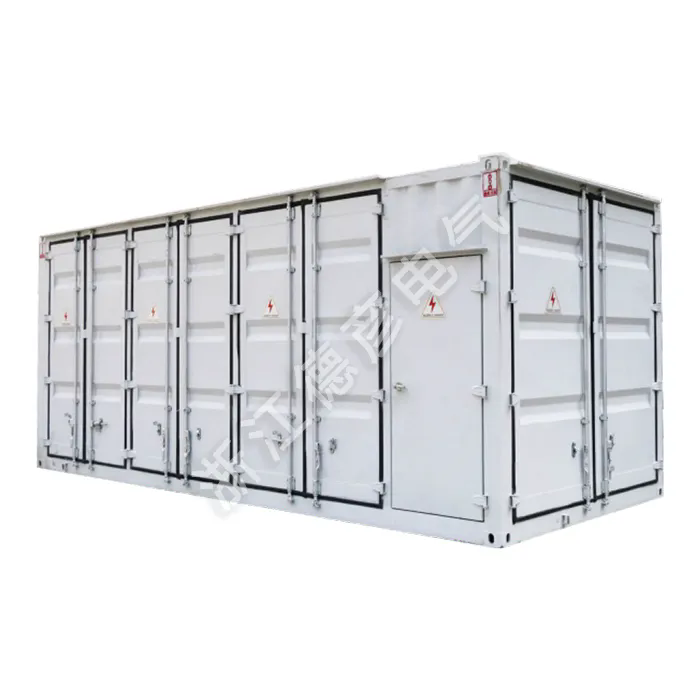

- Prefabrikované rozvodne: Vo výrobe integrovaná, rýchla inštalácia na mieste

- Štandardizované rozhrania: Uľahčuje inovácie, výmeny a rozšírenie systému

- Kompaktný dizajn: Priestorovo úsporný, zvlášť vhodný pre mestskú mriežkovú modernizáciu

Záver: Rámec rozhodovania o systematickom výbere

Výber vhodného distribučného transformátora zahŕňa proces rozhodovania o inžinierstve systémov s viacerými cieľmi a viacerými obmedzeniami. Ideálny výber by mal nasledovať túto cestu rozhodovania:

Krok 1: Analýza požiadaviek

- Definujte charakteristiky zaťaženia (veľkosť, krivka, harmonické, náraz)

- Určite požiadavky na pripojenie systému (úroveň napätia, konfigurácia zapojenia)

- Vyhodnoťte prevádzkové prostredie (teplota, vlhkosť, nadmorská výška, úroveň znečistenia)

Krok 2: Určenie kapacity a množstva jednotiek

- Na základe výpočtov zaťaženia a kritérií spoľahlivosti N-1

- Zvážte krátkodobý dopyt a dlhodobú expanziu

- Vyvážte spoľahlivosť a ekonomickú efektívnosť

Krok 3: Vývoj technickej špecifikácie

- Vyberte typ transformátora (konfigurácia fázy, vinutia, štruktúra)

- Definujte výkonové parametre (impedancia, straty, nárast teploty, hladina hluku)

- Špecifikujte špeciálne požiadavky (prepínanie odbočiek pri zaťažení, tesnenie, odolnosť proti korózii)

Krok 4: Výber materiálu a procesu

- Trieda a hrúbka jadrového plechu z kremíkovej ocele

- Materiál vinutia vodičov a izolačný systém

- Spôsob chladenia a opatrenia na zníženie hluku

Krok 5: Ekonomické hodnotenie

- Porovnajte počiatočné investičné náklady rôznych riešení

- Vypočítajte celkové náklady životného cyklu (spotreba energie, údržba, vyradenie z prevádzky)

- Posúdiť celkové schopnosti dodávateľa

Krok 6: Úvahy o trvalej udržateľnosti

- Hodnotenie energetickej účinnosti a vplyv na životné prostredie

- Recyklovateľnosť materiálu a ekologická likvidácia

- Technologický pokrok a budúca adaptabilita

Prostredníctvom tohto systematického rámca sa môžu osoby s rozhodovacou právomocou vyhnúť bežným výberovým úskaliam a zabezpečiť, aby vybraný transformátor nielen spĺňal súčasné technické požiadavky, ale poskytoval aj spoľahlivé, efektívne a hospodárne služby počas nasledujúcich desaťročí. Na pozadí energetickej transformácie a digitálnej transformácie sa výber distribučných transformátorov vyvinul z jednoduchého obstarávania zariadenia na kritické strategické rozhodnutie ovplyvňujúce účinnosť a bezpečnosť celého energetického systému.

Ako sa neustále objavujú nové materiály a technológie, vedomostná základňa pre výber transformátorov sa neustále vyvíja. Odporúča sa, aby sa inžiniersky a technický personál neustále vzdelával, sledoval najnovší vývoj v odvetví a počas konkrétnych projektov dôkladne komunikoval s výrobcami zariadení, konštrukčnými inštitútmi a prevádzkovými jednotkami. Tento prístup založený na spolupráci v konečnom dôsledku povedie k vedecky podloženým a rozumným výberovým rozhodnutiam, ktoré položia pevný základ pre vybudovanie bezpečného, ​​efektívneho a ekologického moderného energetického systému.
