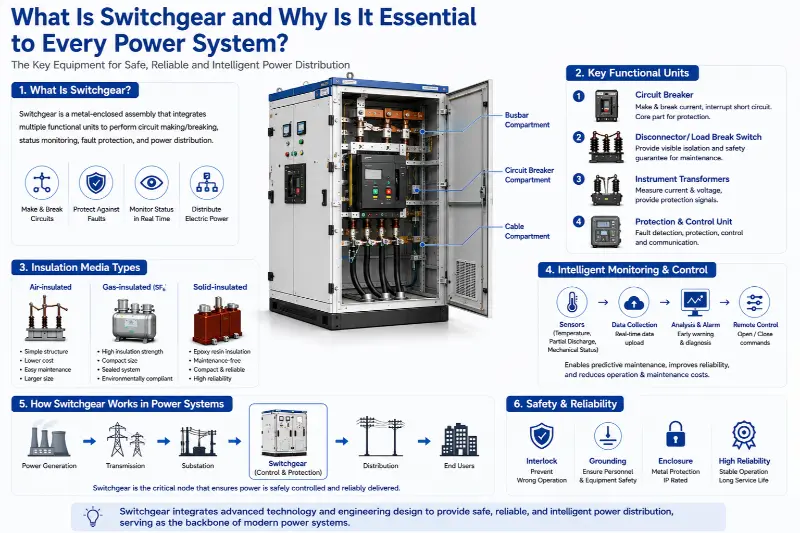

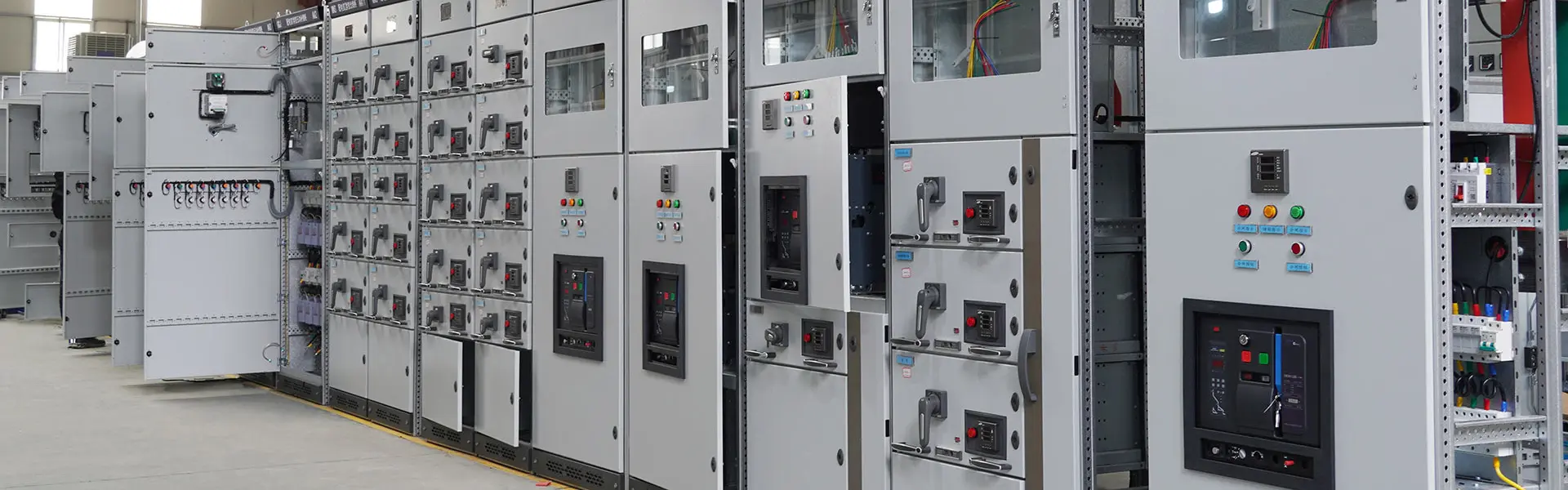

Prečo je spínací prístroj kľúčovým uzlom v moderných energetických systémoch?

V systéme elektrickej energie,prenos elektrickej energieod elektrární ku koncovým užívateľom zahŕňa sériu komplexných kontrolných, distribučných a ochranných stupňov. Tento proces zahŕňa oveľa viac než len pripojenie vodičov; spolieha sa na sofistikovanú, koordinovanú škálu zariadení. Rozvádzač, ktorý slúži ako kritický uzol v napájacej sieti, vykonáva funkcie, ktoré ďaleko presahujú jednoduchý koncept „spínania“. V podstate ide o kovovú zostavu, ktorá integruje viacero funkčných jednotiek, ktorých úlohou je vykonávať základné operácie, ako je vytváranie a prerušenie obvodu, monitorovanie stavu, ochrana pred poruchami a distribúcia energie. Pochopenie rozvádzača je kľúčom k pochopeniu toho, ako moderné energetické systémy dosahujú bezpečné, spoľahlivé a flexibilné napájanie.

Hlavná hodnota rozvádzača spočíva v jeho fyzickej implementácii „izolácie“ a „ovládania“. Energetické systémy musia zvládnuť rôzne prevádzkové podmienky, vrátane bežného prenosu energie a výpadkov, bezpečnej izolácie počas údržby zariadenia a rýchleho odpojenia počas porúch. Mechanickou kombináciou a elektrickým blokovaním svojich vnútorných funkčných jednotiek rozvádzač štandardizuje a zabezpečuje tieto operácie. Jeho kovový kryt poskytuje robustnú ochrannú bariéru, ktorá fyzicky oddeľuje živé komponenty od vonkajšieho prostredia a personálu. Vnútorne priečky ďalej rozdeľujú jednotku na nezávislé oddelenia – ako je komora prípojníc, komora ističa a komora káblov. Tento dizajn zaisťuje, že ak dôjde k poruche v jednom oddelení, jej dopad zostane lokalizovaný, čím sa zabráni eskalácii incidentu. Táto filozofia modulárneho, oddeleného dizajnu tvorí základ toho, ako rozvádzače zaisťujú celkovú stabilitu systému.

Z hľadiska funkčného zloženia nie je typická jednotka rozvádzača iba jedným kusom zariadenia, ale miniatúrnym systémom. Skladá sa z niekoľkých kľúčových funkčných jednotiek, ktoré spolupracujú:

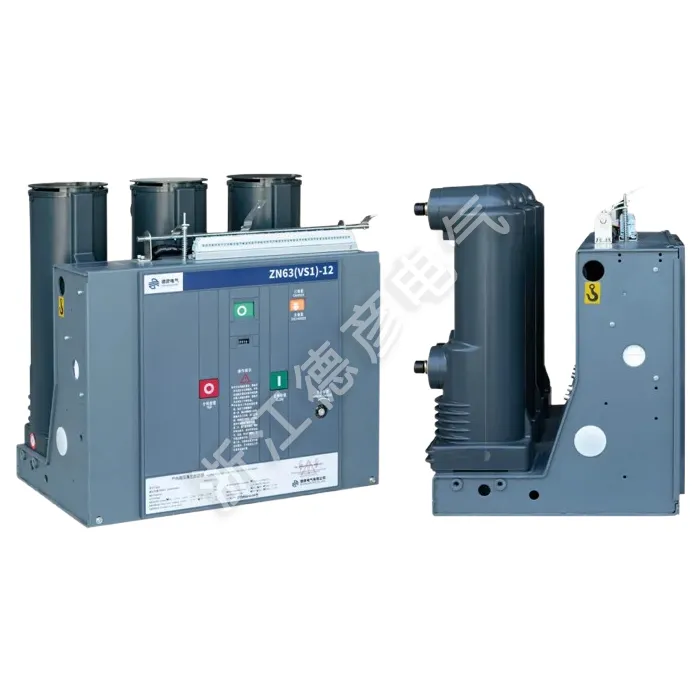

1. Jednotka zapínania a vypínania hlavného obvodu: Hlavným komponentom je tu istič. Je schopný vytvárať a prerušovať obvody za normálnych podmienok zaťaženia; dôležitejšie je, že v prípade skratu alebo silného preťaženia jeho vnútorný vypínací mechanizmus umožňuje automatické vypnutie v priebehu milisekúnd, čím sa preruší poruchový prúd. Jeho vypínacia schopnosť priamo určuje veľkosť skratových porúch, ktoré dokáže rozvádzač zvládnuť.

2. Bezpečnostná izolácia a viditeľná odpojovacia jednotka: Túto funkciu vykonávajú predovšetkým odpojovače (izolátory) alebo odpínače. Odpojovače sa používajú po otvorení ističa na vytvorenie čistej, spoľahlivej vzduchom izolovanej medzery, ktorá poskytuje viditeľnú bezpečnosť pri údržbe zariadenia. Odpínače je možné kategorizovať nasledovne: 1. Vzduchom izolované: Tieto využívajú vzduch pri atmosférickom tlaku ako primárne izolačné médium. Medzi výhody patrí jednoduchá štruktúra, nižšie náklady a jednoduchá údržba. Nevýhody zahŕňajú objemnú veľkosť zariadenia; pretože vzduch má relatívne nízku dielektrickú pevnosť, na zaistenie bezpečnosti sú potrebné veľké elektrické vzdialenosti. Vnútorné komponenty sú tiež citlivé na faktory prostredia, ako je vlhkosť a prach.

3. Izolované plynom: Ako izolačné médium a na zhášanie oblúka sa zvyčajne používa plynný hexafluorid sírový (SF6). Plyn SF6 ponúka vynikajúcu izoláciu a schopnosť zhášať oblúk, čo umožňuje, aby boli rozvádzače využívajúce túto technológiu vysoko kompaktné s malými pôdorysmi, pričom zostali odolné voči vonkajším vplyvom prostredia. Táto technológia sa však vo veľkej miere spolieha na techniky plynového tesnenia; SF6 je navyše silný skleníkový plyn a jeho zhodnocovanie a likvidácia podlieha prísnym environmentálnym predpisom.

4. Pevná izolácia: Pevné materiály, ako je epoxidová živica, sa používajú na odlievanie alebo zapuzdrenie komponentov primárneho okruhu (napr. ističov, odpojovačov) do jedného integrovaného modulu. Táto technológia úplne eliminuje vplyvy vonkajšieho prostredia a umožňuje bezúdržbovú prevádzku, pričom veľkosť zariadení patrí medzi vzduchom izolované a plynom izolované typy. Výzva spočíva v extrémne vysokých požiadavkách na spracovanie materiálu a dizajn odvodu tepla.

Moderný dizajn rozvádzača stále viac kladie dôraz na pozorovateľnosť stavu a inteligentnú obsluhu a údržbu. Tradičné modely pravidelnej údržby sa posúvajú smerom k prediktívnej údržbe založenej na stave. To závisí od rôznych snímačov inštalovaných v skrini: snímače teploty monitorujú tvorbu tepla na kontaktoch a prípojnicových bodoch; snímače čiastočného výboja zisťujú chyby vnútornej izolácie v počiatočnom štádiu; a snímače mechanických charakteristík zaznamenávajú rýchlosť otvárania a zatvárania a časovanie ističov. Zhromaždené údaje sa nahrávajú do backendového systému, kde analýza veľkých údajov poskytuje včasné varovanie pred možnými chybami, čo umožňuje cielenú údržbu; to výrazne zvyšuje spoľahlivosť napájania a znižuje náklady na prevádzku a údržbu.

Spínací prístroj nefunguje izolovane; jeho sekundárny riadiaci systém slúži ako neurónové rozhranie pre integráciu do moderných inteligentných sietí. Prostredníctvom štandardných komunikačných protokolov možno dáta týkajúce sa ochrany, merania a stavu prenášať do automatizačných systémov rozvodní alebo dispečerských centier vyššej úrovne. Môže tiež prijímať príkazy diaľkového ovládania na vykonávanie operácií diaľkového otvárania a zatvárania. Táto schopnosť obojsmernej výmeny informácií umožňuje dispečerom siete monitorovať prevádzkový stav okraja siete v reálnom čase a uľahčuje rýchlu izoláciu porúch a obnovu napájania – základné prvky pri budovaní samoopravnej siete.

Pokiaľ ide o inštaláciu a dlhodobú prevádzku, výkon rozvádzača ovplyvňuje množstvo faktorov. Rovnosť základu inštalácie, uťahovací moment prípojnicových spojov a spoľahlivosť uzemňovacej siete slúžia ako počiatočné podmienky, ktoré určujú jej životnosť. Počas prevádzky vnútorné komponenty akumulujú elektrické a mechanické opotrebovanie; spoje sa môžu uvoľniť v dôsledku tepelnej rozťažnosti/zmršťovania alebo elektromagnetických síl, čo vedie k prehriatiu; a izolačné materiály v priebehu času postupne starnú. Dokonca aj najpokročilejšie zariadenie vyžaduje profesionálne kontroly, monitorovanie teploty a testovanie čiastočného vybitia, aby bolo možné sledovať zmeny v jeho stave.

Ako kritický uzol v napájacom systéme stelesňuje rozvádzač filozofiu dizajnu charakterizovanú vysokou integráciou, funkčnou špecializáciou a zameraním na bezpečnostnú redundanciu. Od jeho odolného vonkajšieho kovového plášťa až po jeho zložitú vnútornú elektrickú logiku a od základných princípov fyzickej izolácie až po špičkové technológie inteligentného snímania, každý detail slúži hlavnému cieľu: vytvorenie spoľahlivých kontrolných bodov a bezpečnostných bariér uprostred zložitých tokov energie. Hlboké pochopenie rozvádzačov odhaľuje, že nepretržité a stabilné napájanie nemožno považovať za samozrejmosť; skôr sa spolieha na prísny konštrukčný dizajn a pokračujúci technologický vývoj, ktorý stojí za nespočetnými kusmi takýchto kritických zariadení. Tieto jednotky, ktoré sú schopné vytvárať a vypínať obvody pri menovitom prúde a odolávať špecifickým skratovým prúdom, sú často spárované s poistkami pre špecifické aplikácie. Mechanické alebo elektrické blokovanie medzi nimi a ističmi je rozhodujúce pre predchádzanie prevádzkovým chybám.
